SOLIDWORKS FLOW SIMULATION
SOLIDWORKS Flow Simulation to wydajne oprogramowanie do analizy przepływów, które umożliwia symulowanie przepływów cieczy oraz gazów w projektach i wokół nich.
Zapytaj o ofertę
-
Co to jest SOLIDWORKS Flow Simulation?
SOLIDWORKS Flow Simulation to niezwykle wydajne oprogramowanie do symulacji przepływów (CFD) w pełni zintegrowane z SOLIDWORKS. Umożliwia projektantom przeprowadzanie na projektowanych w SOLIDWORKS komponentach, urządzeniach i konstrukcjach wiarygodnych symulacji przepływów cieczy i gazów, symulacji przenoszenia ciepła i występujących sił przepływu.
SOLIDWORKS Flow Simulation daje wiarygodne wyniki odzwierciedlając przewodzenie ciepła, gazy rzeczywiste i ich parametry, przepływy płynów ściśliwych, procesy chłodzenia i inne zjawiska wynikające z dynamiki płynów i cieczy w warunkach rzeczywistych. Stanowi dobrą alternatywę dla kosztownych badań lub dla wdrożeń, które nie mogłyby zostać poprzedzone testami.
Korzystanie z SOLIDWORKS Flow Simulation jest intuicyjne i proste, co pozytywnie wpływa na szybkość i trafność przeprowadzanych symulacji.
Przejrzyste symulacje umożliwiają konstruktorom przeprowadzenie różnorodnych analiz „co by było gdyby”, także przekraczających warunki brzegowe dla komponentu, urządzenia czy konstrukcji. Mogą wykonać również szereg badań termicznych komponentów i dopasować projekt do indywidualnych potrzeb użytkownika.
SOLIDWORKS Flow Simulation pozwala na wykonanie symulacji różnych projektów w tych samych warunkach i w efekcie na opracowanie porównania różnych wariantów konstrukcyjnych. To służy walidacji projektow i ułatwia podejmowanie lepszych decyzji i prowadzi do projektowania produktów i konstrukcji o wyższej wydajności i większej trwałości.
Kluczowe funkcje SOLIDWORKS Flow Simulation
-
Symulacje przepływów cieczy i gazów
Na projekcie dostępnym w SOLIDWORKS zostanie przeprowadzona analiza przepływu laminarnego i turbulentnego, uwzględnione zostaną różne warunki graniczne i właściwości materiałów.
-
Analiza termiczna
Wykonane zostanie badanie rozkładu temperatur w projekcie, analiza stanu ustalonego wymiany ciepła, biorąc pod uwagę różne źródła ciepła, strumień ciepła o różnym przebiegu, transfer ciepła, przewodność cieplną poszczególnych elementów i konwekcję.
-
Symulacje mieszania
Ta symulacja ułatwi ocenę efektywności mieszania płynów w zbiornikach, reaktorach i innych urządzeniach.
-
Wizualizacja wyników
Program zaprezentuje wyniki symulacji w formie wizualizacji, w postaci realistycznych grafik 3D, animacji i wykresów, ułatwiając analizę i interpretację danych.
-
Łatwa integracja z SOLIDWORKS CAD
Oprogramowanie płynnie integruje się z środowiskiem SOLIDWORKS CAD, umożliwiając bezpośrednie importowanie geometrii i parametrów projektu
Testowanie SOLIDWORKS Flow Simulation
Wypróbuj SOLIDWORKS Flow Simulation samodzielnie przez 30 dni za darmo!
- Bez ukrytych kosztów.
- Okres testowy kończy się automatycznie.
Nasi eksperci chętnie doradzą Ci w zakresie SOLIDWORKS Flow Simulation!
- Konsultacje i demonstracja oprogramowania online.
- Bez zobowiązań.
Zapytaj o wersję testową
Korzyści ze stosowania SOLIDWORKS Flow Simulation
-
Poprawa wydajności produktu
Program pozwala na optymalizację konstrukcji pod kątem przepływu płynów, co prowadzi do zwiększenia wydajności i oszczędności energii.
-
Zmniejszenie kosztów rozwoju
SOLIDWORKS Flow Simulation umożliwia identyfikację i eliminację potencjalnych problemów już na etapie projektowania, redukując koszty prototypowania i testów.
-
Szybsze wejście do sprzedaży
Precyzyjne symulacje przyspieszają proces projektowania i testowania, umożliwiając też szybsze wprowadzenie produktu na rynek.
-
Zwiększenie innowacyjności
Bez podejmowania kosztownego ryzyka staje się możliwe otwarcie na nowe rozwiązania i koncepcje projektowe, dzięki walidacji projektów w warunkach rzeczywistych i lepszemu zrozumieniu przepływów i oddziaływań fizycznych.
-
Unikanie kosztownych błędów projektowych
Wczesne wykrywanie i eliminowanie błędów konstrukcyjnych pozwala uniknąć kosztownych przeróbek i opóźnień w produkcji.
Co potrafi SOLIDWORKS Flow Simulation?
Generowanie krzywych charakterystycznych
- Jak wygląda charakterystyka mojej pompy?
- Jak zachowuje się mój współczynnik przepływu?
- Jak działa mój przycisk ciśnieniowy?
Optymalizacja zarządzania termicznego
- Jakie są temperatury konstrukcji, komponentów lub płynu?
- Jak dobrać rozmiar radiatora?
- Gdzie umieścić wentylatory?
Zrozumienie zachowania przepływu
- Jak przepływa płyn wokół lub wewnątrz mojej konstrukcji?
Analiza rozkładu lub stężenia cząstek
- Jak zachowują się cząstki w moim polu przepływu?
- Gdzie tworzy się kondensat?
- Jak mieszają się moje płyny?
Określenie strat ciśnienia
- Jakie są straty ciśnienia w mojej przepływającej konstrukcji?
- Gdzie występują?
Określenie parametrów komfortu
- Czy moja instalacja grzewcza lub wentylacyjna jest dobrze umiejscowiona?
- Jak ludzie oceniają klimat w pomieszczeniu?
Zapytaj o ofertę
Zastosowanie SOLIDWORKS Flow Simulation oraz modułów
-
SOLIDWORKS Flow Simulation
Podstawowe oprogramowanie SOLIDWORKS Flow Simulation to potężne narzędzie do symulacji przepływów i przenoszenia ciepła, dzięki któremu w krótkim czasie wykonasz m.in. zaawansowane analizy termiczne czy też analizy mechaniki płynów i gazów. Jest w pełni zintegrowane z systemem SOLIDWORKS 3D CAD i generuje czytelne wizualizacje symulacji.
Symulacja przepływów służy do precyzyjnego przewidywania dynamiki płynów i gazów oraz ich wpływu na projekt. Może symulować dowolne prędkości przepływu, od wolnych do naddźwiękowych.
SOLIDWORKS Flow Simulation umożliwia równoległy rozwój techniczny (Concurrent Engineering), co zwiększa innowacyjność firmy. Czytelne wizualizacje wyników sprawiają, że cały zespół konstrukcyjny jest zapoznany na bieżąco z informacjami o wpływie obliczeń przepływów i przenoszenia ciepła na rozwijany projekt.
SOLIDWORKS Flow Simulation może również symulować wpływ wentylatorów lub innych obracających się komponentów na przepływ płynu oraz ogrzewanie lub chłodzenie komponentów.
-
SOLIDWORKS Flow Simulation HVAC
Opcjonalny moduł HVAC oferuje specjalne narzędzia symulacyjne do symulacji rozszerzonych zjawisk promieniowania. Moduł umożliwia inżynierom projektowanie i analizowanie wydajnych systemów chłodzenia, oświetlenia lub systemów odprowadzania zanieczyszczeń.
-
SOLIDWORKS Flow Simulation Electronic Cooling
Ten moduł rozszerza SOLIDWORKS Flow Simulation o specjalne narzędzia do badań nad zarządzaniem ciepłem i testowanie transferu ciepła w urządzeniach. Wykorzystuje wirtualne modele komponentów elektronicznych z środowiska SOLIDWORKS.
Moduł Electronic Cooling umożliwia analizę rozkładu temperatury w działającym układzie elektronicznym. Moduł jest idealny dla firm, które muszą sprostać wyzwaniom termicznym podczas opracowywania produktów lub potrzebują bardzo dokładnych analiz termicznych płytek drukowanych, układów elektronicznych lub konstrukcji obudów.
Zestawienie funkcji modułów SOLIDWORKS Flow Simulation
SOLIDWORKS Flow Simulation oferuje dwa moduły przepływowe z różnymi narzędziami, procedurami i metodami symulacji dostosowanymi do specyficznych potrzeb różnych branż – moduł HVAC oraz moduł chłodzenia elektroniki. Oba dodatki umożliwiają analizę rozkładu temperatury w projektach, jednak z uwzględnieniem ich materiałowej, konstrukcyjnej i funkcjonalnej specyfiki.
Moduł HVAC (ogrzewanie, wentylacja i klimatyzacja) został zaprojektowany specjalnie z myślą o potrzebach konstruowania systemów ogrzewania, wentylacji i klimatyzacji.
Moduł Electronic Cooling umożliwia przeprowadzenie szczegółowej analizy chłodzenia elektroniki. Symuluje przewodzenie ciepła z uwzględnieniem specyfiki tego rodzaju obiektów.
Oba moduły są dostępne jako opcjonalne dodatki do SOLIDWORKS Flow Simulation.
-
Funkcje modułu HVAC

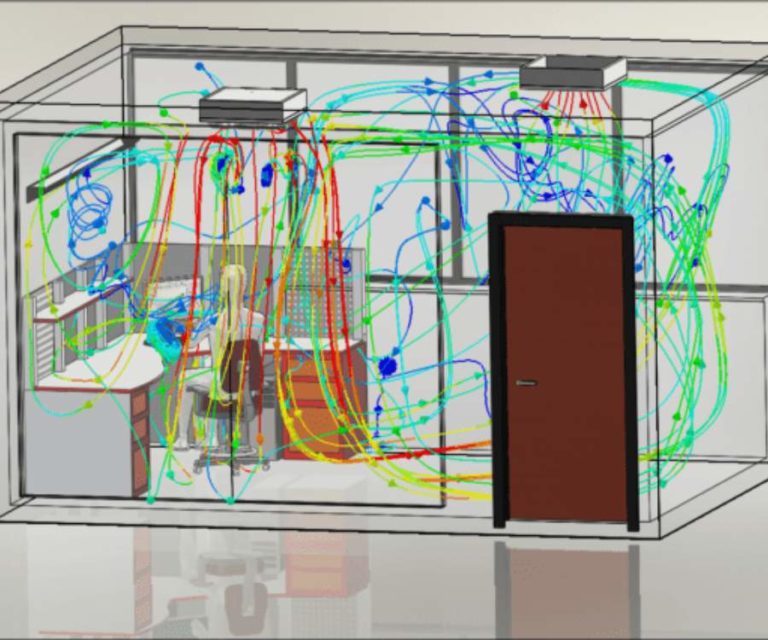

- Analiza przepływów powietrza, rozkładu temperatur i wymiany ciepła w pomieszczeniach i systemach HVAC.
- Ocena komfortu termicznego i jakości powietrza w pomieszczeniach.
- Symulacje rozprzestrzeniania się dymu i zanieczyszczeń.
- Optymalizacja wydajności systemów HVAC.
- Analizy ogrzewania.
- Oszczędność energii i kosztów.
- Zwiększenie komfortu użytkowników poprzez np. przewidywanie hałasu w przypadku klimatyzacji pomieszczeń, i minimalizowanie jego poziomu.
- Zbadanie, jaki może zostać osiągnięty komfort termiczny budynków mieszkalnych.
-
Funkcje modułu chłodzenia elektroniki

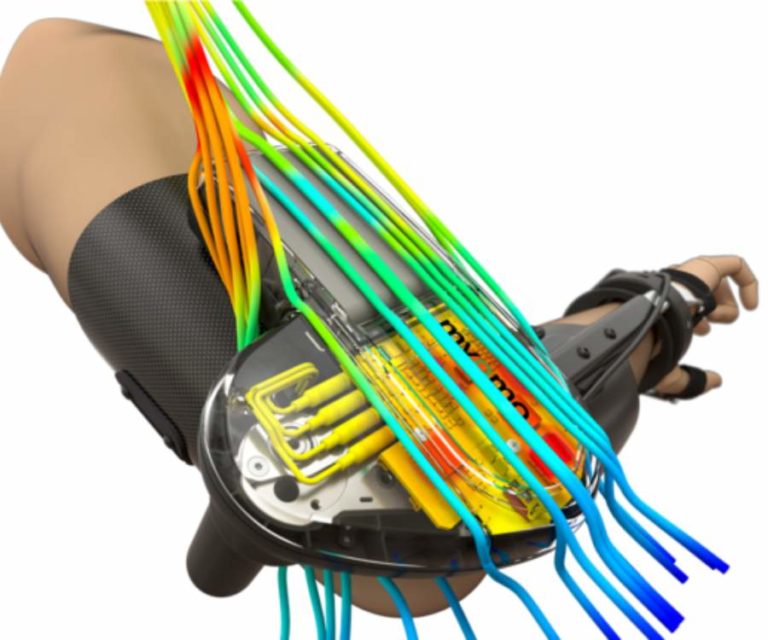

- Symulacje przepływów powietrza i ciepła w urządzeniach elektronicznych.
- Analiza rozkładu temperatur i odprowadzania ciepła.
- Identyfikacja punktów krytycznych i potencjalnych problemów z przegrzewaniem.
- Optymalizacja konstrukcji systemów chłodzenia.
- Zwiększenie niezawodności urządzeń elektronicznych.
- Wydłużenie ich żywotności.
-
Moduł HVAC i moduł chłodzenia elektroniki
Te dodatkowe moduły to idealne narzędzia pracy dla:
- Inżynierów konstruktorów systemów HVAC.
- Producentów urządzeń HVAC.
- Inżynierów elektroników.
- Producentów urządzeń elektronicznych.
- Badaczy i naukowców zajmujących się przepływami powietrza i wymianą ciepła.
Jak możesz wykorzystać SOLIDWORKS Flow Simulation
Zweryfikuj i zoptymalizuj istniejące konstrukcje za pomocą wieloparametrowej metody DOE (Design of Experiments, statyczne planowanie eksperymentów).
Znacznie zwiększ bezpieczeństwo przy doborze wymiarów systemów klimatyzacji i rur grzewczych, biorąc pod uwagę materiał, izolację i komfort termiczny.
Przeprowadź badania i wizualizacje przepływu powietrza w celu poprawy systemów i dystrybucji powietrza.
Zaprojektuj lepsze rozmieszczenie wentylatorów i popraw przepływ powietrza wewnątrz konstrukcji.
Połącz analizy przepływu we Flow Simulation i analizę strukturalną w Simulation, by zyskać pełny obraz projektowej konstrukcji lub urządzenia, pozwalające porównać alternatywne rozwiązania.
Symuluj wewnętrzną regulację temperatury, aby zmniejszyć problemy z przegrzewaniem.
Przewiduj poziom hałasu generowanego przez zaprojektowany system.
Przeprowadź precyzyjne sprawdzenie rozkładu temperatury oraz wymiany ciepła i wykonaj czynności niezbędne dla sprawdzania komfortu termicznego.
Przeprowadź w krótkim czasie optymalizację projektowanych produktów korzystając z wyników symulacji.
Przetestuj wymianę ciepła w przetwornicach prądu przemiennego i stałego.
Symuluj chłodzenie elektroniki w oświetleniu LED.
Uwaga: Do niektórych z wyżej wymienionych funkcji wymagany jest moduł HVAC lub moduł chłodzenia elektroniki. Zapraszamy do kontaktu. W Visiativ Poland chętnie udzielamy szczegółowych porad.

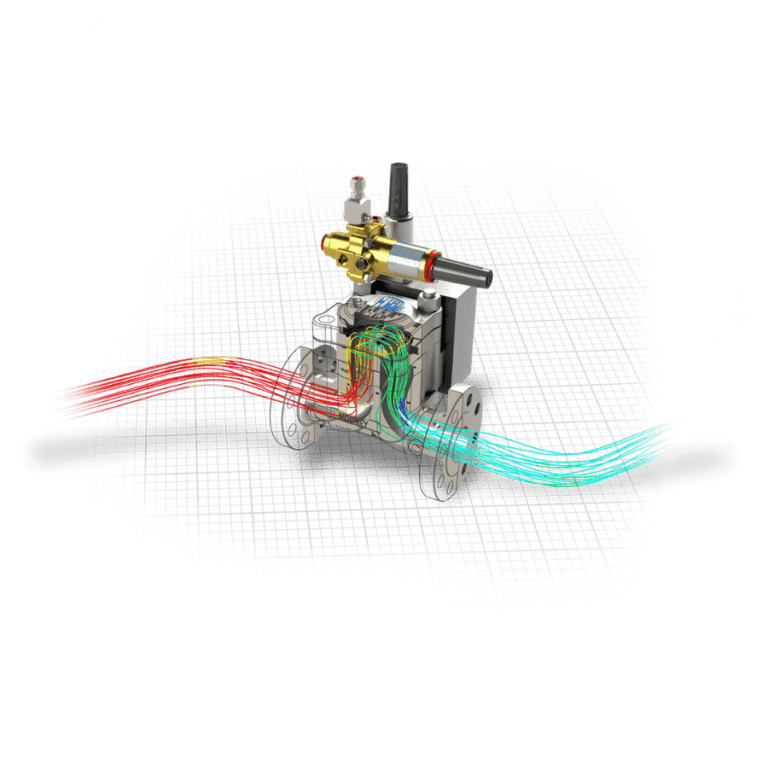

Wizualizacje symulacji przepływu płynów CFD oraz gazów
Program oprócz analizy i symulacji CFD (Computational Fluid Dynamics – obliczeniowa mechanika płynów) oraz przepływów gazów może tworzyć wizualizować symulacje w formie grafik 3D, grafów czy animacji.
Często zadawane pytania o SOLIDWORKS Flow Simulation
-
- Czy SOLIDWORKS Flow Simulation to niezależny program?
Odpowiedź
Nie. Moduł Flow Simulation wymaga do działania jest instalacji oprogramowania SOLIDWORKS 3D CAD i nie jest autonomicznym programem jak np. SOLIDWORKS Composer.
-
- Czy analiza CFD dla układów wielofazowych jest możliwa do przeprowadzenia w SOLIDWORKS Flow Simulation?
Odpowiedź
Nie. Możliwe jest wykonanie symulacji przepływu cząstek znajdujących się wyłącznie w głównym medium.
-
- Jakie są pakiety SOLIDWORKS Flow Simulation?
Odpowiedź
Oprogramowanie SOLIDWORKS Flow Simulation kupuje się jako oddzielny produkt, natomiast do jego wykorzystania konieczne są: SOLIDWORKS Standard lub SOLIDWORKS Professional lub SOLIDWORKS Premium. Dostępne licencje SOLIDWORKS Flow Simulation to: SOLIDWORKS Flow Simulation, SOLIDWORKS Flow Simulation + HVAC oraz SOLIDWORKS Flow Simulation + Electronic Cooling.
