Poznaj dodatki myCADtools, które znacząco usprawniają codzienną pracę w SOLIDWORKS. Automatyzują tworzenie dokumentacji, przyspieszają procesy projektowe i zapewniają pełną kompatybilność z platformą 3DEXPERIENCE. Sprawdź, jak wykorzystać ich możliwości, aby oszczędzać czas i podnieść efektywność zespołu.

Narzędzia myCADtools

Dodatki myCADtools od Visiativ to zestaw narzędzi, które pozwalają znacznie przyspieszać powtarzalne czynności w programie SOLIDWORKS. Program myCADtools funkcjonuje jako złoty produkt SOLIDWORKS już od wielu lat, i realnie skraca czas całego procesu projektowania.

Począwszy od narzędzi pozwalających na standaryzację dokumentów SOLIDWORKS, zarządzaniem właściwościami dokumentów do automatycznej konwersji na formaty neutralne oraz wspieranie w trakcie modelowania. Dodatki integrują się z najnowszą wersją SOLIDWORKS, i są kompatybilne aż do wersji 2018.

Poznaj wszystkie rozwiązania Visiativ.

Praca w SOLIDWORKS z myCADtools z danymi na platformie 3DEXPERIENCE

Wielu użytkowników wykorzystujących oprogramowanie SOLIDWORKS ma dostęp do tak zwanych Cloud Services, czyli, do funkcjonalności platformy 3DEXPERIENCE. Platforma daje użytkownikom możliwość zarządzania danymi w chmurze na podstawie obieg dokumentacji, rewizje i wiele innych.

Dodatki myCADtools zostały przygotowane w taki sposób, aby umożliwić ich wykorzystanie również w zgodzie z platformą 3DEXPERIENCE. Większość z nich już posiada taką kompatybilność, a pełną listę można znaleźć tutaj. Abyś lepiej zrozumiał zachodzące procesy, które mogą wydawać się skomplikowane, opisałem kilka najciekawszych narzędzi myCADtools, które współpracują z chmurą 3DEXPERIENCE.

3DSpaceExplorer

Narzędzie 3DSpaceExplorer pozwala na przeglądanie plików zapisanych na konkretnym 3DSpace na platformie 3DEXPERIENCE z poziomu wygodnej aplikacji. W łatwy sposób możesz zarządzać strukturą plików projektu, wyszukując powiązane rysunki czy części konkretnych złożeń i pobierając je do lokalnej pamięci komputera. Narzędzie szczególnie przydane, jeżeli użytkownik w szybki sposób potrzebuje pobrać wiele plików z platformy 3DEXPERIENCE, bez utraty powiązań CAD.

Zarządzanie właściwościami dokumentów-administracja w myCADtools

SmartProperties, BatchProperties i DataRecovery to narzędzia stworzone do skutecznego zarządzania właściwościami dokumentów w programie SOLIDWORKS.

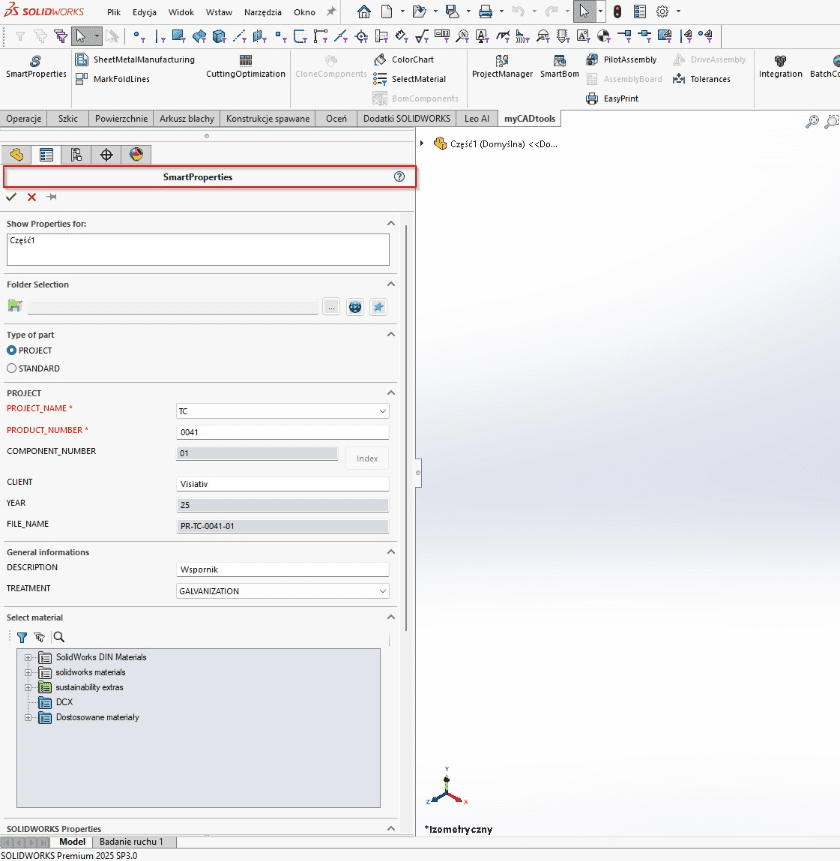

SmartProperties

automatyzuje proces wprowadzania i aktualizacji właściwościami dokumentów, co ułatwia utrzymanie spójności danych w całym projekcie. Pozwala na stworzenie tak zwanych „masek właściwości”, które użytkownik powinien wypełnić w trakcie tworzenia nowego modelu. Narzędzie podobne jest do funkcji karty danych w SOLIDWORKS PDM.

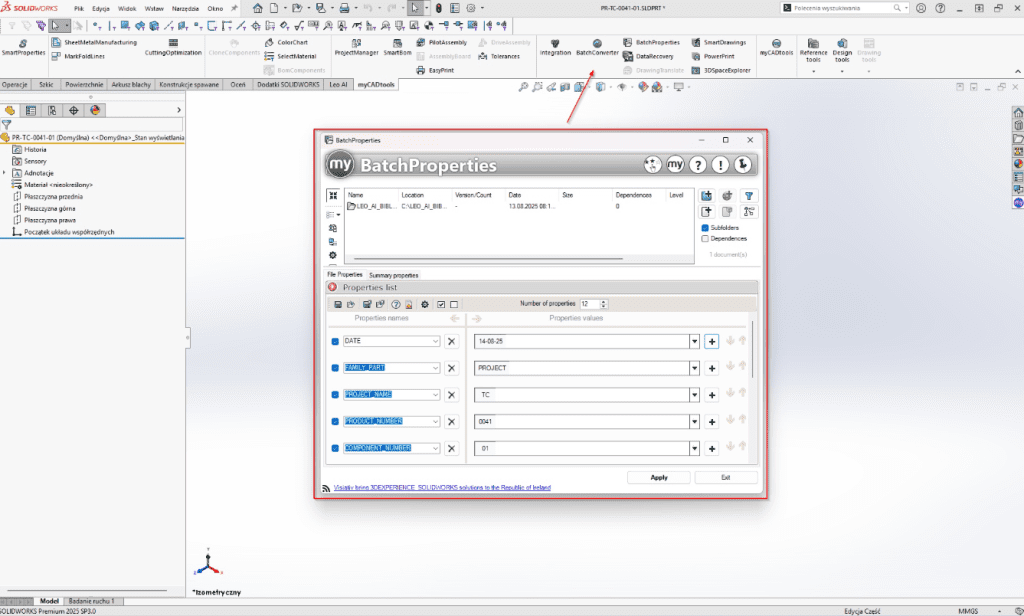

BatchProperties

pozwala na masową edycję i ujednolicenie nazw właściwości dokumentów SOLIDWORKS w wielu plikach jednocześnie, co przyspiesza pracę przy dużych zestawach danych. Użytkownik w łatwy sposób może przeprowadzić standaryzację zestawu dokumentów, bez konieczności manualnej edycji każdego z nich.

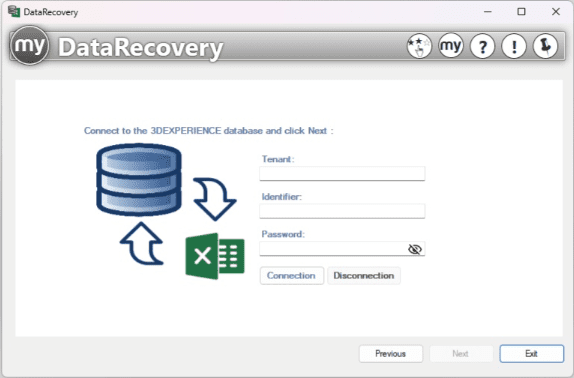

DataRecovery

umożliwia modyfikację właściwości dostosowanych SOLIDWORKS, ale z poziomu arkusza Excel. Narzędzie pobiera metadane z wielu plików wybranych z eksploratora Windows lub bezpośrednio z platformy 3DEXPIERENCE. Następnie masz możliwość edycji pliku Excel i zaimplementowania zmian w metadanych wybranych plików. Zaoszczędzisz mnóstwo czasu na ręcznym otwieraniu, i edycji każdego pliku z osobna.

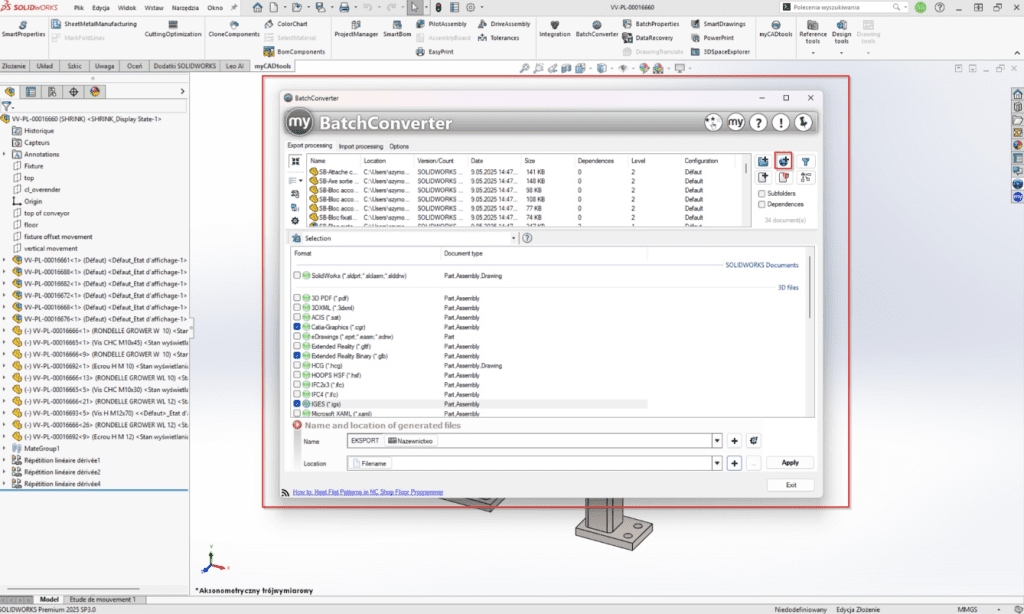

BatchConverter

BatchConventer pozwala na masowe eksporty plików SOLIDWORKS do formatów neutralnych. Jest to po prostu automatyczny eksport plików do formatów DXF, STEP czy STL. Generalnie narzędzie wspiera większość formatów eksportu dostępnych w samym programie SOLIDWORKS. Narzędzie jest kompatybilne z platformą 3DEXPERIENCE co pozwala na eksport bezpośrednio z przestrzeni chmurowej.

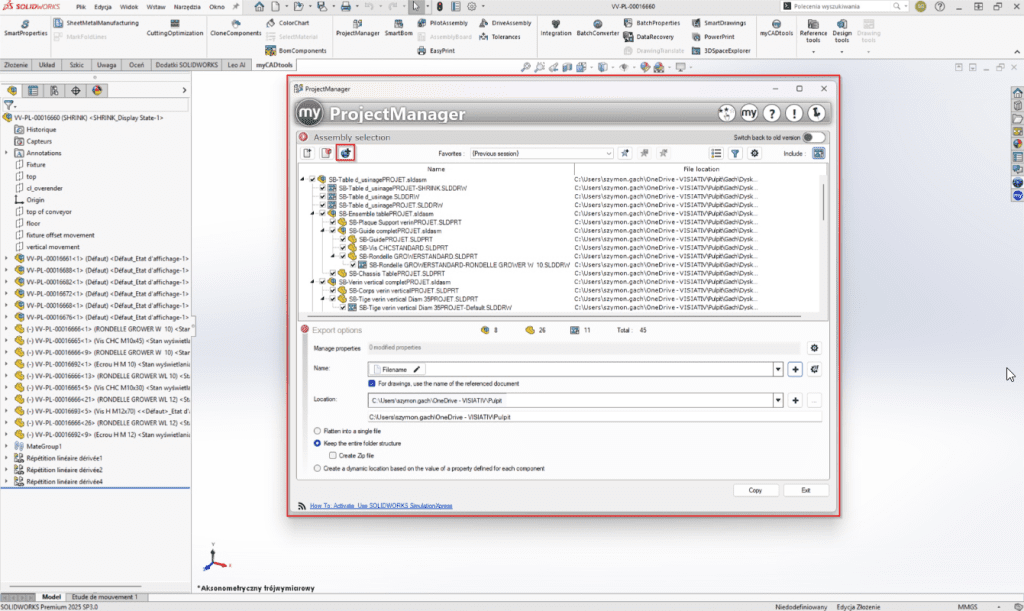

ProjectManager

ProjectManager umożliwia budowanie nowego projektu na podstawie starego wraz ze wszystkimi zależnościami z głównego złożenia. Narzędzie umożliwia bezpiecznie modyfikować oryginalne pliki bez ryzyka utraty danych. Natomiast funkcja automatycznego nadawania nazw dostosowanych do własnych reguł i metod pracy usprawnia organizację oraz zarządzanie plikami.

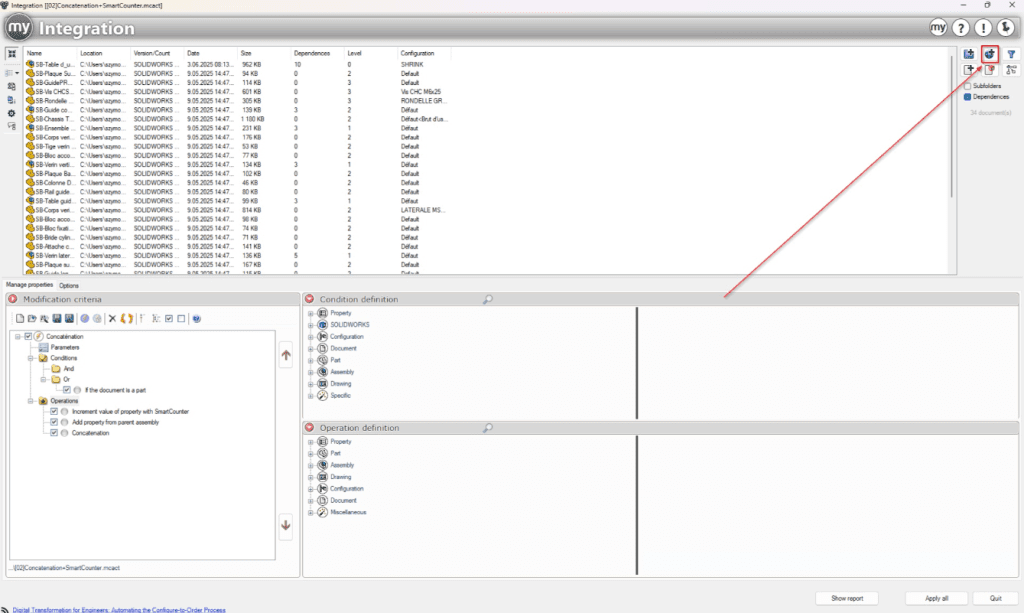

Integration

Integration pozwala automatycznie standaryzować dokumenty SOLIDWORKS zgodnie z wcześniej zdefiniowanymi regułami, a także warunkami. Narzędzie wykorzystuje bibliotekę zawierającą ponad 50 warunków i 100 operacji. Jego główne funkcje to masowe przetwarzanie dokumentów, w tym zmiany właściwości, materiałów, arkuszy, konfiguracji, eksportu, ustawień widoku lub też innych parametrów. Narzędzie pozwala na wykonywanie tych czynności bezpośrednio na plikach pochodzących z platformy 3DEXPERIENCE.

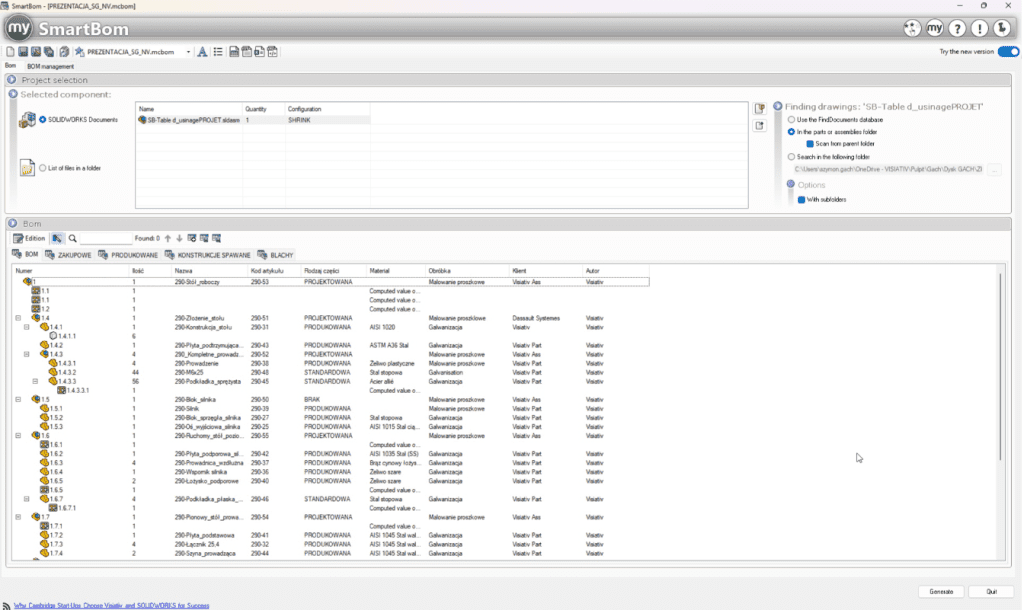

SmartBom

SmartBom umożliwia tworzenie i edycję list materiałowych (BOM) bezpośrednio w programie SOLIDWORKS. Narzędzie umożliwia generować BOM z modeli części, złożeń i rysunków złożeń, a następnie dostosowywać je do indywidualnych wymagań firmy. Możliwa jest zmiana kolejności pozycji, filtrowanie komponentów, łączenie danych z różnych źródeł oraz eksport do popularnych formatów. Ułatwia to współpracę z działami zakupów, produkcji i magazynu.

Automatyczne rysunki w myCADtools

Tworzenie rysunku SOLIDWORKS to jedna z najdłużej trwających czynności jeżeli chodzi o proces projektowania. Użytkownik, który chce przygotować rysunek, nie dość, że musi dobrze znać interfejs programu SOLIDWORKS to dodatkowo, musi znać zasady wykonywania dokumentacji technicznej. Mimo tego, że program SOLDWORKS daje duże możliwości tworzenia dokumentacji, bardzo często trwa to dosyć długo. Wykorzystując program myCADtools mamy możliwość zautomatyzować

SmartDrawings

SmartDrawings automatycznie tworzy rysunki 2D na podstawie modeli 3D, zarówno z dysku, jak i danych przechowywanych w platformie 3DEXPERIENCE. Automatycznie rozkłada widoki rysunków, co znacznie skraca czas przygotowania dokumentacji i zapewnia jej spójność.

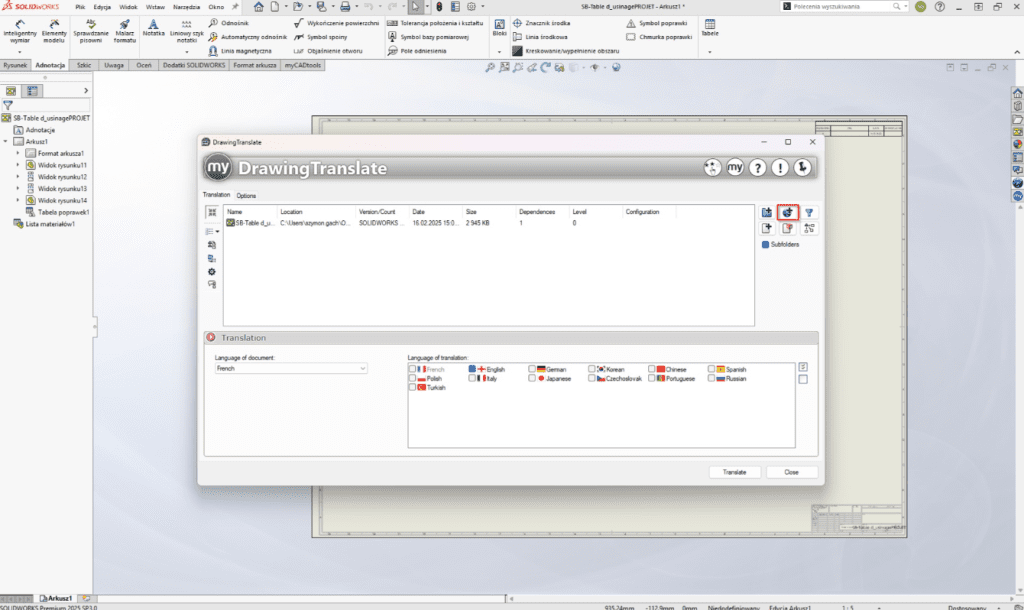

DrawingTranslate

DrawingTranslate umożliwia automatyczne tłumaczenie tekstów w rysunkach SOLIDWORKS, w tym opisów, tabel i adnotacji, na wybrane języki. Obsługuje także rysunki pochodzące z 3DEXPERIENCE, co ułatwia tworzenie dokumentacji dla międzynarodowych zespołów i klientów.

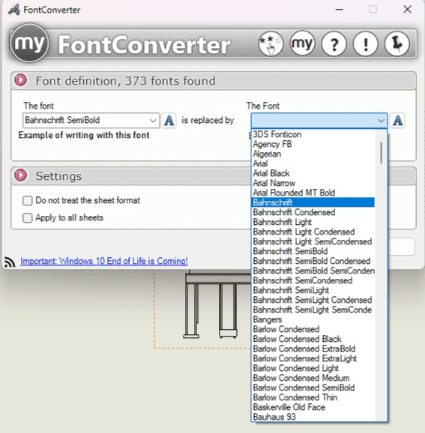

FontConverter

FontConverter pozwala na szybkie konwertowanie czcionek w rysunkach i modelach SOLIDWORKS, np. z czcionek TrueType na czcionki SHX, co ułatwia dostosowanie dokumentacji do wymagań klienta lub norm branżowych.

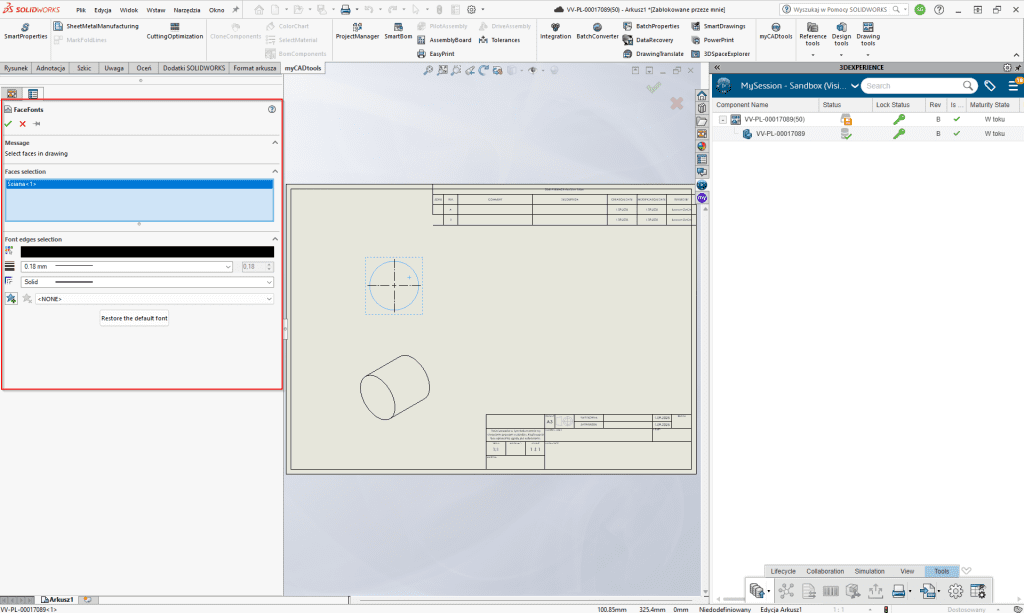

FaceFonts

FaceFonts umożliwia przypisywanie różnych czcionek, stylów i rozmiarów tekstu do wybranych ścian lub powierzchni w modelu 3D, co ułatwia wyróżnianie oznaczeń technicznych i poprawia czytelność projektów.

LayerManager

LayerManagement automatyzuje zarządzanie warstwami w rysunkach SOLIDWORKS, przypisując elementy (linie, wymiary, adnotacje) do odpowiednich warstw zgodnie z ustalonymi standardami, co zapewnia porządek i spójność dokumentacji, także w projektach z 3DEXPERIENCE.

Dodatkowe narzędzia wspierające dokumentację – ToleranceTable, EdgeAnnotations, EasyPrint, PowerPrint, ViewGrid

Kolejną zaletą programu myCADtools jest to, że oferuje również zestaw narzędzi, które przyspieszają i porządkują codzienną pracę z dokumentacją. ToleranceTable pozwala szybko tworzyć i zarządzać tabelami tolerancji, EdgeAnnotations automatyzuje generowanie adnotacji dla krawędzi. Natomiast ViewGrid ułatwia rozmieszczanie widoków na arkuszu zgodnie z ustalonymi standardami. Z kolei EasyPrint i PowerPrint wspierają proces drukowania i eksportu dokumentacji – umożliwiają definiowanie szablonów wydruku, drukowanie wielu rysunków jednocześnie oraz zapisywanie plików SOLIDWORKS w różnych formatach. Wszystkie te narzędzia działają zarówno na projektach lokalnych, jak i przechowywanych w platformie 3DEXPERIENCE, co zapewnia spójność dokumentacji w całym zespole.

Modelowanie w myCADtools

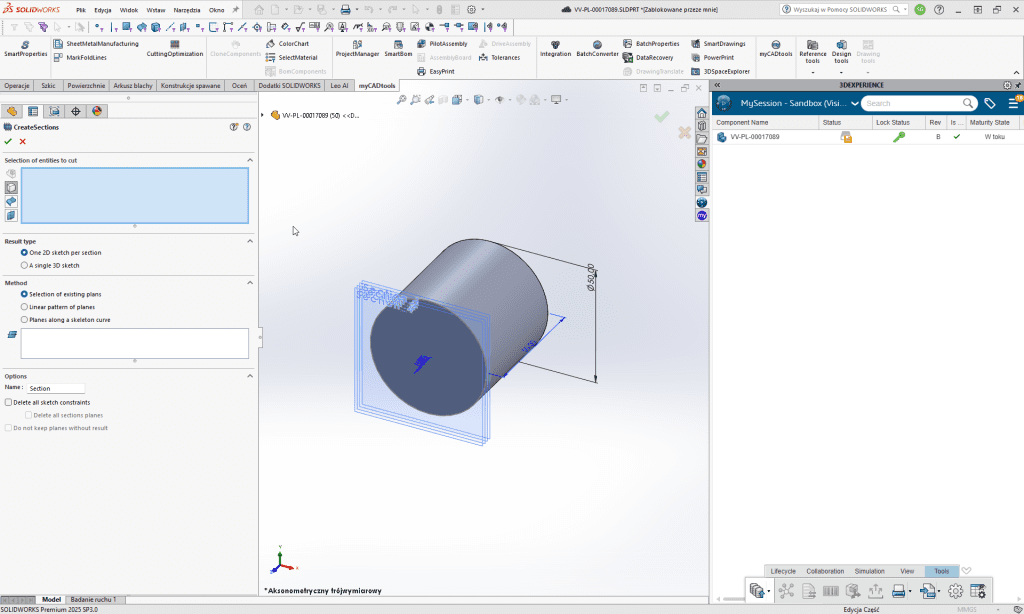

CreateSections

CreateSections automatycznie generuje przekroje w modelach 3D SOLIDWORKS na podstawie wybranych płaszczyzn lub geometrii. Umożliwia szybkie tworzenie widoków przekrojowych także dla danych z 3DEXPERIENCE, co przyspiesza analizę konstrukcji i przygotowanie dokumentacji technicznej.

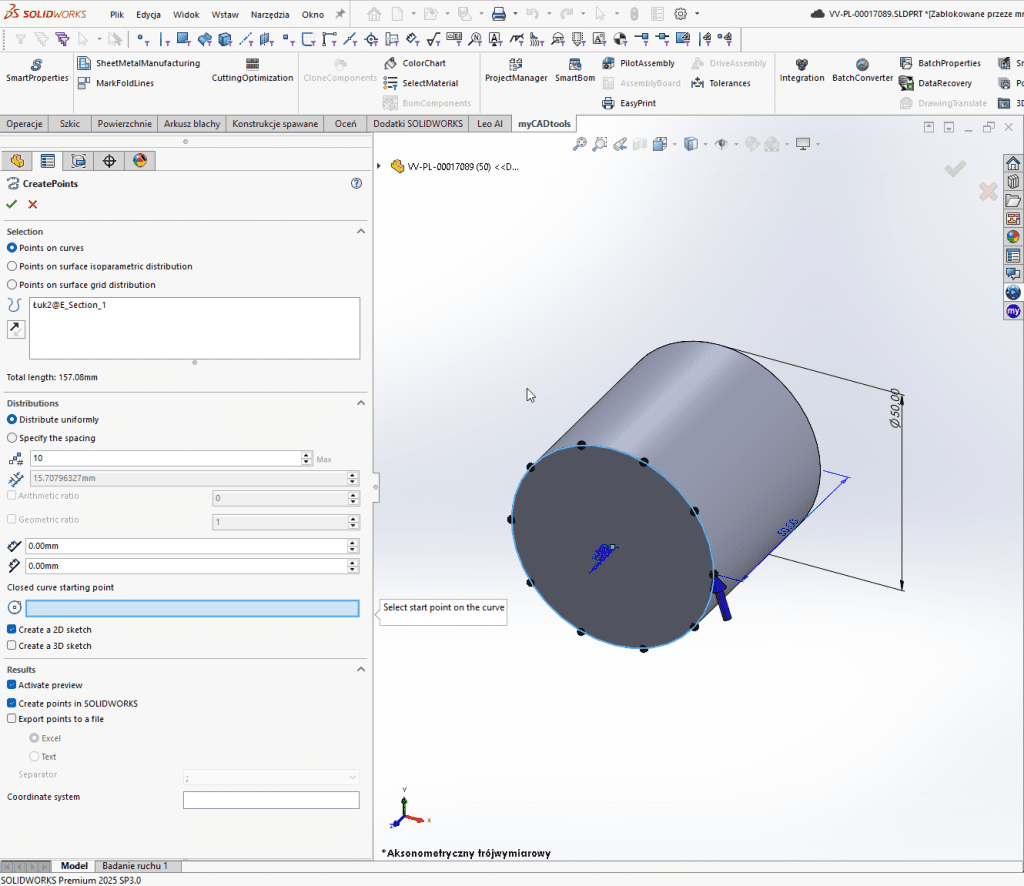

CreatePoints

CreatePoints pozwala automatycznie tworzyć punkty w modelu 3D SOLIDWORKS na podstawie istniejącej geometrii, współrzędnych lub danych z plików zewnętrznych. Obsługuje również modele z 3DEXPERIENCE, ułatwiając precyzyjne pozycjonowanie elementów, wierceń czy operacji montażowych.

Szkolenie z myCADtools – praktyczne przyspieszenie pracy w SOLIDWORKS

Zapraszamy na specjalistyczne szkolenie z dodatków myCADtools, które od lat wspierają użytkowników SOLIDWORKS w automatyzacji codziennych zadań. Podczas szkolenia poznasz narzędzia pozwalające na standaryzację dokumentacji, masowe konwersje plików, automatyczne tworzenie rysunków oraz integrację z platformą 3DEXPERIENCE.

Dzięki praktycznym przykładom i ćwiczeniom nauczysz się wykorzystywać myCADtools do skrócenia czasu projektowania, zwiększenia spójności dokumentacji i eliminacji powtarzalnych czynności. To idealna okazja, aby poznać pełen potencjał dodatków i w pełni wykorzystać możliwości SOLIDWORKS.

Bezpłatna wersja próbna myCADtools?

Każdy użytkownik ma możliwość pobrania wersji próbnej myCADtools. Jest to 7-dniowy okres próbny dający pełny dostęp do narzędzia myCADtools. Aby otrzymać wersję próbną myCADtools, wystarczy pobrać pliki instalacyjne z tego miejsca. Następnie należy zainstalować program myCADtools, a aktywację należy wykonać, klikając w przycisk „Free Trail” który pokaże się w oknie aktywacyjnym po pierwszym uruchomieniu SOLIDWORKS po instalacji.

Oblicz ROI zakupu dodatków myCADtools

Zalety programu myCADtools to również jego niska cena i szybki zwrot z inwestycji. Visiativ przygotowało specjalny kalkulator, który pozwoli Ci przeliczyć, jak szybko zwróci Ci się zakup licencji dodatków myCADtools. Kalkulator znajdziesz tutaj.
