SOLIDWORKS Plastics

SOLIDWORKS Plastics umożliwia identyfikację pęcherzy gazowych, zapadnięć, miejsc o zbyt cienkich ściankach, niedolewów, nieprawidłowego skurczu oraz odkształceń gotowej części.

Dodatek umożliwia wybór siatki powierzchniowej (2D) do elementów cienkościennych – szybszej przy zachowaniu dobrej dokładności – lub siatki bryłowej (3D), która odwzorowuje całą objętość modelu, lecz wymaga dłuższego czasu analizy.

Moduł Plastics umożliwia wykonanie analiz:

• samego wtrysku,
• wtrysku z dopakowaniem,
• wtrysku z dopakowaniem i analizą skurczu.

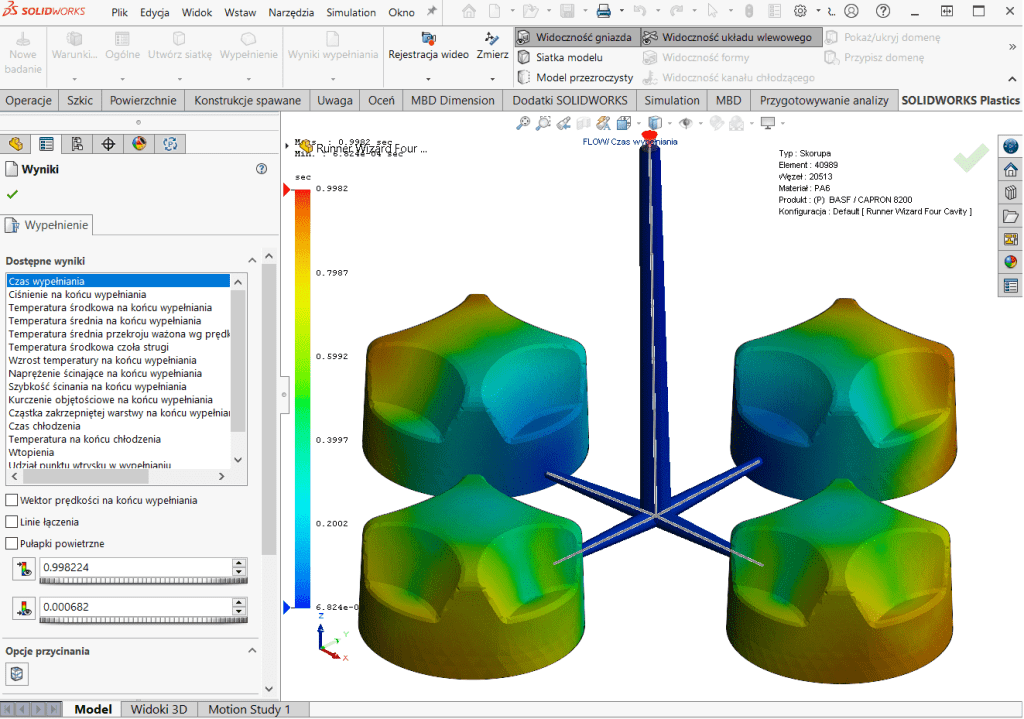

SOLIDWORKS Plastics generuje m.in. wyniki dotyczące: zapadnięć, czasu wtrysku i chłodzenia, ciśnienia docisku, łatwości wypełniania, średniej i końcowej temperatury w fazie wtrysku, temperatury przepływu centralnego oraz po zakończeniu chłodzenia, udziału punktu wtrysku w wypełnieniu, naprężeń i wskaźnika naprężeń ścinających, gradientu temperatury, grubości warstwy stałej, skurczu objętościowego.

SOLIDWORKS Plastics umożliwia analizę m.in.: ciśnienia i temperatury na końcu dopakowania, temperatury oraz czasu stygnięcia po wtrysku, średniej temperatury na końcu dopakowania i po wtrysku, naprężeń oraz wskaźnika naprężeń ścinających, skurczu objętościowego na końcu dopakowania, naprężeń szczątkowych po wtrysku, dwójłomności w płaszczyznach X-Y, X-Z i Y-Z na końcu dopakowania.

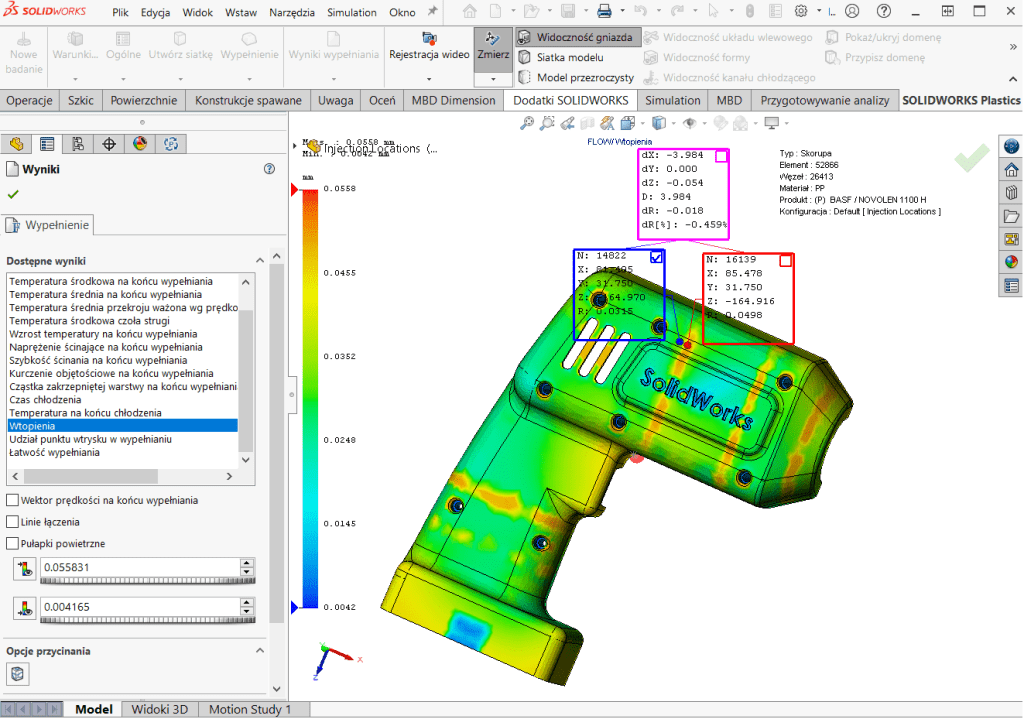

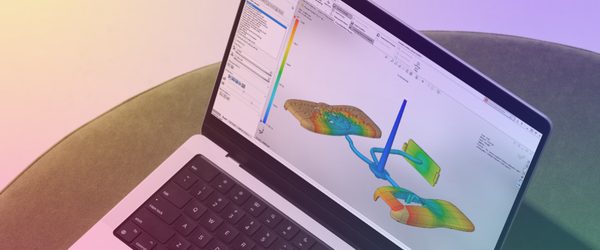

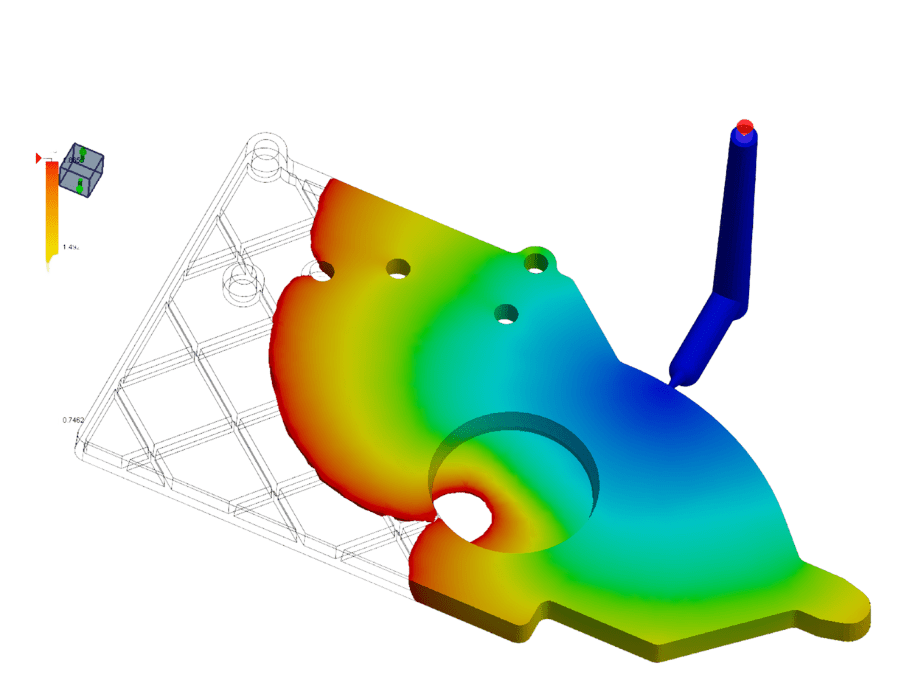

Program symuluje proces wtrysku, pokazując miejsca zapadnięć, cienkich ścianek, niedolewów, pęcherzy i odkształceń, co pozwala wprowadzać poprawki w projekcie.

Oprogramowanie pokazuje ciśnienie i temperaturę dopakowania, czas stygnięcia, naprężenia, skurcz wolumetryczny oraz dwójłomność materiału.

Program identyfikuje pęcherze gazowe, zapadnięcia, cienkie ścianki, niedolewy, nieprawidłowy skurcz i wypaczenia wypraski.

2D dla cienkościennych części – szybsza analiza przy zachowaniu dokładności. 3D dla złożonych elementów – dokładniejsze odwzorowanie przepływu, choć czas analizy jest dłuższy.
