Jak naprawić brakujące linie zgięcia w eksporcie do DXF?

W nowoczesnej produkcji, szczególnie w obróbce blach (Sheet Metal), każdy błąd na etapie dokumentacji technicznej generuje straty. Brakujące linie zgięcia (Bend Lines) w pliku DXF (Drawing Exchange Format) w SOLIDWORKS oznaczają natychmiastowe wstrzymanie pracy maszyn CNC lub laserów, a co za tym idzie – kosztowną ręczną korektę lub ryzyko błędnego cięcia. Dowiedz się jak zidentyfikować i usunąć najczęstsze przyczyny tego problemu.

Identyfikacja przyczyn brakujących linii zgięcia w pliku DXF

Zanim przystąpisz do naprawy, musisz zrozumieć, dlaczego linie zgięcia nie pojawiają się w plikach DXF po eksporcie SOLIDWORKS. Problem zazwyczaj leży w ustawieniach widoczności lub też sposobie przygotowania modelu Sheet Metal.

Najczęstsze przyczyny brakujących linii zgięcia:

• Ukryta geometria lub warstwa – Linie zgięcia są w niewidocznej warstwie lub ukrytej geometrii.
• Niepoprawne ustawienia eksportu – Brak włączenia opcji „bend lines” / „flattened view” w oknie eksportu DXF.
• Brak spłaszczenia modelu – Model z blachy nie został zamieniony na płaski rysunek, a eksportujesz plik z modelu 3D (co jest błędem).
• Różnice w typach linii – Linie zgięcia są rozpoznawane jako linie konstrukcyjne, które nie są automatycznie eksportowane do DXF.
• Problemy z kompatybilnością – Niekiedy problem leży w wersji DXF czy też w konkretnej wersji programu SOLIDWORKS CAD.

Jak naprawić brakujące linie gięcia blachy w eksporcie do DXF w SOLIDWORKS?

Rozwiązanie 1 – Zmień ustawienia eksportu DXF

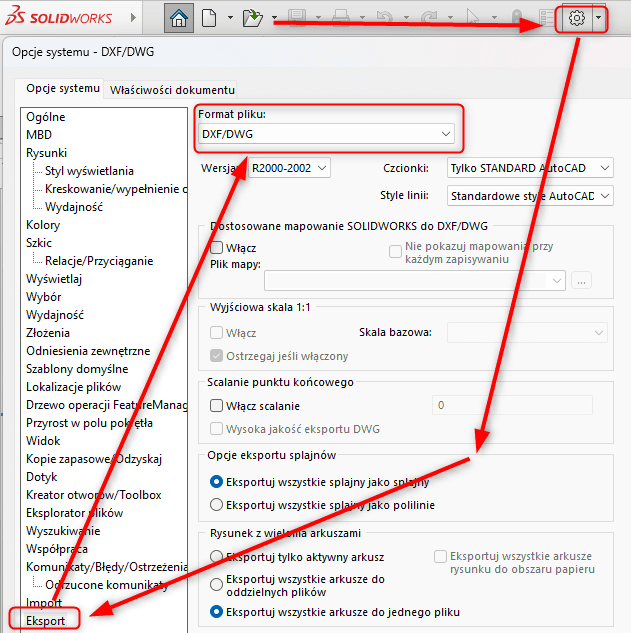

1. W SOLIDWORKS otwórz nową lub istniejącą część, a następnie otwórz Opcje Systemu.
2. Przejdź do opcji eksportu i ustaw typ na „DXF/DWG”.

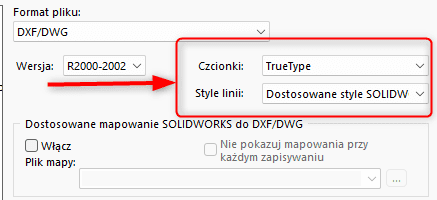

3. Teraz upewnij się, że „Czcionki” są ustawione na „TrueType”, a „Styl linii” jest ustawiony na „Dostosowane style SOLIDWORKS”.

4. Teraz spróbuj ponownie wyeksportować pliki DXF, a następnie sprawdź, czy pojawią się linie zgięcia. Jeśli nie, przejdź do rozwiązania 2.

Rozwiązanie 2 – Sprawdź szkic linii gięcia

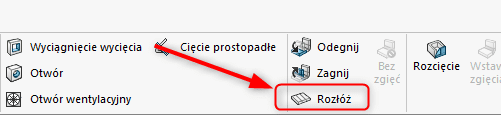

1. Po otwarciu części z arkuszem blachy, rozłóż ją za pomocą funkcji „Rozłóż”.

2. Teraz w drzewie kliknij strzałkę obok folderu „Rozłożony model”, a następnie strzałkę obok funkcji „Rozłożony model1”.

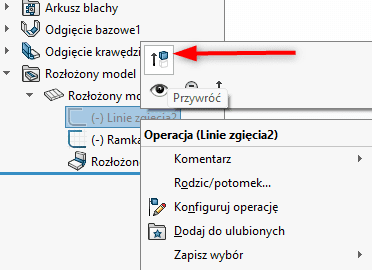

3. Jeśli szkic „Linie-zgięcia” jest wyszarzony, tak jak na powyższym zrzucie ekranu, kliknij na niego prawym przyciskiem myszy i wybierz „Przywróć”.

4. Teraz spróbuj ponownie wyeksportować pliki DXF i sprawdź, czy pojawią się linie zgięcia. Jeśli nie, przejdź do rozwiązania 3.

Rozwiązanie 3 – Mapowanie warstw SOLIDWORKS dla linii gięcia

1. Ponów krok 1 i 2 z rozwiązania 1.

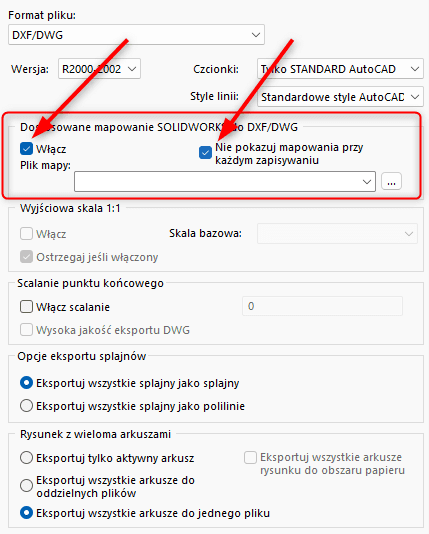

2. Kliknij Włącz oraz Nie pokazuj mapowania przy każdym zapisywaniu dla Dostosowane mapowanie SOLIDWORKS do DXF/DWG.

3. Teraz spróbuj ponownie wyeksportować pliki DXF i sprawdź, czy pojawią się linie zgięcia.

Jeśli żadne z powyższych rozwiązań nie rozwiązało problemu brakujących linii zgięcia, konieczne może być utworzenie niestandardowej mapy DXF. W tym artykule opisaliśmy proces przypisywania linii DXF do niestandardowej mapy: Jak przypisać linie zgięcia blachy do warstw DXF w SOLIDWORKS?

Brakujące linie zgięcia arkusza blachy na rysunku SOLIDWORKS

Rozwiązanie 1 – Upewnij się, że szablon rysunku SOLIDWORKS ma aktywne Linie zgięcia

Dla SOLIDWORKS 2023 i nowszych:

1. Przy otwartym rysunku kliknij strzałkę obok ikony Ukryj/Pokaż (oko). Upewnij się, że przycisk Pokaż linie zgięcia (ostatnia opcja) jest kliknięty, jak pokazano poniżej.

Dla SOLIDWORKS 2021 i wcześniejszych:

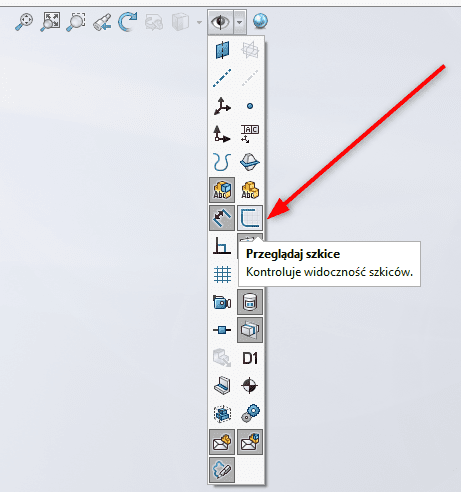

1. Przy otwartym rysunku kliknij strzałkę obok ikony Ukryj/Pokaż oko. Upewnij się, że przycisk Przeglądaj szkice jest kliknięty, jak pokazano poniżej.

2. Teraz wszystkie linie zgięcia w rozłożonym modelu pojawią się automatycznie, jeśli tak się nie stanie, przejdź do Rozwiązania 2.

Rozwiązanie 2 – Upewnij się, że linie gięcia są aktywne w Menadżer właściwości

Podczas tworzenia widoku rozłożonego modelu możesz włączać i wyłączać linie zgięcia w menedżerze właściwości. Możesz to zrobić zarówno dla nowych, jak i wcześniej istniejących widoków.

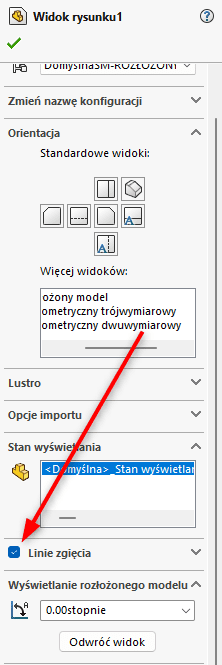

Aby upewnić się, że linie zgięcia są włączone, wystarczy kliknąć istniejący widok i sprawdzić w menedżerze właściwości, czy pole wyboru „Linie zgięcia” jest zaznaczone.

Wskazówki dotyczące dalszej pracy z DXF

Najważniejsze zasady przy pracy z DXF:

• Płaski widok – Zawsze pracuj na spłaszczonym widoku blachy – nigdy nie na modelu 3D.
• Kategoryzacja linii – Każda linia powinna mieć odpowiednią warstwę i typ (kontur, zgięcie, konstrukcyjna) dla maszyn CNC.
• Skala i jednostki –  Sprawdź jednostki i skalę przed eksportem. Różnice między mm a calami to najczęstsza przyczyna kosztownych błędów.
• Nazewnictwo – Zachowuj wersje plików i nazwę w konwencji ułatwiającej identyfikację.
• Testowanie – Testuj pliki DXF w docelowym oprogramowaniu produkcyjnym zanim puścisz serię.

Podsumowanie

Wiedza o tym, jak poprawnie eksportować linie zgięcia w DXF, jest kluczowa dla zwiększenia efektywności Twojego workflow. Prawidłowo skonfigurowane procesy w CAD/CAM/PLM dają Twojej firmie realną przewagę konkurencyjną.
