Jak przypisać linie zgięcia blachy do warstw DXF w SOLIDWORKS?

Projektowanie i przygotowanie arkuszy blachy do produkcji wymaga precyzji i efektywnej komunikacji między zespołem projektowym a produkcyjnym. Dzięki SOLIDWORKS możesz w łatwy sposób zmapować linie zgięcia arkusza blachy do poszczególnych warstw w plikach DXF. Usprawnia to proces produkcyjny i minimalizuje ryzyko błędów. Dowiedz się jak przypisać linie zgięcia blachy do warstw DXF, aby jeszcze sprawniej przygotować dokumentację techniczną i ułatwić współpracę z produkcją.

Jak przypisać linie zgięcia blachy do warstw DXF w SOLIDWORKS?

Podczas eksportowania arkusza blachy z SOLIDWORKS do formatu DXF/DWG istnieje możliwość przypisania różnych elementów do oddzielnych warstw. Dzięki temu mogą mieć one różne kolory i typy linii. Ułatwia to znacząco odczytanie i dalszą obróbkę pliku w systemach CAD/CAM. Kluczowym narzędziem jest plik mapowania, który definiuje sposób przypisania elementów do warstw podczas eksportu.

Krok 1 – Włączenie mapowania

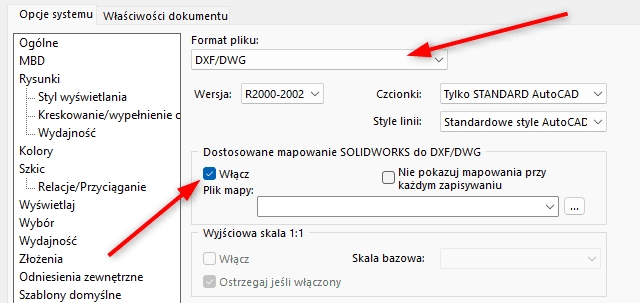

Pierwszym krokiem jest włączenie mapowania w Opcje systemu → Export. Wybierz format pliku DXF/DWG i zaznacz pole obok „Włącz”. Na tym etapie nie będziesz mógł wybrać pliku mapowania – zostanie on utworzony w późniejszym kroku. Kliknij OK, aby zatwierdzić ustawienia.

Krok 2 – Eksport arkusza blachy

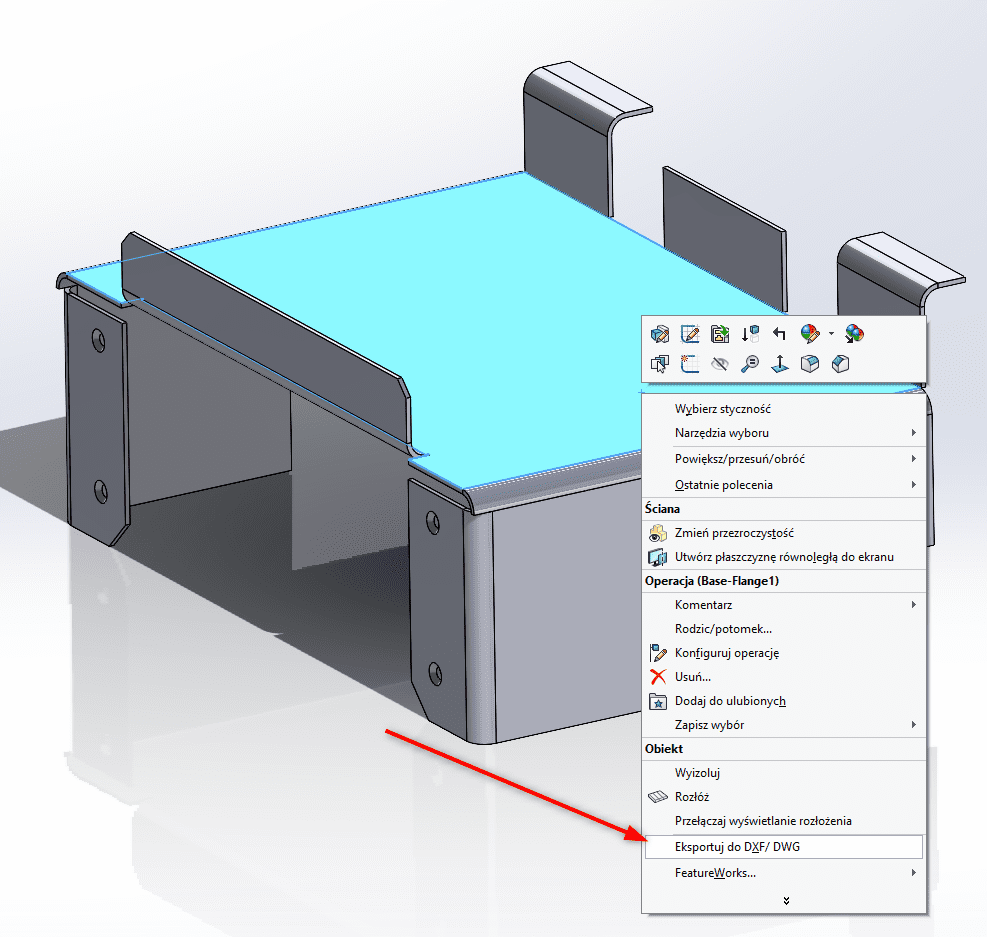

Najprostszym sposobem na wyeksportowanie geometrii arkusza blachy jest kliknięcie prawym przyciskiem myszy na bryłę w oknie graficznym i wybranie opcji „Eksportuj do DXF/DWG”.

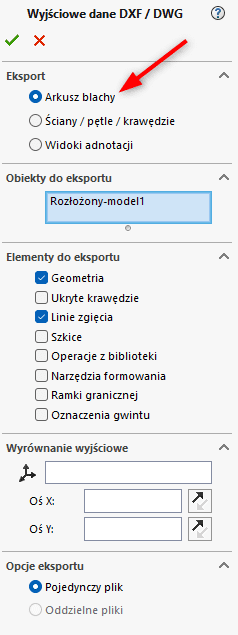

Następnie wybierz opcję zapisania informacji o arkuszu blachy i wskaż elementy, które chcesz wyprowadzić do pliku.

Krok 3: Mapowanie elementów do warstw

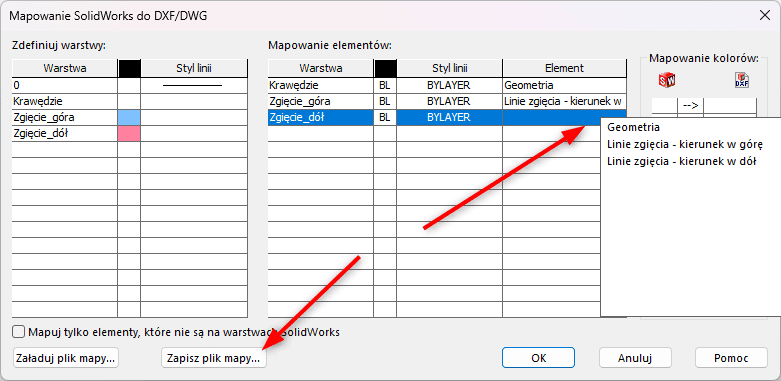

Po kliknięciu OK pojawi się okno dialogowe Mapowanie SOLIDWORKS do DXF/DWG.

• W lewym panelu możesz zdefiniować warstwy, określając ich kolor i styl linii.

• W panelu Mapowanie elementów użyj listy rozwijanej pod kolumną Warstwa, aby przypisać elementy do konkretnych warstw. Domyślnie kolor i styl linii ustawione są na BYLAYER (BL), ale możesz je zmienić według potrzeb.

• Kolumna Element zawiera listę rozwijaną z elementami wybranymi do eksportu. W tym przykładzie możesz zdefiniować osobne warstwy dla Linia zgięcia – kierunek w górę i Linia zgięcia – kierunek w dół, lub przypisać je obie do jednej warstwy.

Krok 4: Zapisanie pliku mapy

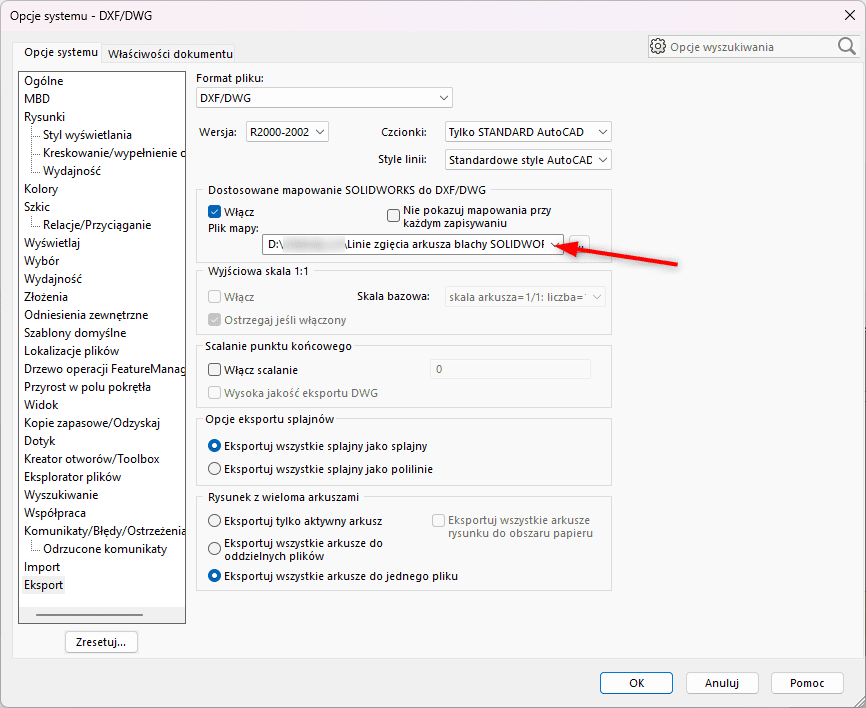

Kliknięcie przycisku „Zapisz plik mapy” zachowa wszystkie ustawienia i pozwoli na ich ponowne wykorzystanie przy kolejnych eksportach, co przyspiesza pracę i zapewnia spójność dokumentacji.

Krok 5: Podgląd i finalizacja eksportu

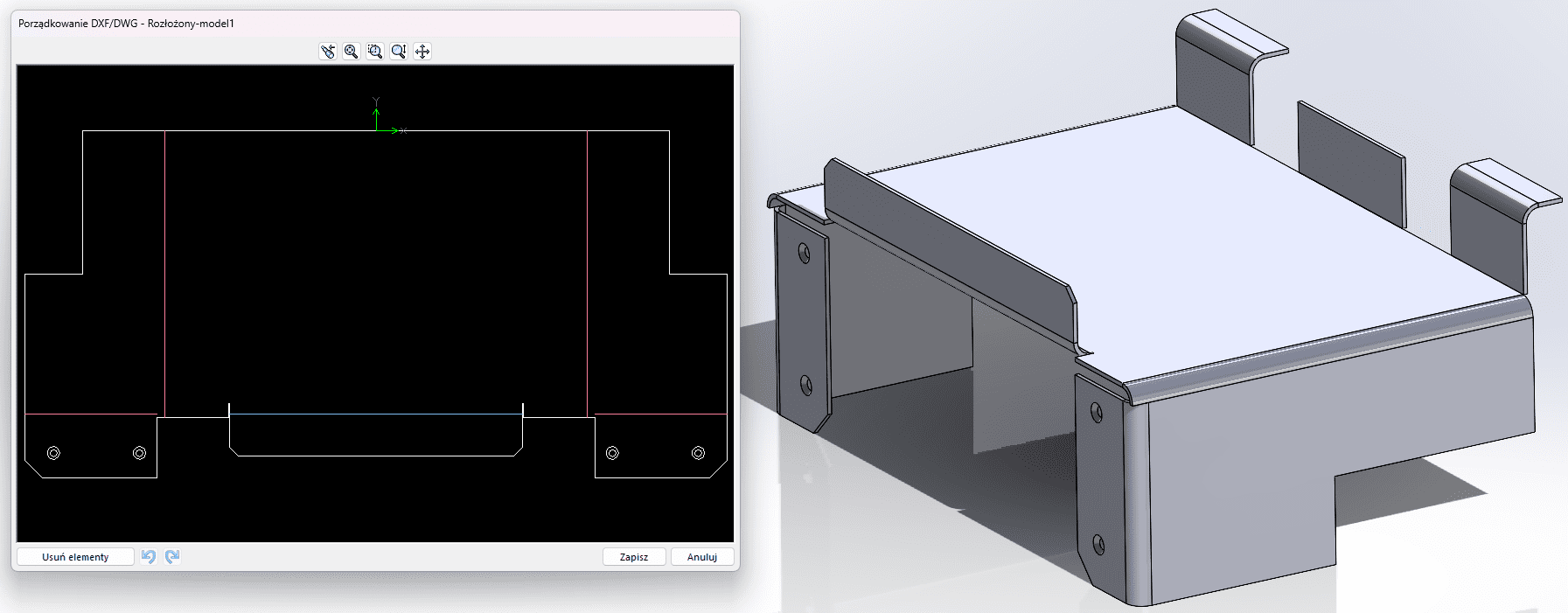

Podczas eksportu dostępny jest podgląd pliku DXF/DWG, w którym można ręcznie usunąć niepotrzebne elementy.

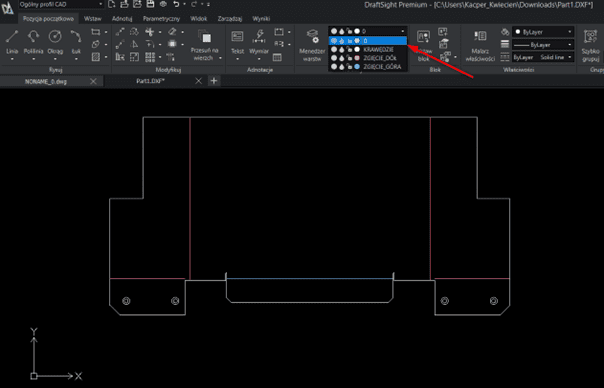

Po zakończeniu eksportu plik DXF/DWG będzie zawierał dodatkowe warstwy, z przypisanymi elementami zgodnie z ustawieniami mapowania.

Dzięki temu proces tworzenia plików do produkcji jest bardziej przejrzysty, a współpraca z zespołem produkcyjnym staje się znacznie łatwiejsza.

Mapowanie linii zgięcia do warstw DXF w SOLIDWORKS to prosty i skuteczny sposób na poprawę jakości dokumentacji blacharskiej. Dzieki temu mozliwe jest skrócenie czasu przygotowania produkcji. Jeśli potrzebujesz wsparcia przy implementacji tego rozwiązania lub masz pytania dotyczące konfiguracji warstw i eksportu DXF, nasz zespół wsparcia technicznego jest do Twojej dyspozycji. Skontaktuj się z nami – chętnie pomożemy zoptymalizować Twój proces projektowy i produkcyjny.
