Moduł BIM w DraftSight to atrakcyjny program dla architektów

Architekci, inżynierowie, wykonawcy oraz specjaliści zarządzający obiektami budowlanymi coraz częściej wdrażają informatyczne narzędzia, które upraszczają złożone procesy bez uszczerbku dla ich dokładności. W tym artykule omówimy kolejny przekład tego pozytywnego trendu. Najnowszy moduł BIM w DraftSight to w praktyce atrakcyjny program dla architektów, który sprawnie łączy modelowanie informacji o budynku (BIM – Building Information Modeling) z kreśleniem 2D. Przyjrzyjmy się bliżej jego możliwościom.

Modelowanie informacji o budynku

Modelowanie informacji o budynku prowadzi do powstania cyfrowego modelu BIM, który na każdym etapie realizacji zapewnia dostęp z jednego źródła do danych o projekcie i jego kosztach . Projektowanie BIM jest to proces głęboko powiązany z zarządzaniem informacjami o budynku, oparty na chmurze i integracji danych różnego pochodzenia.

Model BIM zawiera szczegółowe elementy budynku i instalacji oraz umożliwia automatyczne generowanie rysunków i plany 2D. Technologia BIM służy tworzeniu i zarządzaniu dokumentacją architektoniczną i wielobranżową w formatach 3D, 2D i tabelarycznych.

Moduł BIM – co to jest?

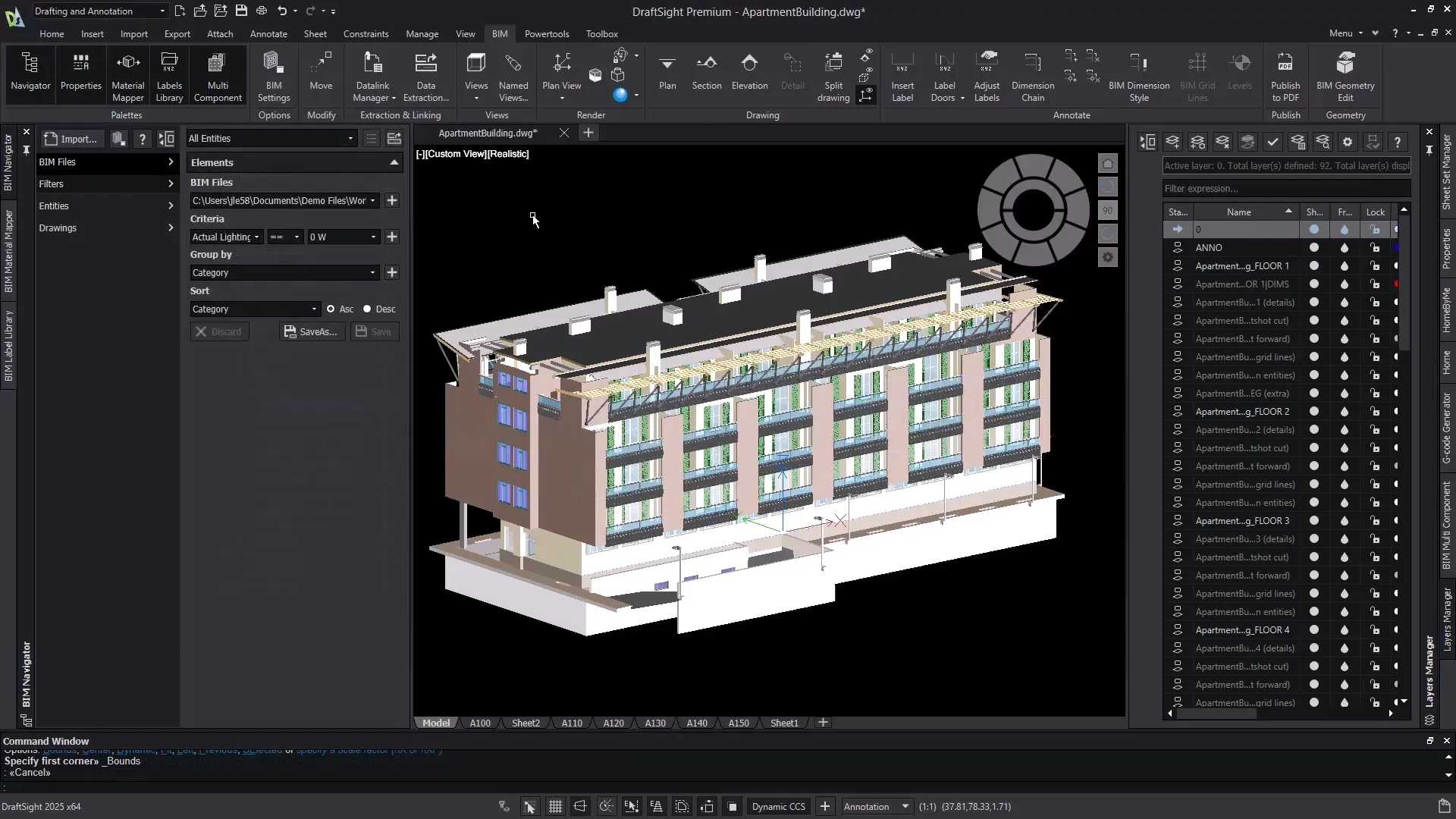

Moduł BIM w DraftSight to atrakcyjny program dla architektów będący zaawansowanym rozszerzeniem cenionego oprogramowania do projektowania i kreślenia 2D CAD DraftSigh 2025. Jest dostępny w wersjach DraftSight Premium, DraftSight Enterprise Plus oraz 3DEXPERIENCE DraftSight Premium. Tu sprawdzisz: porównanie wersji i pakietów DraftSight. Poniżej widok BIM Navigator w DraftSight.

Zintegrowany z DraftSight moduł BIM umożliwia profesjonalistom szybkie włączanie informacji o budynku bezpośrednio do swoich przepływów pracy poprzez importowanie modeli Revit (RVT) i Industry Foundation Classes (IFC) do DraftSight.

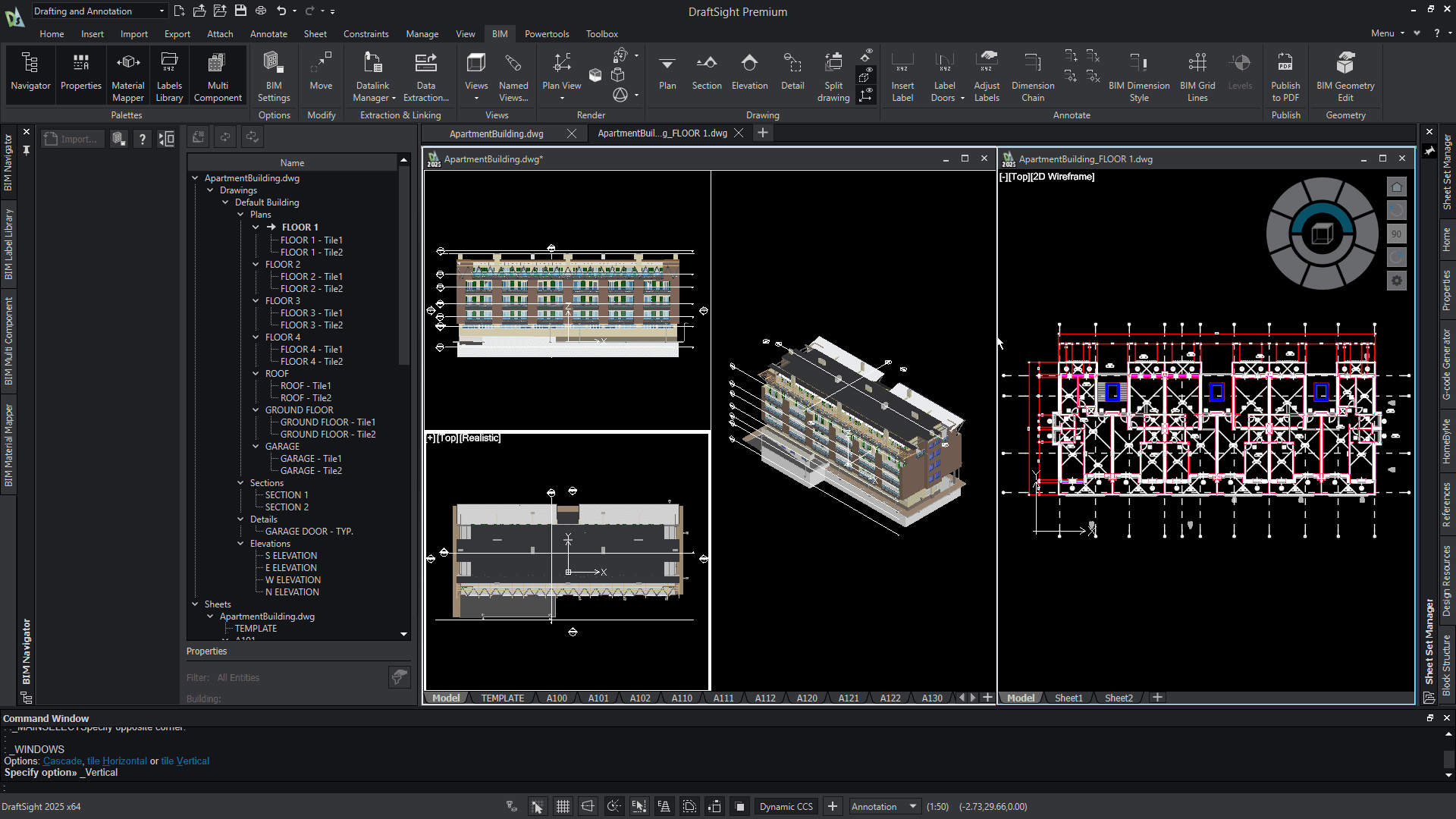

Moduł ten pozwala wykorzystać technologię BIM do tworzenia niezbędnej dokumentacji 2D, w tym planów architektonicznych, przekrojów, elewacji czy harmonogramów wyposażenia, na podstawie wiarygodnych danych BIM. DraftSight, łącząc wgląd w modele BIM 3D z precyzyjnymi możliwościami kreślenia 2D, umożliwia zespołom projektowym i wykonawczym bardziej efektywne organizowanie przepływów pracy, przy jednoczesnym zachowaniu dokładności informacji o budynku.

Cztery kluczowe funkcje modułu BIM

Moduł BIM zwiększa możliwości DraftSight 2D CAD, czyniąc go niezwykle wszechstronnym narzędziem dla specjalistów, którzy zarządzają przepływami pracy związanymi z BIM. Cztery kluczowe funkcje modułu BIM, które wykorzystują oni na co dzień, to:

• Importowanie modeli BIM: modele Revit i IFC mogą być integrowane z DraftSight, dzięki czemu specjalista zyskuje łatwy dostęp do dokładnej geometrii i kompleksowych informacji o budynku, które są zawarte w tych plikach.
• Tworzenie szczegółowych rysunków 2D: moduł BIM usprawnia konwersję złożonych danych modelu BIM na dokumenty, które są gotowe do wykorzystania w budownictwie, od kompleksowych planów konstrukcyjnych po szczegółowe przekroje.
• Generowanie harmonogramów i zestawień: harmonogramy wyposażenia i zestawienia materiałów mogą być automatycznie tworzone z zaimportowanych danych, co zwiększa dokładność dokumentacji i oszczędzając specjalistom czas.
• Poprawa współpracy w projektach BIM: możliwość bezpośredniej pracy z modelami informacyjnymi w DraftSight sprawia, że zespoły z różnych działów mogą tworzyć spójną, aktualną dokumentację, a to znacząco poprawia komunikację między nimi.

Te funkcje pozycjonują DraftSight jako skuteczne narzędzie dla specjalistów zajmujących się zarządzaniem informacjami o budynku na różnych etapach projektu.

Kiedy jest potrzebna konwersja danych BIM na 2D?

Chociaż technologia BIM sprzyja rozwijaniu projektowania 3D, także budynków, to wysokiej jakości dokumentacja 2D pozostaje kluczowa dla komunikacji planów, koordynacji zadań, a finalnie do sprawnego realizowania projektów architektonicznych. Moduł BIM w DraftSight jest odpowiedzią na tę potrzebę, integrując informacje o budynku z tradycyjnymi procesami kreślenia. Oto kilka kluczowych korzyści z konwersji danych BIM na 2D za pomocą DraftSight:

• Efektywność: konwersja informacji o budynku z modeli 3D bezpośrednio na plany 2D eliminuje zbędne procesy i ręczną koordynację, oszczędzając czas i redukując błędy.
• Współpraca: menedżerowie BIM i zespoły pracujące nad projektami BIM mogą zsynchronizować swoje działania, korzystając z dokładnych, ustandaryzowanych rysunków 2D. Zwiększa to przejrzystość i minimalizuje błędy w komunikacji.
• Opłacalność: DraftSight umożliwia w przystępnej cenie wdrożenie przepływów pracy BIM, a to zapewnia organizacjom elastyczną alternatywę do zarządzania informacjami o budynku bez ponoszenia wysokich kosztów lub konieczności przeprowadzania drogich szkoleń.

Rozszerzenie roli technologii BIM dzięki DraftSight

Moduł BIM w DraftSight to cenne narzędzie dla profesjonalistów, którzy poruszają się w złożonych wymaganiach nowoczesnych przepływów pracy BIM. Integracja technologii BIM z procesami kreślenia 2D czyni go niezbędnym zasobem dla architektów, inżynierów, wykonawców i zarządców obiektów.

Chociaż DraftSight nie jest pełnoprawnym oprogramowaniem BIM, jego integracja z narzędziami i przepływami pracy BIM oferuje znaczącą wartość dla profesjonalistów. Poprzez dopasowanie do potrzeb branży w zakresie zarządzania informacją o budynku, DraftSight demonstruje swoją użyteczność w poprawie efektywności i rozwijaniu innowacji w wielu różnych branżach.

DraftSight staje się szczególnie korzystnym narzędziem wszędzie tam, gdzie podnoszenie efektywności przepływów pracy jest istotnym czynnikiem zwiększania konkurencyjności firmy, skracając na przykład czas budowy budynku lub zmniejszając ilość zgłoszeń reklamacyjnych.

Stopień zaawansowania modelu BIM

Modele BIM klasyfikuje się według stopnia zaawansowania (LOD – Level of Development), który wpływa na jakość zarządzania projektem. Techniczne aspekty planowanej realizacji są sprawniej analizowane dzięki zintegrowanym danym w modelu BIM.

Model BIM jest przechowywany na serwerze lub w chmurze, co zapewnia szybki dostęp do aktualnych danych i ułatwia interdyscyplinarną współpracę, eliminując błędy i opóźnienia. Wdrożenie technologii BIM sprawia, że staje się możliwe zarządzanie informacjami o budynku z dostępem do danych dla wszystkich uczestników inwestycji na tym samym poziomie.

Przyszłość zarządzania informacją o budynku

Nowy moduł BIM w DraftSight to coś więcej niż tylko rozszerzenie możliwości oprogramowania, to krok naprzód w rozwiązywaniu wyzwań związanych z zarządzaniem informacją o budynku na wszystkich etapach projektu. Od wczesnych faz projektowych po budowę i zarządzanie budynkami, efektywna praca z modelami informacyjnymi i tworzenie dokładnej dokumentacji generują odczuwalne korzyści.

Dla specjalistów i architektów, którzy dążą do włączenia swoich modeli BIM w efektywne przepływy pracy obejmujące wszystkie etapy inwestycji, DraftSight dostarcza odpowiednie narzędzie. Przyszłość branży budowlanej zależy od powszechnego wdrożenia struktur BIM w zarządzaniu projektami.

Podsumowanie – czym jest BIM i dlaczego jest atrakcyjny dla architektów

Oprogramowanie BIM, takie jak Autodesk Revit, Graphisoft Archicad, Nemetschek VectorWorks, czy też właśnie DraftSight z modułem BIM, wspiera analizę, kosztorysowanie i zarządzanie eksploatacją budynku na podstawie modelu 3D. Ponadto ułatwia tworzenie dokumentacji projektowej, w tym zestawień, tabel, raportów i kompleksowych planów lub szczegółowych przekrojów. Wdrożenie BIM w praktyce wymaga szkoleń i doradztwa w zakresie projektowania i realizacji, natomiast DraftSight z modułem BIM znacząco upraszcza ten proces.

Technologia BIM umożliwia generowanie i wykorzystanie danych o budynku jako źródła wiedzy dostępnego dla wszystkich uczestników inwestycji. Dzięki interoperacyjności platform technologicznych działających w chmurze, BIM pozwala wszystkim zaangażowanym w inwestycję stronom mieć dostęp do tych samych informacji w tym samym czasie.
