Jak utworzyć szyk liniowy w xDesign na platformie 3DEXPERIENCE?

Projektowanie w chmurze staje się coraz bardziej intuicyjne i elastyczne. Szczególnie dzięki narzędziom takim jak xDesign, które są częścią platformy 3DEXPERIENCE. Jedną z przydatnych funkcji dostępnych w tym środowisku jest szyk liniowy. Pozwala on na szybkie i precyzyjne powielanie elementów wzdłuż określonego kierunku. Niezależnie od tego, czy projektujesz obudowę, element mechaniczny czy część produktu konsumenckiego — ta opcja znacząco przyspiesza pracę i pozwala zachować pełną kontrolę nad geometrią modelu. Dowiedz się jak utworzyć szyk liniowy w xDesign, na co zwrócić uwagę podczas definiowania jego parametrów, a także jak wykorzystać tę funkcję do zwiększenia efektywności projektowania.

xDesign i rola 3D Creator na platformie 3DEXPERIENCE

3D Creator to rola na platformie3DEXPERIENCE, która zawiera aplikację xDesign do modelowania 3D. Dzięki pracy w chmurze i intuicyjnemu interfejsowi xDesign pozwala projektantom tworzyć modele parametryczne bezpośrednio w przeglądarce, z dowolnego miejsca i bez konieczności instalowania dodatkowego oprogramowania. Pokażę Ci krok po kroku, jak w xDesign utworzyć szyk liniowy, czyli funkcję umożliwiającą powielanie elementów w określonym kierunku i odległości. To jedno z podstawowych narzędzi przyspieszających pracę nad powtarzalnymi detalami w modelowaniu CAD, dlatego warto je dobrze poznać.

Liniowy szyk komponentów

Liniowy szyk komponentów to funkcja w aplikacji xDesign, która umożliwia automatyczne powielanie wybranego elementu. Na przykład otworu, występu, bryły czy komponentu – wzdłuż określonego kierunku, z ustaloną liczbą kopii i ich wzajemnym odstępem. Jest to szczególnie przydatne w projektach, gdzie występują powtarzalne cechy geometryczne, takie jak rzędy otworów montażowych, żeber czy bolców. Zamiast ręcznego tworzenia każdego powtórzenia, operacja szyk liniowy pozwala zaoszczędzić czas i zapewnić pełną spójność modelu. Aplikacja xDesign umożliwia tworzenie różnych typów szyków, w tym również szyku kołowego (czyli rozmieszczania elementów wokół osi). Jednak skupimy się na szyku liniowym jako jednej z najczęściej wykorzystywanych opcji w codziennej pracy projektowej na platformie 3DEXPERIENCE.

Jak utworzyć szyk liniowy w xDesign – krok po kroku

Aby utworzyć szyk liniowy w xDesign w ramach roli 3D Creator, należy wykonać następujące kroki:

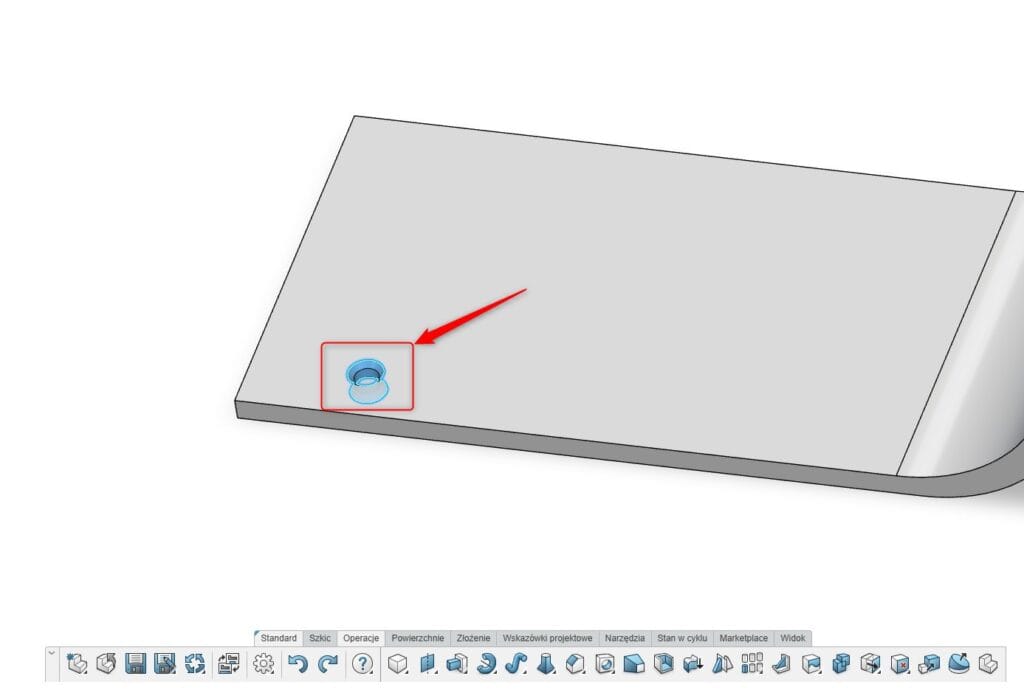

1. Wybierz element źródłowy – najpierw należy zaznaczyć operację lub bryłę, którą chcemy powielić. Może to być np. otwór lub wypukłość stworzona wcześniej w modelu.

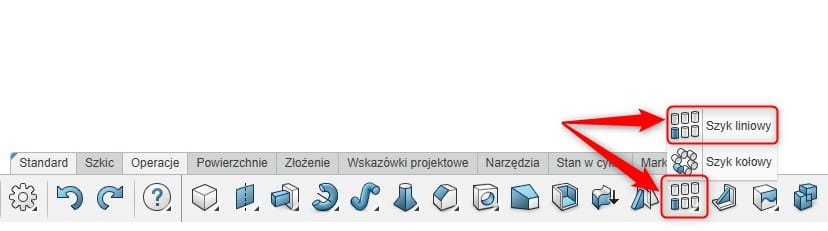

2. Włącz operację szyk liniowy – z menu „Operacje” wybieramy funkcję Szyk liniowy.

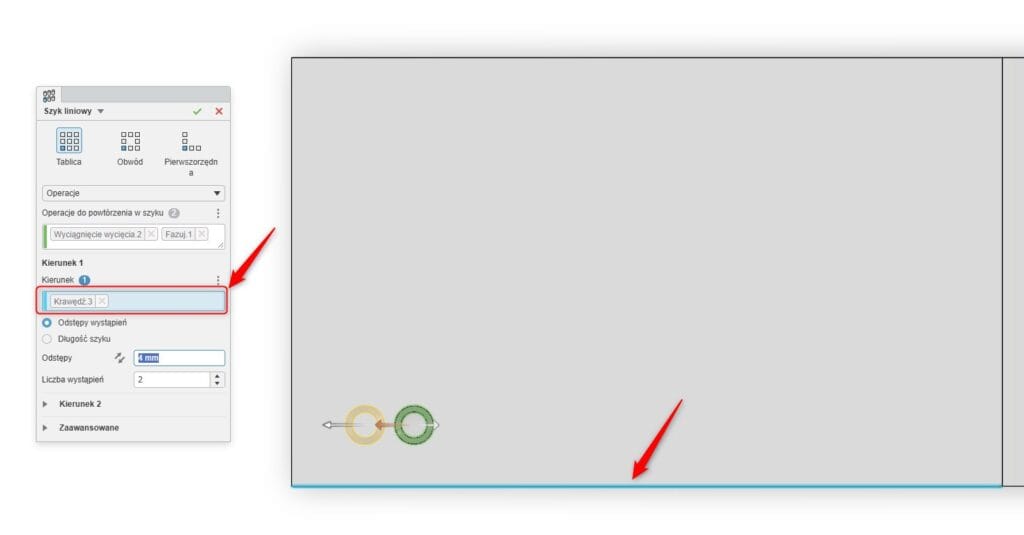

3. Określ kierunek szyku – klikamy na krawędź lub oś modelu, która będzie definiować kierunek szyku.

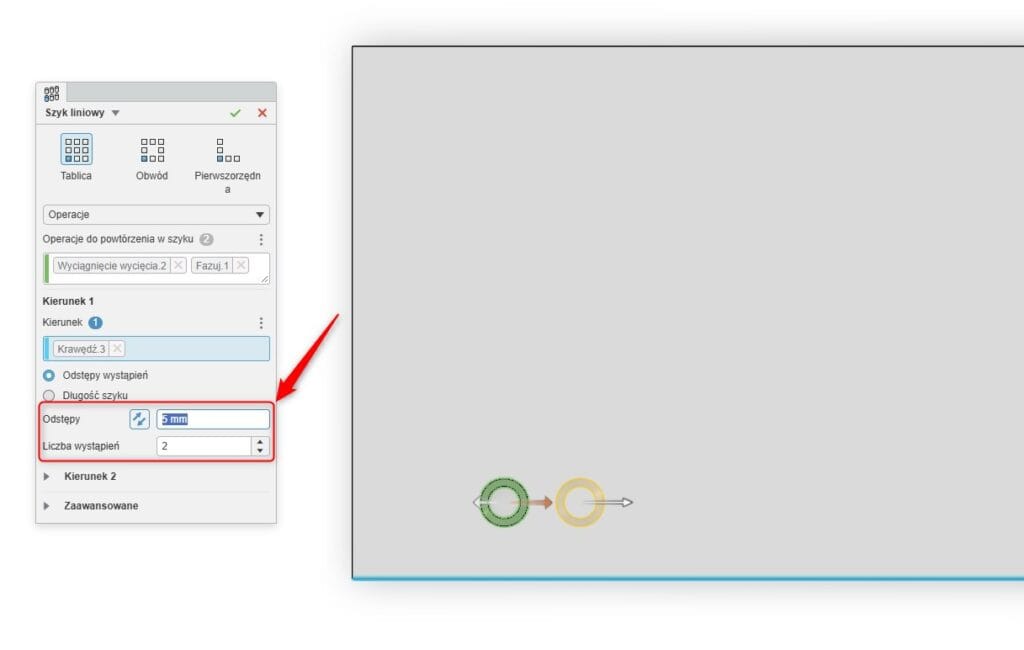

4. Ustaw liczbę wystąpień – podajemy, ile kopii ma się pojawić w szyku.
5. Zdefiniuj odstępy wystąpień – określamy odległość pomiędzy kolejnymi wystąpieniami szyku.

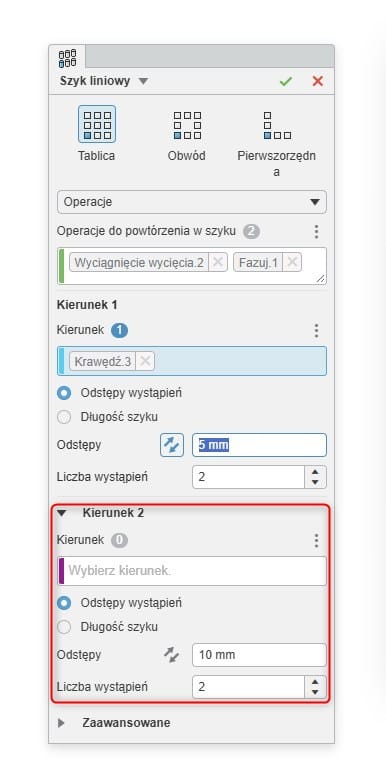

6. (Opcjonalnie) Dodaj drugi kierunek szyku – możliwe jest utworzenie wzoru w dwóch prostopadłych kierunkach, co pozwala uzyskać siatkę z wystąpień.

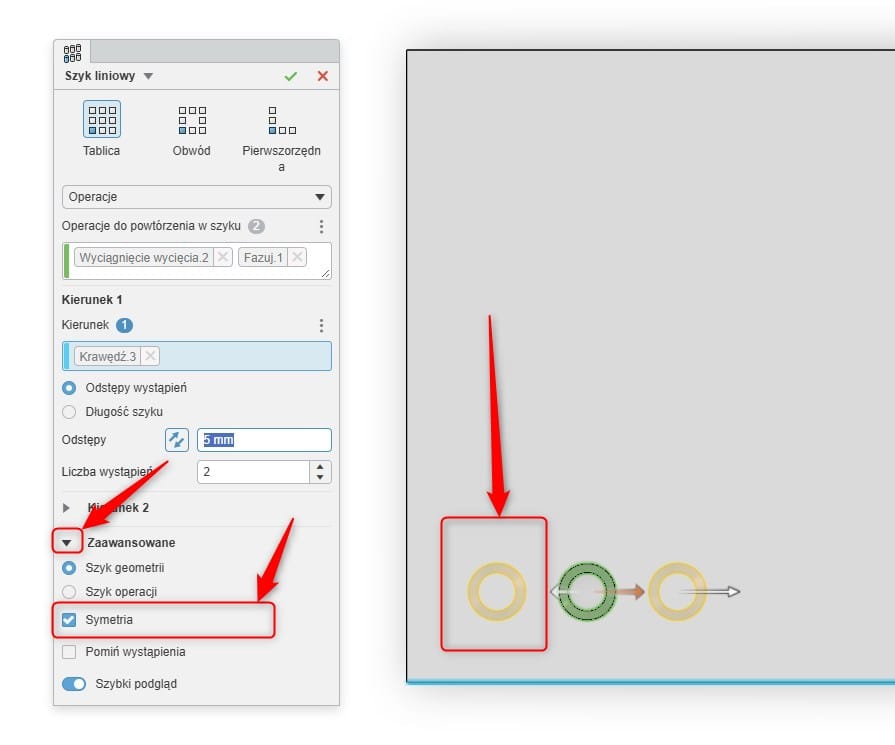

7. Zaznacz opcję symetrii, jeśli chcesz, aby wystąpienia były rozmieszczone symetrycznie względem elementu źródłowego.

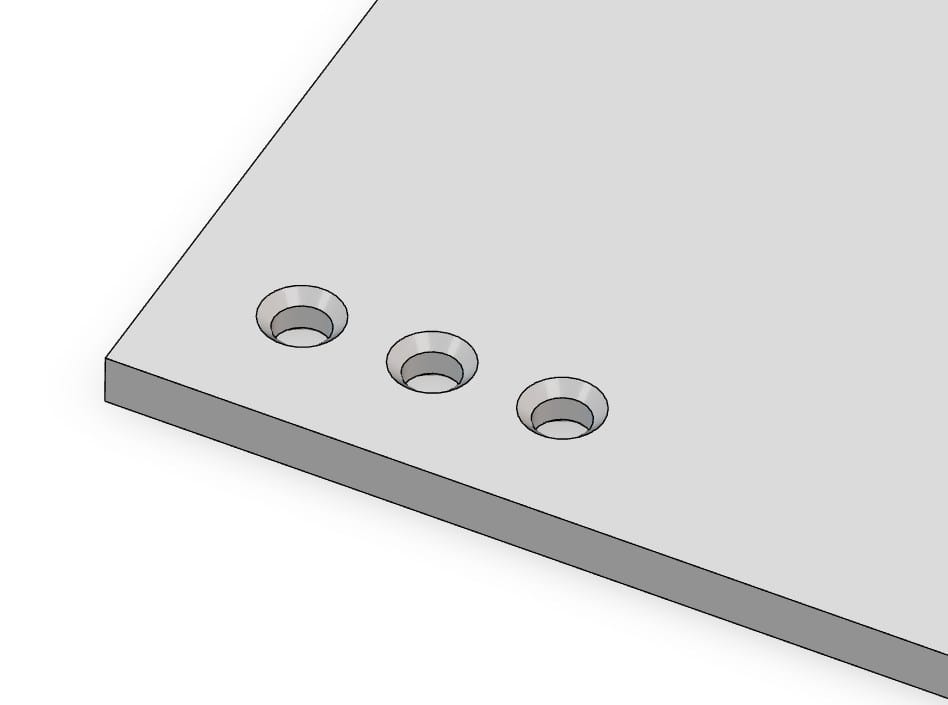

8. Zatwierdź szyk komponentu źródłowego – kliknij „OK”, aby zakończyć operację.

W każdej chwili możesz edytować szyk geometrii, zmieniając parametry takie jak liczba wystąpień, kierunek szyku czy odstępy wystąpień.

Podsumowanie

Tworzenie szyków w xDesign na platformie 3DEXPERIENCE to intuicyjny i szybki sposób na powielanie elementów w projektach CAD. Dzięki funkcji szyku liniowego można z łatwością zapanować nad powtarzalnymi detalami, zachowując pełną kontrolę nad liczbą wystąpień i ich rozmieszczeniem. Operacja szyk liniowy nie tylko usprawnia pracę, ale także eliminuje błędy i zwiększa spójność projektu. W połączeniu z możliwościami chmurowymi 3DEXPERIENCE xDesign staje się potężnym narzędziem dla każdego projektanta i inżyniera.
