Jak uporządkować i lepiej kontrolować zestawienia materiałów w SOLIDWORKS 2025?

Zestawienia materiałów w SOLIDWORKS 2025 można łatwo tworzyć i edytować dzięki SOLIDWORKS Composer, który umożliwia generowanie list materiałów (BOM) bezpośrednio w widokach złożenia oraz pełną kontrolę nad ich zawartością i wyglądem. Dzięki rozbudowanym funkcjom narzędzie wspiera zarówno przygotowanie dokumentacji produkcyjnej, jak i analizę projektową, a integracja z Excelem oraz opcje konfiguracji pozwalają na tworzenie spójnych i przejrzystych zestawień materiałowych.

SOLIDWORKS Composer

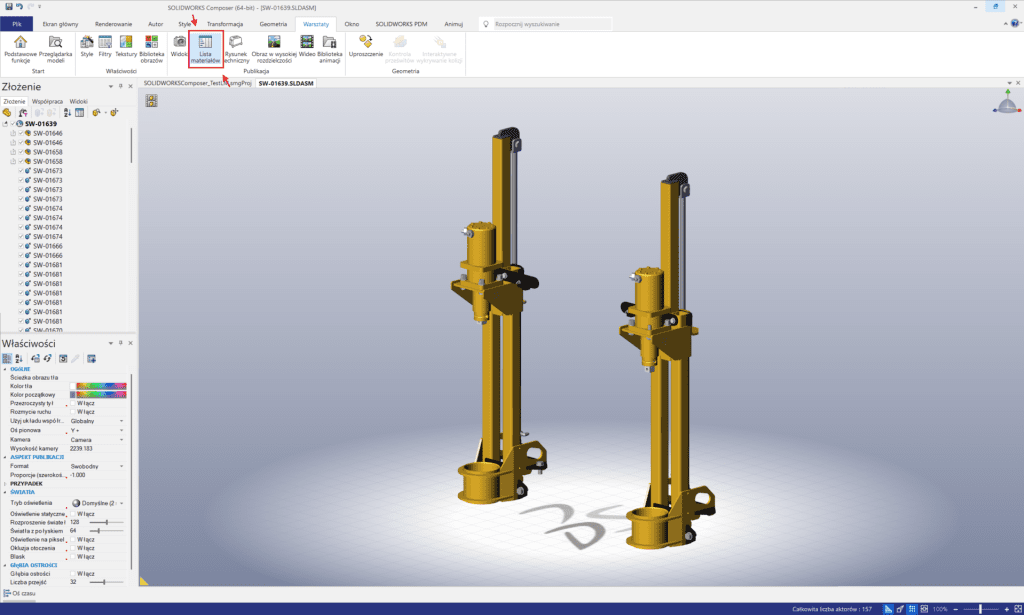

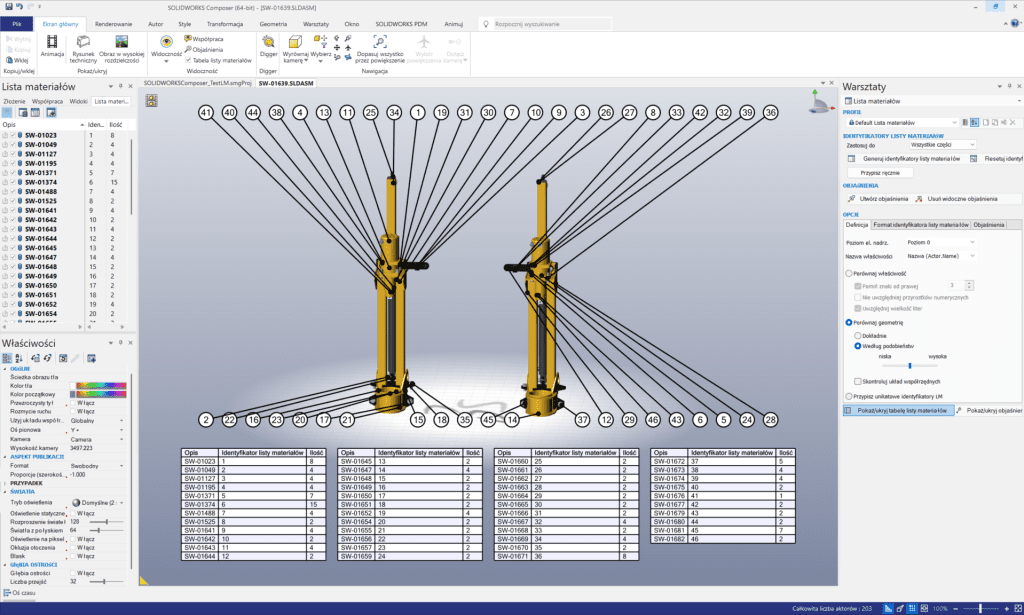

W SOLIDWORKS Composer użytkownicy mogą łatwo przygotować dokumentację techniczną poprzez wygenerowanie listy materiałów (LM). Lista materiałowa widoczna w projekcie zawiera identyfikatory listy materiałów, opisy i ilości komponentów. Dzięki temu możliwe jest szybkie sprawdzenie, które komponentów zostaną wygenerowane w finalnym zestawieniu. Composer umożliwia również wstawić listę materiałów do widoku złożenia i ukryj tabelę listy, jeśli jest to konieczne.

Więcej o SOLIDWORKS Composer przeczytaj w Pierwsze kroki w SOLIDWORKS Composer – Visiativ Poland

Lista materiałów oparta na tabeli

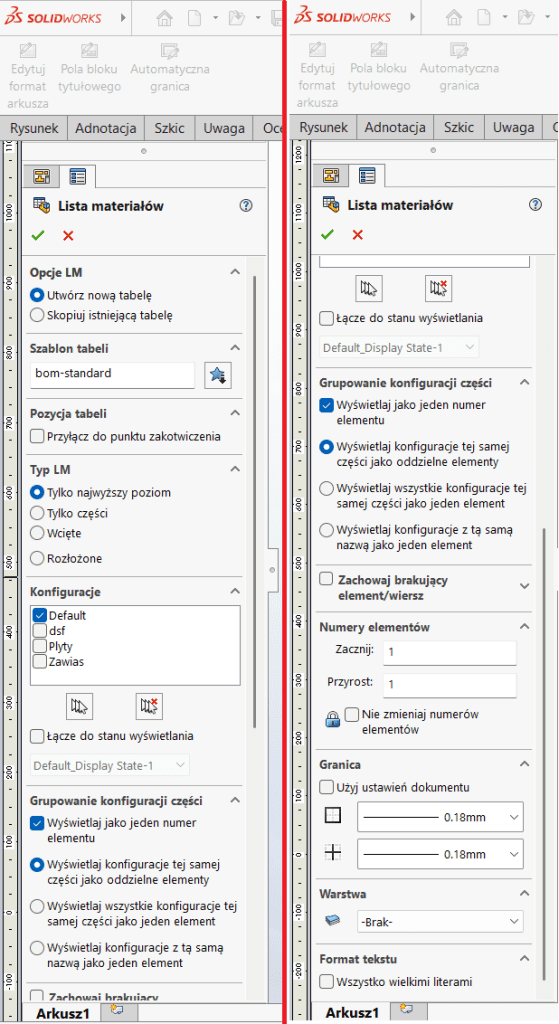

W SOLIDWORKS 2025 dostępna jest funkcja lista materiałów (LM) oparta na tabeli. Domyślna tabela listy materiałowej zawiera kolumny: numer elementu, numer części, opis i ilość. Użytkownik może utworzyć listę materiałów, dostosować kolumny listy materiałów, a także używać konfiguracje dla różnych wariantów produktów. Generowanie listy materiałowej obejmuje opcje listy materiałów takie jak filtrowanie, sortowanie i eksport.

Więcej o możliwościach edycji BOM możesz znaleźć też tutaj Zamiana elementów BOM w SOLIDWORKS Manage – Visiativ Poland

Stany wyświetlania

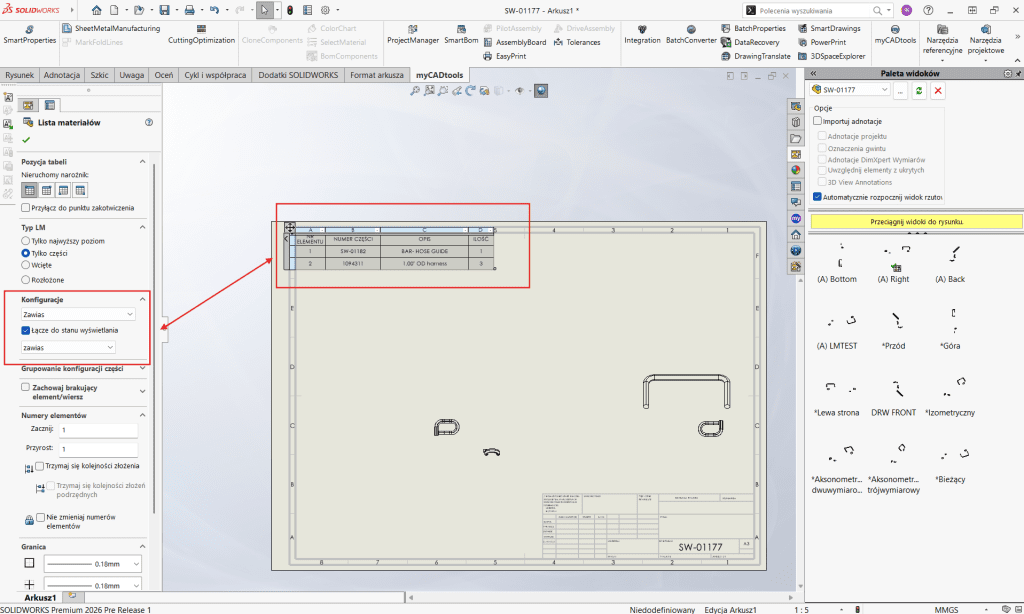

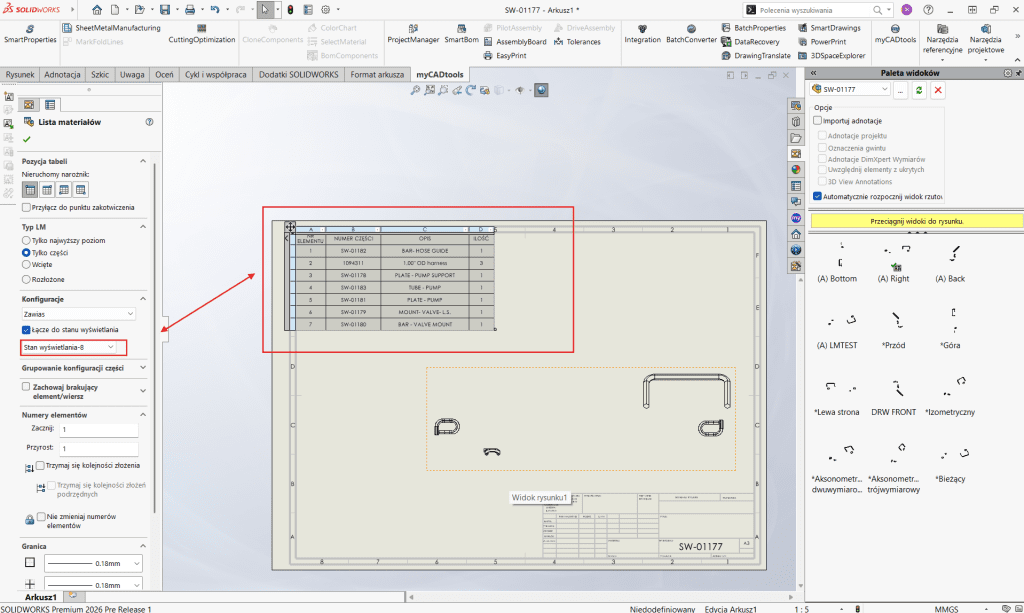

Nowość w SOLIDWORKS 2025 SP1 to możliwość połączenia BOM ze stanami wyświetlania. Dzięki tej funkcji lista materiałów (LM) pokazuje tylko te elementy, które są widoczne w określonym stanie wyświetlania. Funkcja dostępna w PropertyManager listy materiałów sprawia, że dokumentacja jest spójna, a liście BOM i widok złożenia zawierają identyczne dane. To eliminuje pomyłki i zwiększa czytelność.

Lista materiałów oraz właściwości listy materiałów

Użytkownik dostosowuje każdą listę materiałów (LM) w SOLIDWORKS CAD za pomocą właściwości listy materiałów. Określa, które kolumny są widoczne, jakie dane zostaną wygenerowane oraz jak wygląda tabela listy materiałowej. Opcje listy materiałów pozwalają na zmianę układu oraz dostosowanie zestawienia do wymagań projektu i produkcji.

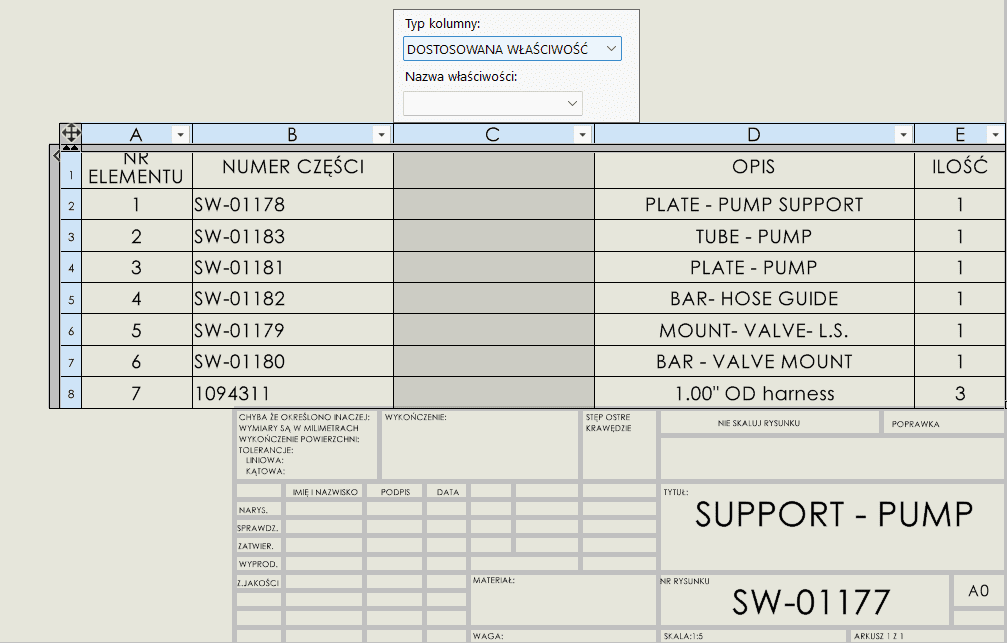

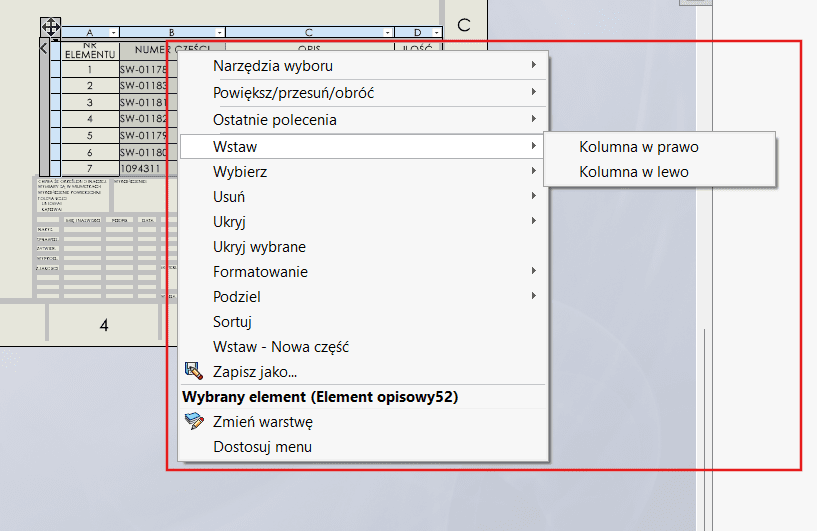

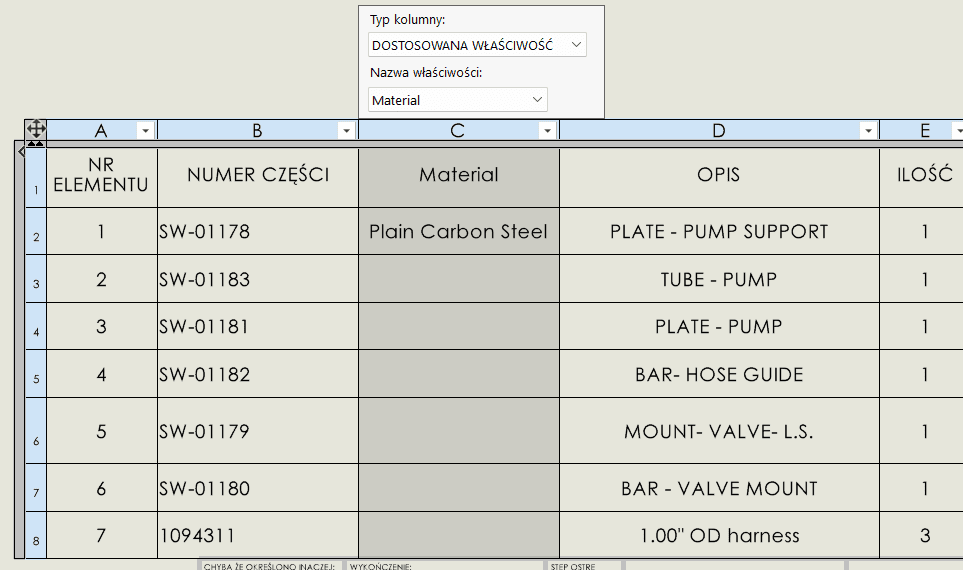

Właściwości listy materiałów umożliwiają zmianę wyglądu, układu oraz zawartości zestawienia. Dostępne są opcje takie jak kolumny listy materiałów, zmiana nazwy konfiguracji w BOM, przyczepiona lista materiałów czy dostosowywanie tabeli listy. Dzięki temu lista materiałowa widoczna w dokumentacji jest przejrzysta i zgodna z wymaganiami.

ExcelBOM2

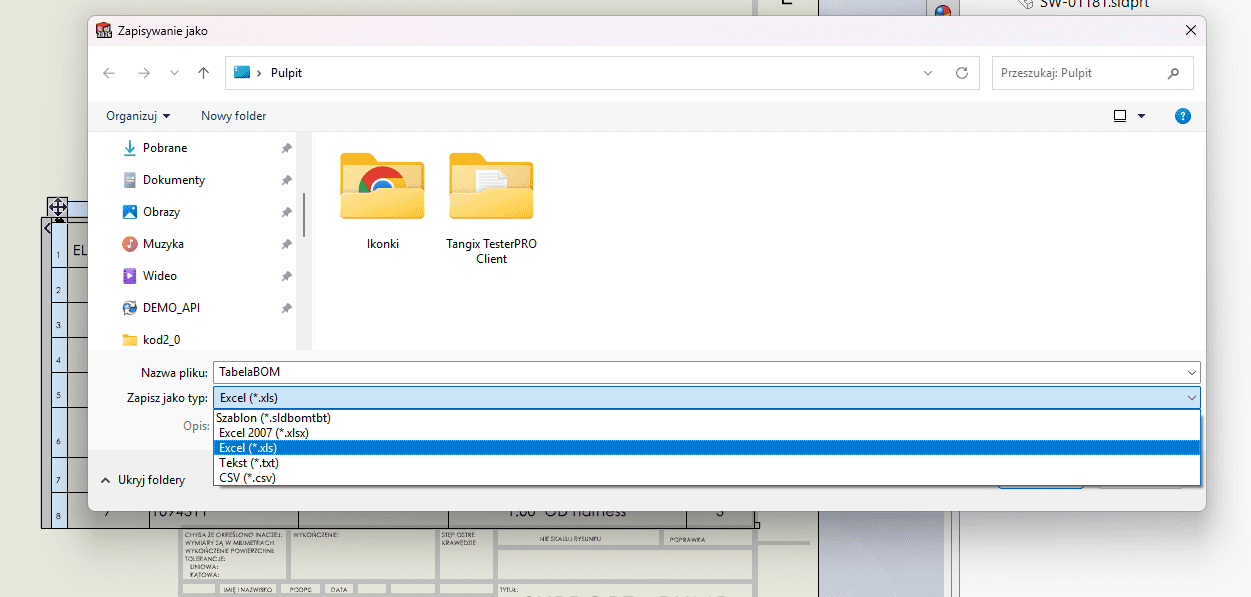

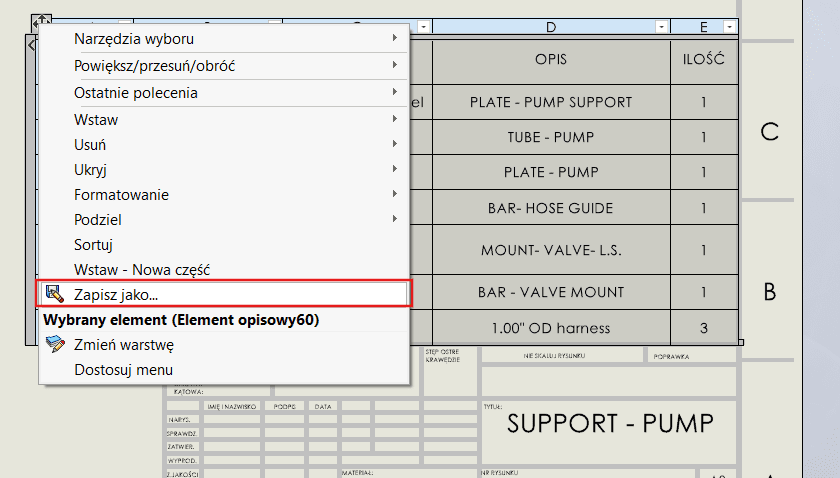

Narzędzie ExcelBOM2 wspiera wygenerowanie listy materiałów i eksport danych do arkusza Excel. Dzięki temu użytkownicy mogą wykorzystać tabelę konfiguracji Excel do analizy i tworzenia raportów. To rozwiązanie, opisane m.in. przez MacroSolid, wspiera automatyzację pracy i pozwala generować dane BOM w elastyczny sposób. Użytkownik może też wyświetlić tabelę listy w Excelu i kontynuować obróbkę.

Tabela listy materiałowej

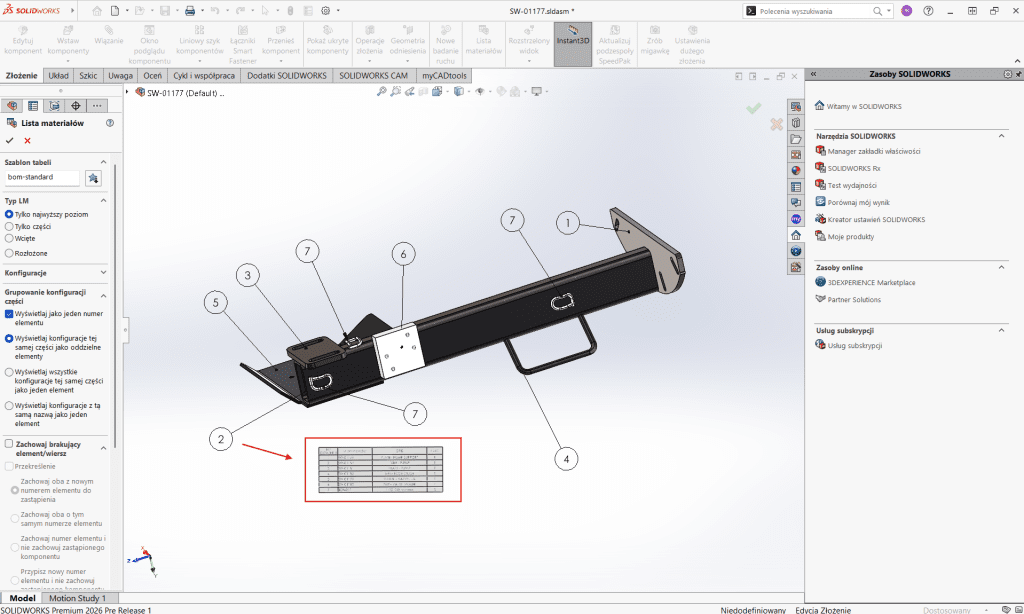

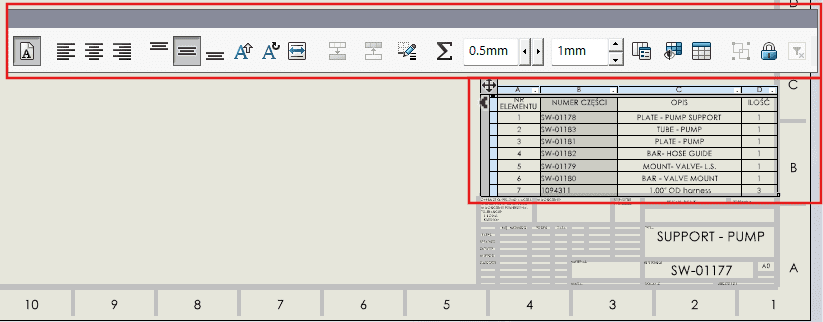

Tabela listy materiałowej może być tworzona bezpośrednio w złożeniu lub wstawiona do rysunku. Użytkownik może ukryć tabelę listy, dostosować kolumny i opcje oraz generować różne warianty w zależności od konfiguracji. Pomoc techniczna SOLIDWORKS i FAQ Baza Wiedzy SOLIDWORKS dostarczają wskazówek dotyczących pracy z listami materiałów, a lista dostępnych komponentów zawsze pozostaje aktualna. Dzięki temu materiałów BOM zostaną wygenerowane zgodnie z oczekiwaniami i dokumentacja jest w pełni spójna.

Podsumowanie

W SOLIDWORKS 2025 oraz SOLIDWORKS Composer praca z zestawieniami stała się prostsza, a także bardziej przejrzysta. Funkcje takie jak tabelaryczna lista materiałów, powiązanie BOM ze stanami wyświetlania czy ExcelBOM2 umożliwiają łatwe tworzenie i dostosowanie listy materiałów do wymagań projektu.

Lista materiałów (LM) w dokumentacji jest w pełni konfigurowalna – można zmieniać właściwości listy materiałów, edytować kolumny listy materiałów, korzystać z opcji takich jak dostosowywanie tabeli listy czy modyfikacja ustawień listy materiałowej. W SOLIDWORKS CAD oraz Composer możliwe jest także utworzyć listę materiałów, wstawić listę materiałów do rysunku, a nawet pracować z listami materiałów komponentów konstrukcji.

Integracja z Excelem (np. tabelą konfiguracji) oraz wsparcie FAQ, Bazy Wiedzy i pomocy technicznej SOLIDWORKS pozwala użytkownikom tworzyć spójną dokumentację. Następnie system automatycznie dostosowuje materiały i listy BOM do wymagań produkcji. Projekt dokładnie odzwierciedla to, co należy wytworzyć, a system generuje komponenty w sposób uporządkowany i zgodny z konfiguracją.
