Jak skonfigurować ustawienia druku w DraftSight?
25 maja 2025

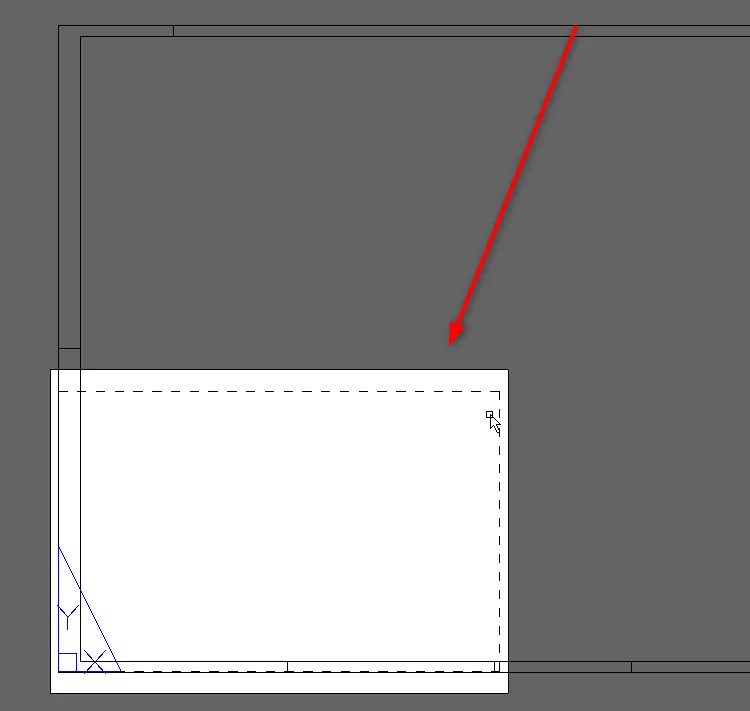

Podczas tworzenia projektów w DraftSight może się zdarzyć, że rozmiar papieru na karcie układu nie pasuje do zastosowanego bloku tytułowego – niezależnie od tego, czy pracujesz w przestrzeni modelu z widokiem Viewport, czy umieszczasz elementy na arkuszu. Tego rodzaju niezgodność może wpłynąć negatywnie na jakość wydruku i układ dokumentacji. Dlatego tak istotne jest, aby odpowiednio skonfigurować ustawienia druku w DraftSight – pozwoli to uniknąć błędów i uzyskać precyzyjne wydruki zgodne z założeniami projektowymi.
Tworzenie i stosowanie konfiguracji wydruku w DraftSight pozwala na precyzyjne dostosowanie parametrów druku do konkretnego bloku tytułowego i układu. Dzięki utworzeniu szablonów rysunków pliki będą automatycznie korzystać z właściwej konfiguracji wydruku, co upraszcza proces i minimalizuje ryzyko błędów. Poniżej znajdziesz szczegółowe kroki, jak stworzyć konfigurację wydruku w DraftSight, aby idealnie dopasować ją do bloku tytułowego na arkuszu. A to zapewni optymalne wyniki podczas drukowania.
Tworzenie konfiguracji ustawień druku w DraftSight

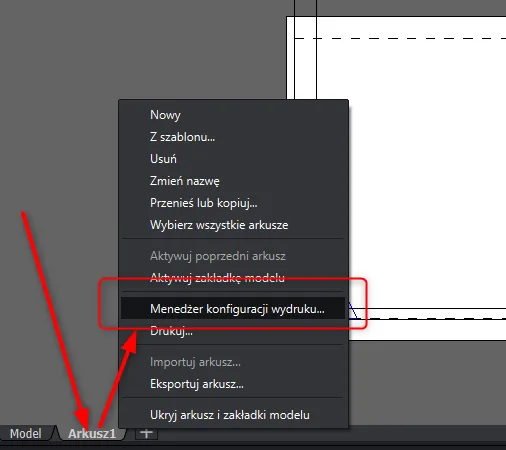

Rozpocznij od kliknięcia prawym przyciskiem myszy na zakładkę Arkusz, a następnie wybierz z menu opcję Menedżer konfiguracji wydruku.

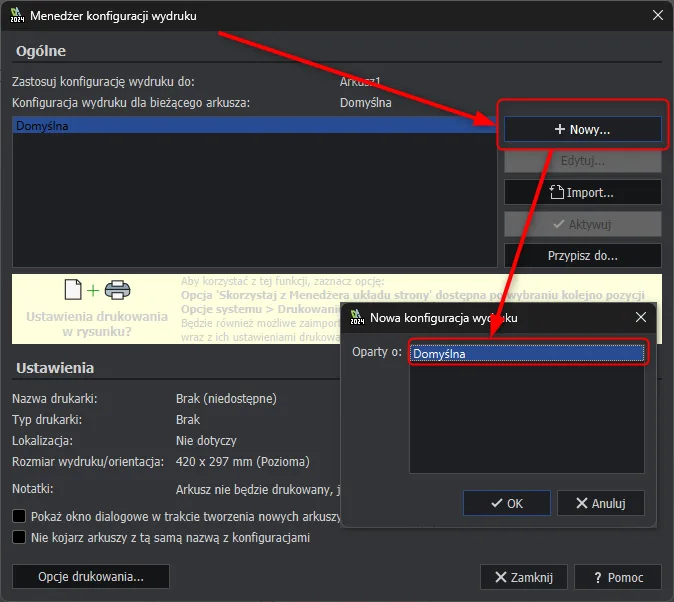

W Menedżerze konfiguracji wydruku kliknij przycisk +Nowa. Jeśli nie masz jeszcze żadnych zapisanych konfiguracji, wybierz wariant Domyślne jako punkt wyjścia.

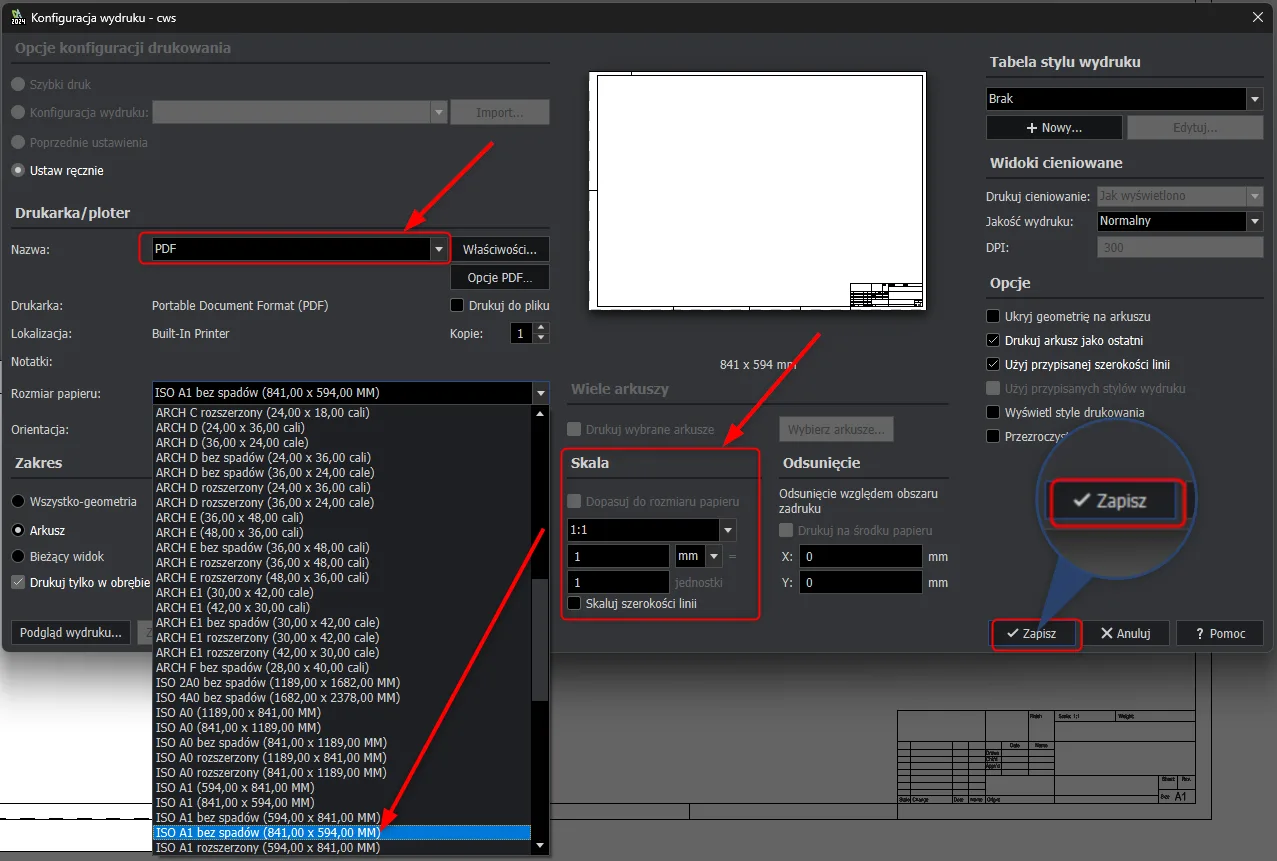

W sekcji dotyczącej wyboru urządzenia drukującego zaznacz opcję PDF – DraftSight domyślnie oferuje możliwość generowania plików w tym formacie. Dobierz odpowiedni format papieru i uzupełnij pozostałe parametry zgodnie z potrzebami, na przykład ustawiając skalę 1:1 lub ograniczając wydruk do określonego obszaru arkusza. Dodatkowe informacje na temat stylów wydruku znajdziesz w dokumentacji funkcji związanych z tabelami stylów.
Zapis i lokalizacja konfiguracji druku
Po określeniu wszystkich preferencji zapisz nową konfigurację w miejscu dostępnym dla Ciebie i innych członków zespołu. Najlepiej wykorzystać do tego folder lokalny lub współdzielony dysk sieciowy. Unikniesz w ten sposób ryzyka utraty plików po aktualizacji lub reinstalacji DraftSight.

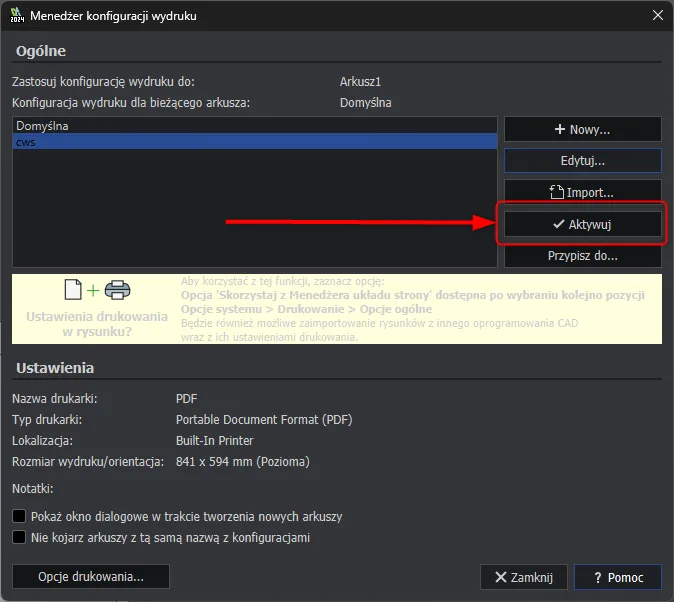

Po zapisaniu należy aktywować przygotowaną konfigurację, aby była domyślnie stosowana przy kolejnych wydrukach. W ten sposób zachowasz spójność w obrębie wszystkich projektów. Natomiast ustawienia druku w DraftSight zostaną automatycznie zastosowane przy tworzeniu nowych rysunków.
Zapis konfiguracji jako szablon rysunku
Aby uprościć przyszłą pracę, zapisz bieżące ustawienia jako plik szablonu rysunku z rozszerzeniem *.dwt. Dzięki temu każdorazowe rozpoczęcie projektu będzie bazowało na już skonfigurowanych parametrach wydruku.

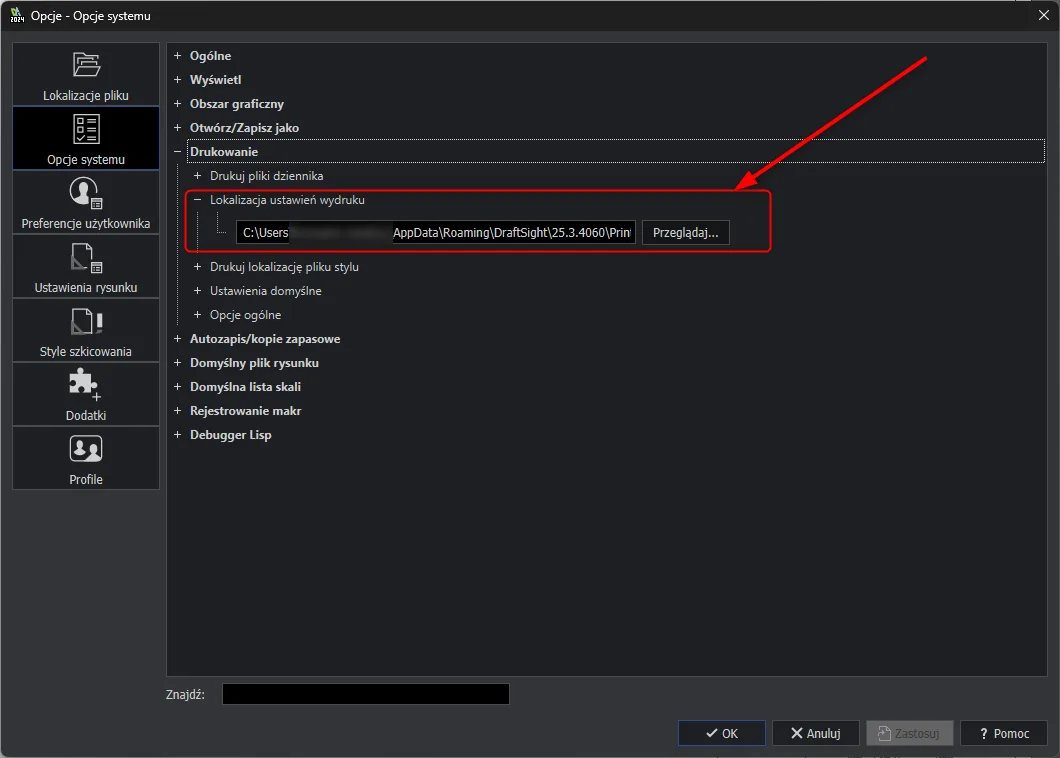

Upewnij się również, że w opcjach systemowych DraftSight ścieżka do plików stylów druku prowadzi do katalogu, w którym zapisano przygotowany szablon. To gwarantuje, że elementy graficzne i układ rysunku zostaną poprawnie odwzorowane podczas każdego wydruku.
Wsparcie techniczne i dalsze kroki
W przypadku jakichkolwiek pytań związanych z konfiguracją, skontaktuj się z naszym działem wsparcia technicznego. Zespół ekspertów pomoże w dopracowaniu konfiguracji i odpowie na wszystkie pytania dotyczące ustawień druku w DraftSight.
Jeżeli dopiero planujesz wdrożenie DraftSight w swojej firmie lub interesują Cię nowe możliwości rozbudowy obecnego systemu, chętnie przedstawimy dostępne opcje i aktualne oferty licencyjne. Zapraszamy do kontaktu.
