Jak działa generatywne rysowanie w SOLIDWORKS?

Czy kiedykolwiek marzyłeś o tym, aby ominąć żmudne tworzenie rysunków w SOLIDWORKS od podstaw? Większość projektantów zaczyna od pustej kartki – otwarcia szablonu, dodawania widoków, sekcji, wymiarów i detali. Teraz dzięki funkcji generatywnego rysowania w SOLIDWORKS możesz pominąć te kroki i od razu otrzymać wstępnie przygotowany arkusz rysunkowy z widokami, wymiarami i zalecanymi cięciami.

Generatywne rysowanie w SOLIDWORKS – jak to działa?

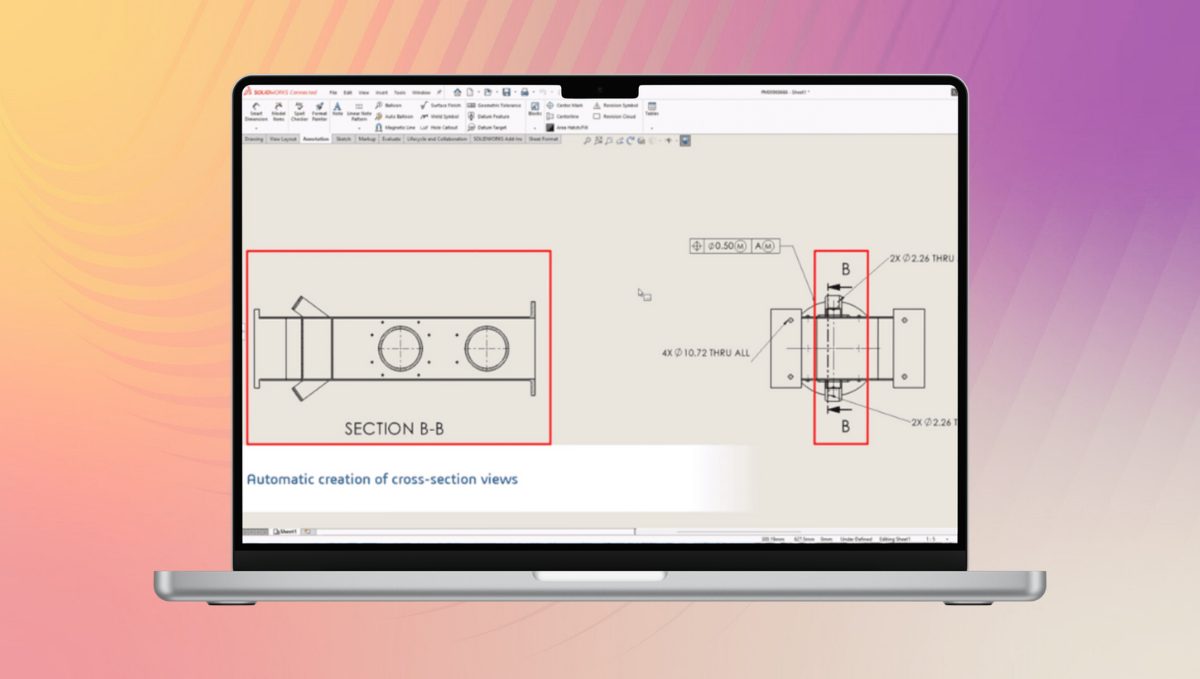

Środowisko generatywnego rysowania pozwala automatycznie tworzyć rysunki z modelu 3D w zaledwie kilku kliknięciach. Wystarczy otworzyć model i wybrać opcję „Automatyczne generowanie rysunku (BETA)”, aby system samodzielnie utworzył arkusz z odpowiednio rozmieszczonymi widokami i proponowanymi wymiarami.

Kluczowe funkcje automatycznego generowania rysunków:

• Automatyczne rozpoznawanie otworów dzięki sztucznej inteligencji (AI).

• Inteligentne rozmieszczanie widoków, bez nakładania się na siebie czy na adnotacje.

• Dopasowanie formatu arkusza do standardów branżowych części i zespołów.

• Optymalne skalowanie i układ widoków, nawet dla długich elementów, tak aby wszystkie szczegóły były czytelne.

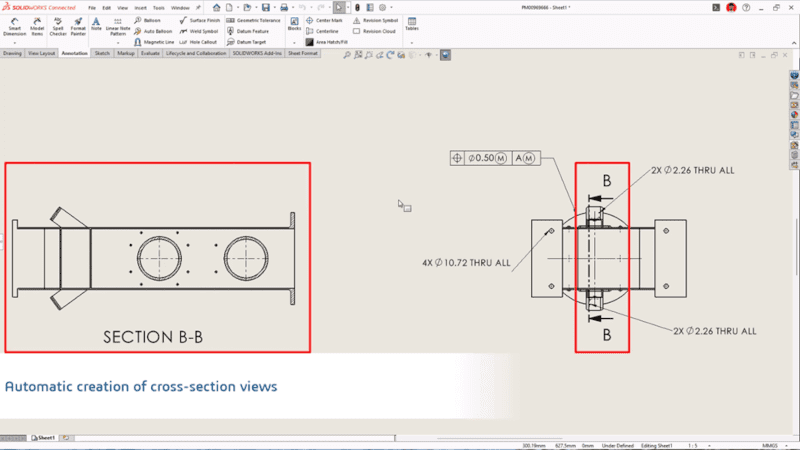

Dzięki temu jednym kliknięciem możesz przejść od modelu 3D do wstępnego arkusza rysunkowego i od razu rozpocząć jego edycję. System automatycznie dodaje przekroje, a Ty możesz je dopracować lub dodać kolejne w razie potrzeby.

Dlaczego warto korzystać z generatywnego rysowania w SOLIDWORKS?

Generatywne rysowanie w SOLIDWORKS nie tylko przyspiesza tworzenie rysunków, ale pozwala również projektantom skupić się na najważniejszych aspektach pracy:

• Czy schemat wymiarowania odzwierciedla zamysł projektowy?

• Czy tolerancje odpowiadają procesowi produkcji i kontroli części?

• Czy notatki i oznaczenia są czytelne i zrozumiałe?

Eliminując powtarzalne kroki, automatyzacja zwiększa efektywność i zapewnia przejrzystość rysunków, co jest szczególnie przydatne w przypadku pryzmatycznych części, wsporników, płyt, obudów czy podzespołów codziennego użytku.

Jak wypróbować funkcję automatycznego generowania rysunków?

Funkcja jest dostępna w 3DEXPERIENCE SOLIDWORKS oraz SOLIDWORKS with Cloud Services. Możesz ją uruchomić na trzy sposoby:

1. Kliknij Plik → Automatyczne generowanie rysunku (BETA).

2. Kliknij prawym przyciskiem myszy część, podzespół lub zespół w drzewie FeatureManager i wybierz Automatycznie generuj rysunek (BETA).

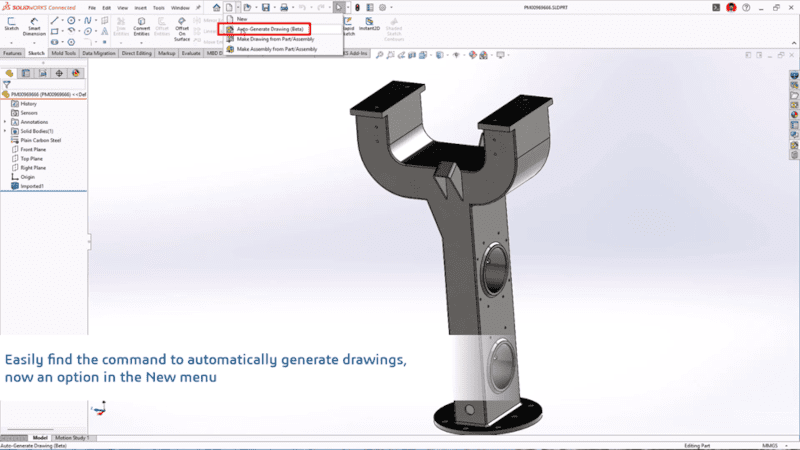

3. W menu Nowy wybierz Automatyczne generowanie rysunku (BETA).

Spróbuj już dziś i odkryj, jak generatywne rysowanie w SOLIDWORKS może zrewolucjonizować Twój proces projektowania – od pustej kartki do gotowego arkusza rysunkowego w kilka chwil.

Podsumowanie

Funkcja generatywnego rysowania w SOLIDWORKS pozwala nie tylko oszczędzić czas, ale także zwiększa precyzję i przejrzystość rysunków. Dzięki niej możesz skupić się na najważniejszych aspektach projektowania, zamiast wykonywać żmudne, powtarzalne kroki.

Chcesz w pełni wykorzystać możliwości tej funkcji? Zachęcamy do uczestnictwa w naszych szkoleniach z SOLIDWORKS, podczas których krok po kroku poznasz wszystkie funkcjonalności automatycznego generowania rysunków. Nasi eksperci pokażą, jak efektywnie wdrożyć generatywne rysowanie w codziennej pracy, zapewniając maksymalną wydajność projektowania.

Jeśli masz pytania lub chcesz uzyskać wersję demonstracyjną, skontaktuj się z nami. Nasi specjaliści doradzą, jak najlepiej wykorzystać SOLIDWORKS w Twojej firmie i pokażą, jak przyspieszyć proces projektowania bez utraty jakości.
