DraftSight - zgodność wersji i zapisywanie plików w starszych wersjach

Zgodności wersji i zapisywanie plików w DraftSight – co warto wiedzieć

Program DraftSight standardowo zapisuje rysunki w popularnym formacie DWG. Ten format binarny zawiera dane projektowe 2D i 3D oraz metadane opisujące plik. Użytkownik może jednak swobodnie zmienić sposób zapisu, korzystając z opcji Zapisz jako i wybierając odpowiedni typ pliku z rozwijanej listy.

W ten sposób DraftSight pozwala tworzyć i przechowywać projekty nie tylko w DWG, ale też w formatach takich jak .dxf, .dwf, .dwt czy .dws. To znacznie ułatwia współpracę w zróżnicowanych środowiskach CAD.

Starsze i nowsze wersje plików – jak uniknąć problemów

Choć nowsze wersje DraftSight bez problemu otwierają pliki utworzone w starszych wydaniach programu, sytuacja odwrotna bywa kłopotliwa. Przykładowo, plik DWG zapisany w DraftSight 2024 może być niedostępny dla użytkownika korzystającego z DraftSight 2015. Powód? Starsza wersja nie obsługuje formatu R2018, który obowiązuje od wersji DraftSight 2018.

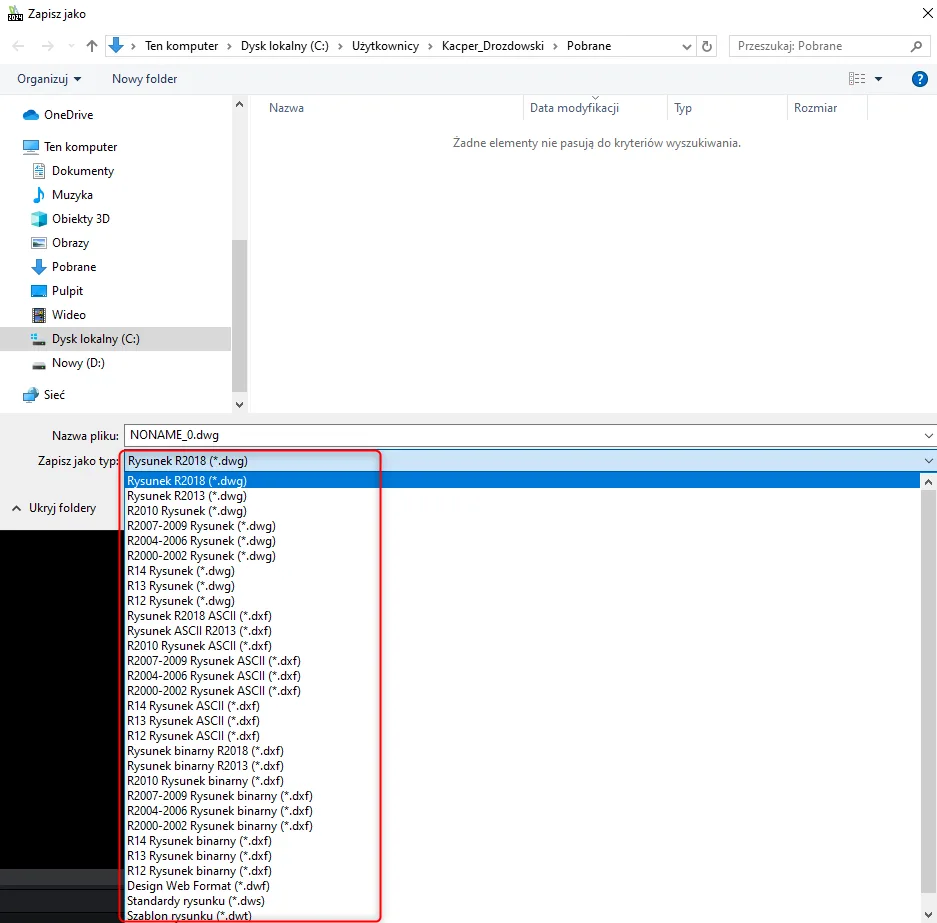

Aby uniknąć tego typu niezgodności, wystarczy zmienić wersję zapisu pliku. Opcja Zapisz jako typ umożliwia przekonwertowanie projektu na starszy format, zgodny ze starszymi edycjami programu.

Jakie formaty obsługują poszczególne wersje DraftSight?

Poniżej przedstawiamy zestawienie natywnych formatów plików przypisanych do różnych edycji DraftSight:

Wersje DraftSight i ich natywne formaty:

• DraftSight 2018 – 2024: R2018

• DraftSight 2013 (V1R4) – 2017: R2013

• DraftSight 2010 (V1R1) – 2012 (V1R3): R2010

Dzięki znajomości tych zależności łatwiej zdecydować, w jakim formacie zapisać plik, aby był on możliwy do otwarcia w konkretnej wersji oprogramowania. Na przykład, jeśli projekt powstał w DraftSight 2024, domyślnie zostanie zapisany jako R2018. Chcąc otworzyć go w DraftSight 2015, należy ręcznie zmienić typ zapisu na starszy – np. R2013 lub R2010 – w zależności od potrzeb.

Dlaczego zgodności wersji i zapisywanie plików w DraftSight są tak ważne?

Zachowanie spójności pomiędzy wersjami oprogramowania i właściwe zapisywanie plików pozwalają uniknąć przestojów w pracy i problemów z otwieraniem dokumentów. To także kluczowy element współpracy między użytkownikami różnych edycji DraftSight. Właściwe konfigurowanie formatów zapisu sprzyja ciągłości procesów projektowych i eliminuje ryzyko utraty danych.

Dzięki elastyczności narzędzi oferowanych przez DraftSight, użytkownik ma pełną kontrolę nad tym, w jakim formacie przechowuje swoje rysunki – co przekłada się na wyższą efektywność i płynność działania.

Potrzebujesz pomocy?

Jeśli masz pytania związane z kompatybilnością plików lub ich konwersją, nasz zespół techniczny chętnie Ci pomoże. Zachęcamy także do przeczytania innych porad, np. o skalowaniu wzdłuż osi X, Y i Z w DraftSight.
