Dlaczego warto integrować DraftSight z systemami PDM i PLM w zarządzaniu projektami CAD?

DraftSight – nowoczesne oprogramowanie CAD

DraftSight to profesjonalne oprogramowanie CAD, które od lat wspiera inżynierów, projektantów i architektów w pracy nad dokumentacją techniczną. Opracowany przez DASSAULT SYSTÈMES, ten program łączy w sobie prostotę obsługi z rozbudowanymi możliwościami, dzięki czemu sprawdza się zarówno w małych biurach projektowych, jak i w dużych przedsiębiorstwach przemysłowych.

Jako alternatywa dla innych systemów CAD, program DraftSight oferuje pełną zgodność z formatami DWG i DXF, a także szeroki wybór narzędzi, które przyspieszają i ułatwiają proces projektowania.

Projekty CAD i obsługa plików DWG oraz DXF

Jednym z kluczowych atutów DraftSight jest wsparcie dla najpopularniejszych formatów branżowych – plików DWG i DXF. Dzięki temu użytkownicy mogą bezproblemowo otwierać, edytować i zapisywać dokumentację przygotowaną w innych systemach CAD.

Takie podejście eliminuje bariery w komunikacji między zespołami projektowymi oraz umożliwia sprawne prowadzenie nawet złożonych projektów CAD. Dodatkowo DraftSight oferuje narzędzia CAD umożliwiające automatyzację pracy, co zwiększa produktywność w codziennych zadaniach.

Funkcjonalności DraftSight jako rozwiązanie CAD – modelowanie 2D i 3D

Funkcjonalności programu DraftSight obejmują szeroki zakres możliwości – od podstawowej edycji rysunków 2D po zaawansowane opcje, takie jak modelowanie 3D.

Do najważniejszych funkcji należą:

• tworzenie i edycja dokumentacji 2D,
• praca na warstwach i zarządzanie strukturą projektu,
• obsługa bloków i bibliotek symboli,
• interfejs API umożliwiający personalizację i integrację,
• zaawansowane narzędzia CAD do analizy i automatyzacji,
• narzędzia DraftSight Mechanical dla inżynierii mechanicznej.

Dzięki temu program DraftSight wspiera zarówno klasyczne projekty CAD, jak i nowoczesne procesy projektowe oparte o zaawansowane narzędzia projektowe.

Wersje DraftSight i dostępne pakiety licencyjne

Program DraftSight dostępny jest w kilku wariantach, które różnią się zakresem funkcji i sposobem wykorzystania. Dzięki temu każda firma – od jednoosobowych biur projektowych po duże przedsiębiorstwa – znajdzie odpowiednie rozwiązanie.

Oprogramowanie DraftSight Professional

DraftSight Professional to wersja skierowana do mniejszych biur projektowych i inżynierów indywidualnych. Oferuje wszystkie kluczowe funkcjonalności programu DraftSight potrzebne do pracy z dokumentacją 2D, a także dodatkowe narzędzia zwiększające efektywność, np.:

• obsługę makr i automatyzacji,
• import i eksport plików w wielu formatach,
• rozszerzone możliwości edycji plików DWG i DXF.

Oprogramowanie DraftSight Premium

DraftSight Premium to rozszerzona wersja programu, która poza funkcjami DraftSight Professional obejmuje także modelowanie 3D. To propozycja dla użytkowników potrzebujących nie tylko edycji 2D, ale również pełnego wsparcia w zakresie projektowania przestrzennego.

Dodatkowo funkcjonalność DraftSight Premium pozwala na integrację z systemami zarządzania danymi i współpracę w środowisku 3DEXPERIENCE. Więcej o 3DEXPERIENCE w DraftSight znajdziesz tutaj 3DEXPERIENCE DRAFTSIGHT.

Oprogramowanie DraftSight Enterprise

DraftSight Enterprise został zaprojektowany z myślą o większych firmach, które wymagają stabilnego wsparcia technicznego oraz centralnego zarządzania licencjami.

Do kluczowych zalet należą:

• pakiety DraftSight Enterprise obejmujące wsparcie IT i aktualizacje,
• łatwe wdrażanie w organizacjach dzięki draftsight enterprise network,
• pełna kompatybilność z systemami PDM i PLM.

Oprogramowanie DraftSight Enterprise Plus

Najbardziej rozbudowaną wersją jest DraftSight Enterprise Plus. Obejmuje ona wszystkie funkcjonalności dostępne w niższych pakietach oraz pełną integrację z platformą 3DEXPERIENCE.

To rozwiązanie dla firm, które oczekują nie tylko zaawansowanych narzędzi projektowych, ale również możliwości pracy w chmurze i pełnej kontroli nad zarządzaniem cyklem życia projektu.

DraftSight licencja – stanowiskowa, sieciowa czy wieczysta?

Licencja stanowiskowa DraftSight

Licencja stanowiskowa przypisana jest do jednego komputera. To rozwiązanie dedykowane dla użytkowników indywidualnych lub mniejszych firm, gdzie oprogramowanie wykorzystywane jest przez pojedynczych projektantów.

Licencja sieciowa DraftSight

Licencja sieciowa pozwala korzystać z funkcji draftsight enterprise network, czyli scentralizowanego zarządzania licencjami w dużych zespołach. Dzięki temu program może być używany na wielu stanowiskach w zależności od dostępnej puli licencji.

Licencja czasowa DraftSight

Licencja czasowa to elastyczny model subskrypcyjny, np. roczny. Pozwala dopasować koszty użytkowania do bieżących potrzeb projektowych i uniknąć dużej inwestycji jednorazowej.

Licencja wieczysta DraftSight

Licencja wieczysta DraftSight daje firmom możliwość zakupu programu na stałe, bez konieczności odnawiania abonamentu. To korzystne rozwiązanie dla przedsiębiorstw planujących długoterminowe wykorzystanie oprogramowania.

Nowe licencje DraftSight

Nowe licencje DraftSight zostały dostosowane do integracji z platformą 3DEXPERIENCE, co umożliwia płynną współpracę z systemami PDM i PLM oraz łatwiejsze zarządzanie projektami w środowisku chmurowym.

Menadżer licencji DraftSight

Menadżer licencji ułatwia zarządzanie dostępem do programu w dużych organizacjach. Administratorzy mogą w prosty sposób kontrolować przydział licencji, monitorować wykorzystanie oraz optymalizować koszty.

Więcej o licencjonowaniu znajdziesz tutaj Licencjonowanie SOLIDWORKS.

Aktywacja DraftSight

Aktywacja DraftSight to proces niezbędny do rozpoczęcia pracy z programem. Podobnie jak w przypadku oprogramowania SolidWorks, aktywacja i dezaktywacja licencji mają kluczowe znaczenie przy przenoszeniu oprogramowania na inny komputer lub w przypadku zmiany stanowiska pracy.

Dzięki mechanizmowi aktywacji możliwe jest szybkie przypisanie licencji do konkretnego urządzenia, a następnie jej dezaktywacja, gdy zajdzie potrzeba przeniesienia programu na nowy sprzęt. Taki model zwiększa elastyczność zarządzania oprogramowaniem i jest szczególnie przydatny w firmach, które wykorzystują wiele stanowisk projektowych. Więcej jak przeprowadzić dezaktywacje SOLIDWORKS podobno jak w DraftSight można poczytać tutaj Jak przeprowadzić dezaktywację licencji SOLIDWORKS?.

Pobranie plików instalacyjnych DraftSight

Proces pobrania plików instalacyjnych DraftSight oraz jego instalacja jest szybki i intuicyjny. Użytkownik otrzymuje wsparcie na każdym etapie – od aktywacji DraftSight, aż po konfigurację licencji DraftSight Premium lub innej wersji. Jak pobrać i poprawnie zainstalować DraftSight Enterprise możesz poczytać w naszym artykule link do strony Instrukcja instalacji DraftSight Enterprise.

Instalacja DraftSight – od aktywacji do pracy w środowisku PDM i PLM

Jak wygląda uruchomienie oprogramowania DraftSight w praktyce? Po pobraniu i instalacji DraftSight, użytkownik musi przejść przez proces aktywacji licencji, podobny do tego znanego z oprogramowania SolidWorks. Jest to szczególnie ważne, gdy następuje zmiana stanowiska lub przeniesienie programu na inny komputer – wtedy konieczna jest również dezaktywacja i ponowna aktywacja licencji, jak wymieniłem w nagłówku wyżej o aktywacji DraftSight.

Uruchomieniem oprogramowania DraftSight? Po pomyślnej aktywacji DraftSight jest gotowy do pracy – zarówno w trybie lokalnym, jak i w pełnej integracji z systemami PDM i PLM. W tym momencie użytkownik zyskuje nie tylko dostęp do wszystkich funkcjonalności programu DraftSight, ale także możliwość płynnego zarządzania dokumentacją w większej organizacji.

Dzięki temu pierwsze uruchomienie DraftSight to nie tylko start programu CAD, ale także początek pracy w nowoczesnym, zintegrowanym środowisku inżynierskim, które wspiera zarówno zarządzanie plikami DWG, jak i kompleksowe zarządzanie projektami.

Integracja DraftSight z 3DEXPERIENCE i systemami PLM

Jednym z najważniejszych kierunków rozwoju jest integracja DraftSight z platformą 3DEXPERIENCE. Dzięki temu użytkownicy zyskują dostęp do chmurowego środowiska pracy, w którym można łączyć dane CAD, dokumenty i procesy biznesowe. Więcej o integracji DraftSight z platformą 3DEXPERIENCE jest w Jak zintegrować Dassault Systèmes DraftSight z 3DEXPERIENCE?

Korzyści z integracji DraftSight i PLM

Połączenie DraftSight z systemami PLM i PDM przynosi szereg korzyści:

• centralne zarządzanie plikami DWG,
• lepsza kontrola nad wersjami dokumentacji,
• pełne zarządzanie projektami i procesami zatwierdzania,
• wsparcie dla zarządzania cyklem życia projektu od koncepcji po produkcję.

Połączenie DraftSight i SOLIDWORKS PDM – efektywne zarządzanie danymi projektowymi

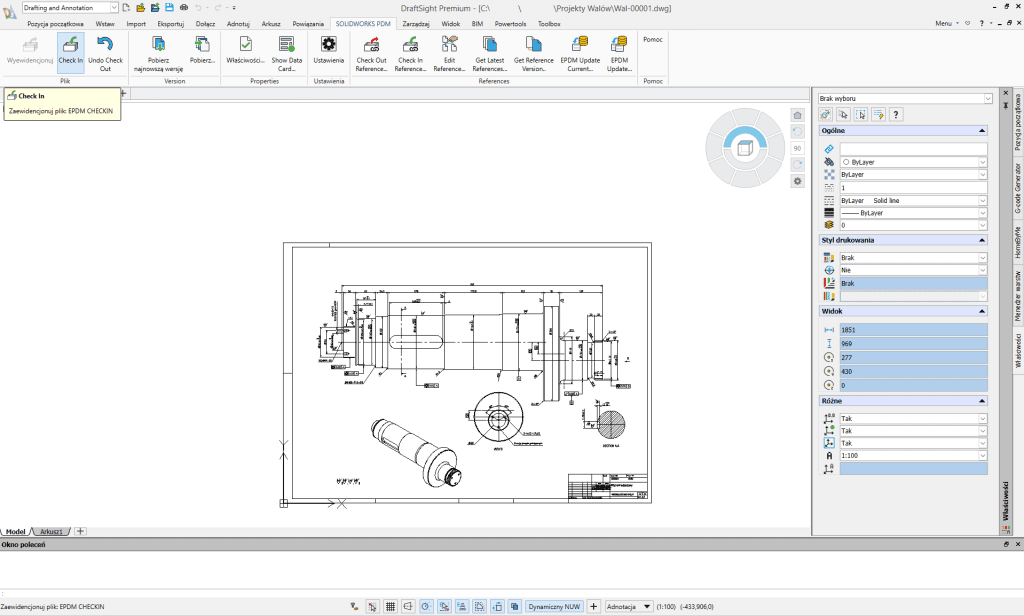

Interfejs DraftSight z aktywną wstążką SOLIDWORKS PDM. Użytkownik może z poziomu programu łatwo wybrać opcję Check In i zapisać nowo utworzony rysunek DWG w przechowalni PDM. Dzięki temu plik od razu trafia do centralnego repozytorium, gdzie można nim zarządzać zgodnie z procedurami firmowymi.

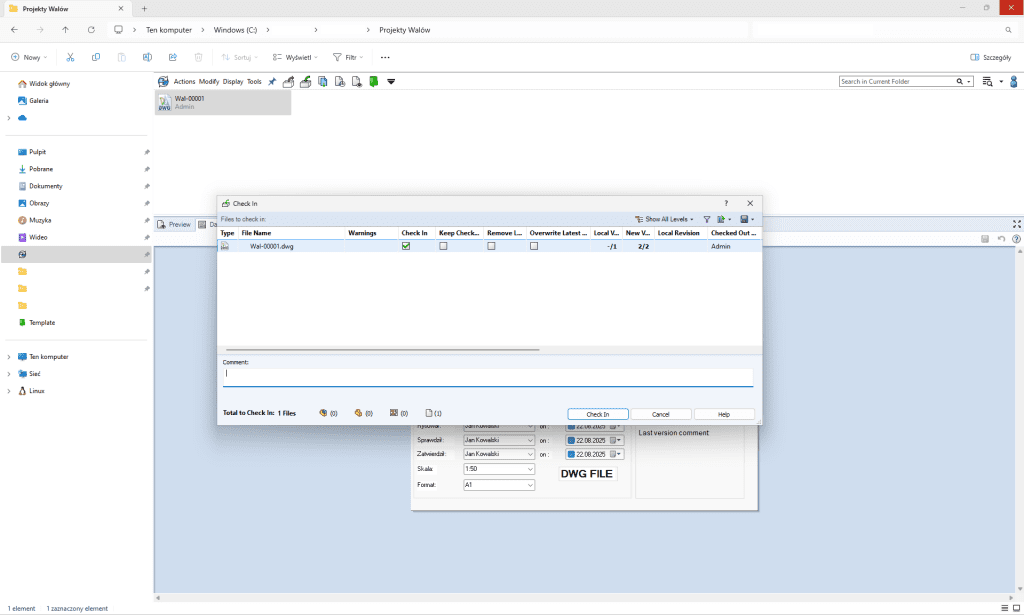

Okno przechowalni PDM z listą plików do zaewidencjonowania. Widoczne są informacje o wersji, rewizji i autorze dokumentu, a także możliwość dodania komentarza i określenia szczegółów wersjonowania.

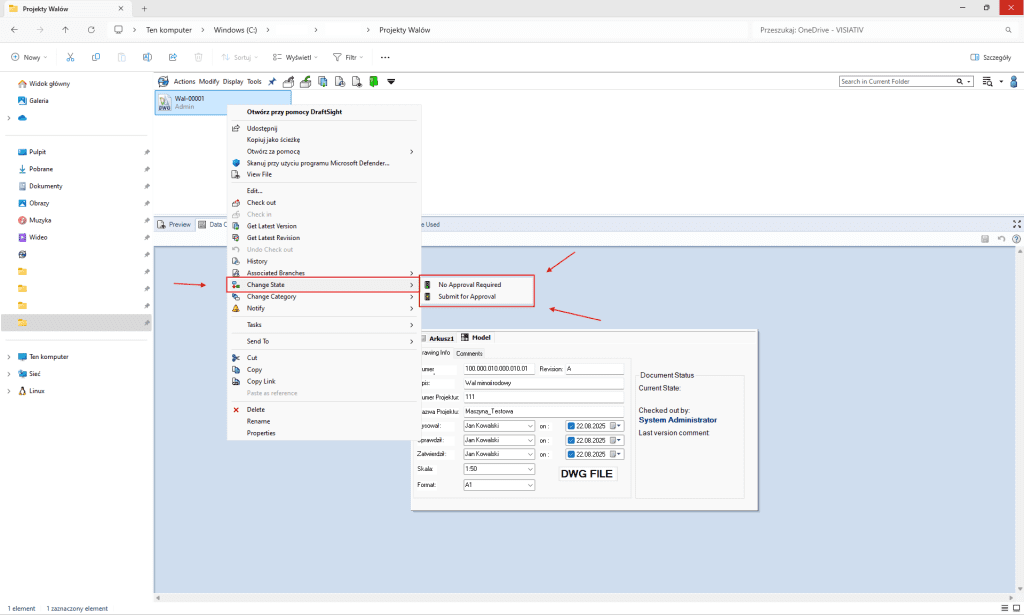

Menu kontekstowe z opcją Change State pozwala zmienić status dokumentu, np. przekazać go do zatwierdzenia (Submit for Approval). Funkcja ta wspiera kontrolę nad cyklem życia dokumentacji i usprawnia obieg plików w organizacji.

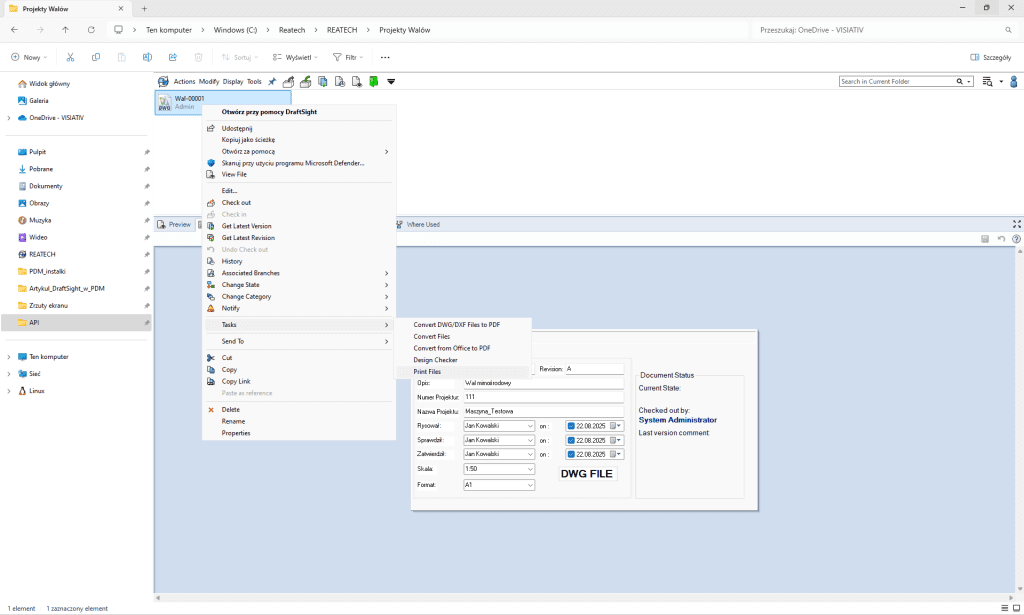

Rozszerzone menu PDM umożliwia wykonywanie dodatkowych zadań, takich jak konwersja plików DWG/DXF do PDF, sprawdzanie projektu czy automatyczna konwersja dokumentów biurowych. To pozwala zautomatyzować wiele powtarzalnych czynności i przyspieszyć pracę zespołu.

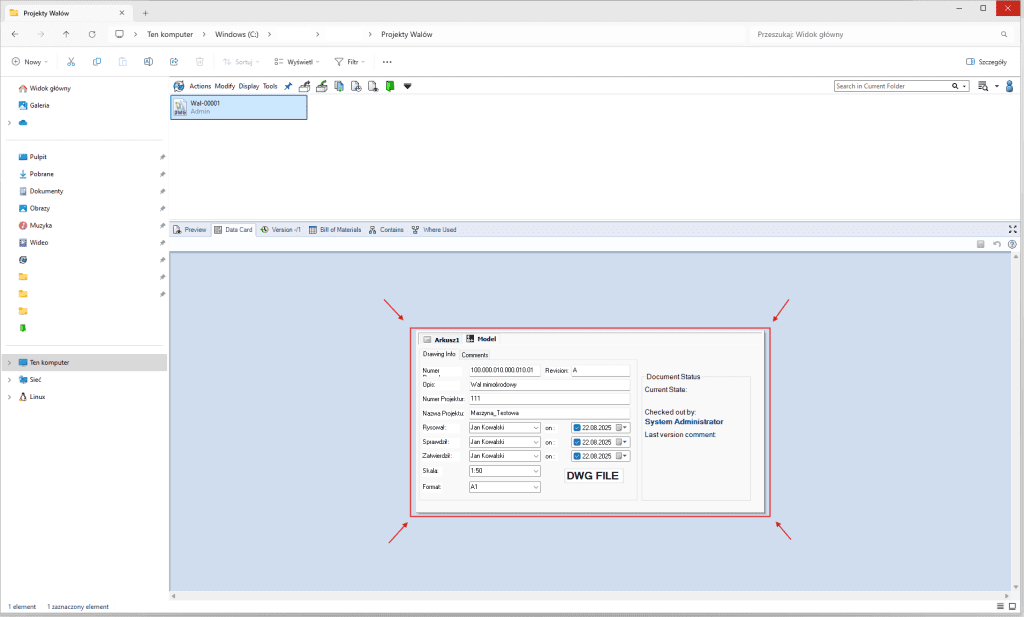

Karta danych (Data Card) wypełniona informacjami o projekcie. Znajdują się tu m.in. numer rysunku, opis, nazwa projektu, osoby odpowiedzialne, skala oraz format arkusza. Dane te stanowią centralne źródło informacji dostępne dla całego zespołu.

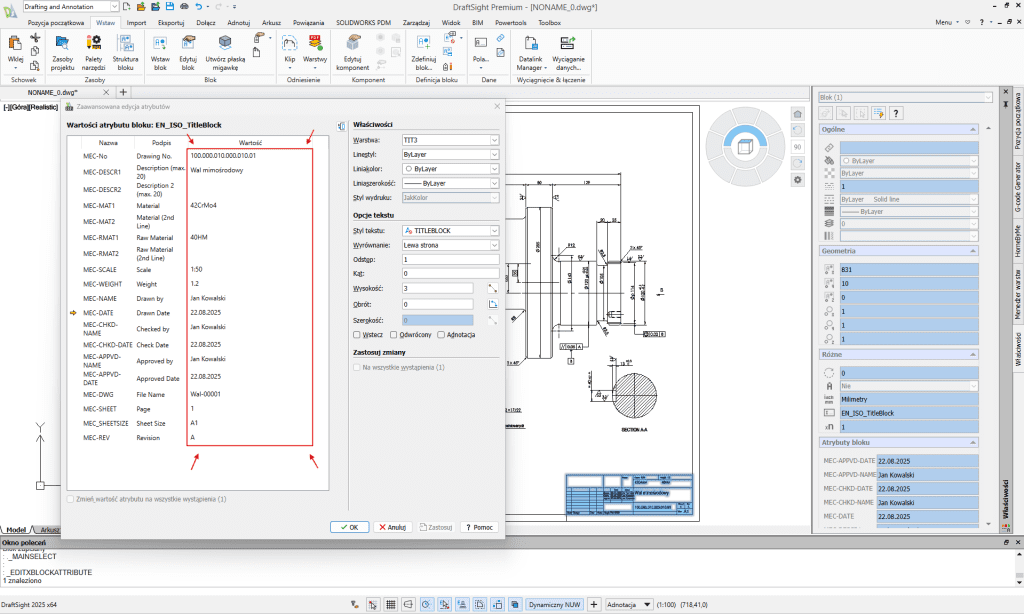

Automatyczne uzupełnienie pól w tabelce rysunkowej na podstawie danych wprowadzonych w PDM. Eliminuje to konieczność ręcznego przepisywania informacji i minimalizuje ryzyko błędów.

Zmiany wprowadzone w karcie informacyjnej PDM – takie jak nazwiska osób odpowiedzialnych, rewizja czy format – zostają automatycznie zsynchronizowane z tabelką tytułową rysunku w DraftSight. Dokumentacja pozostaje spójna i zawsze aktualna.

Szkolenia DraftSight – podstawy i zaawansowany

Aby w pełni wykorzystać możliwości programu DraftSight, warto skorzystać z dedykowanych szkoleń. Oferujemy kurs DraftSight Podstawy, przeznaczony dla osób rozpoczynających pracę w środowisku CAD, który obejmuje m.in. tworzenie i edycję rysunków 2D, pracę na warstwach, obsługę bloków oraz przygotowanie dokumentacji technicznej.

Dla bardziej doświadczonych użytkowników przygotowaliśmy szkolenie DraftSight Zaawansowany, w którym uczestnicy poznają narzędzia automatyzujące pracę, funkcje związane z modelowaniem 3D, integracją z systemami PDM/PLM oraz personalizacją interfejsu. Dzięki praktycznym ćwiczeniom i wiedzy przekazywanej przez certyfikowanych trenerów, szkolenia pozwalają szybko podnieść efektywność pracy i w pełni wykorzystać potencjał oprogramowania.

Skontaktuj się z nami, aby dobrać odpowiednie szkolenie dla siebie lub swojego zespołu i sprawnie wdrożyć DraftSight w codzienną pracę.

Podsumowanie – wszystkie funkcjonalności DraftSight w jednym miejscu

Podsumowując, DraftSight oferuje znacznie więcej niż standardowe oprogramowanie CAD. To kompletne środowisko do pracy z projektami CAD, które zapewnia:

• obsługę DWG i DXF,
• elastyczne pakiety – od DraftSight Professional po DraftSight Enterprise Plus,
• wszystkie funkcjonalności DraftSight niezbędne w pracy projektowej,
• integrację z 3DEXPERIENCE PLM Services i SOLIDWORKS PDM,
• dostęp do zaawansowanych funkcji programu, takich jak modelowanie 3D czy zaawansowane narzędzia CAD.

Dzięki temu program DraftSight 2024 staje się nowoczesnym narzędziem do tworzenia i zarządzania dokumentacją techniczną – gotowym sprostać wyzwaniom zarówno małych biur projektowych, jak i globalnych przedsiębiorstw.
