Tworzenie dwuwymiarowych podziałów w xShape

Nowoczesne narzędzia cyfrowe najczęściej oparte są na języku angielskim, a ich oryginalne nazwy wynikają właśnie z tego. Platforma 3DEXPERIENCE posiada polską wersję językową, w której funkcja „Subdivisions” została przetłumaczona jako Podpodziały. W innych programach graficznych z polskim menu często pojawia się tłumaczenie „Prymitywy”, co trafnie obrazuje wstawianą geometrię – formę wyjściową. W przypadku 3DEXPERIENCE to nazewnictwo zostało dostosowane do realiów pracy inżynierskiej – użytkownik po wybraniu opcji widzi powierzchnię oraz linie podziału, które pozwalają stopniowo przekształcać Prymityw w docelowy kształt.

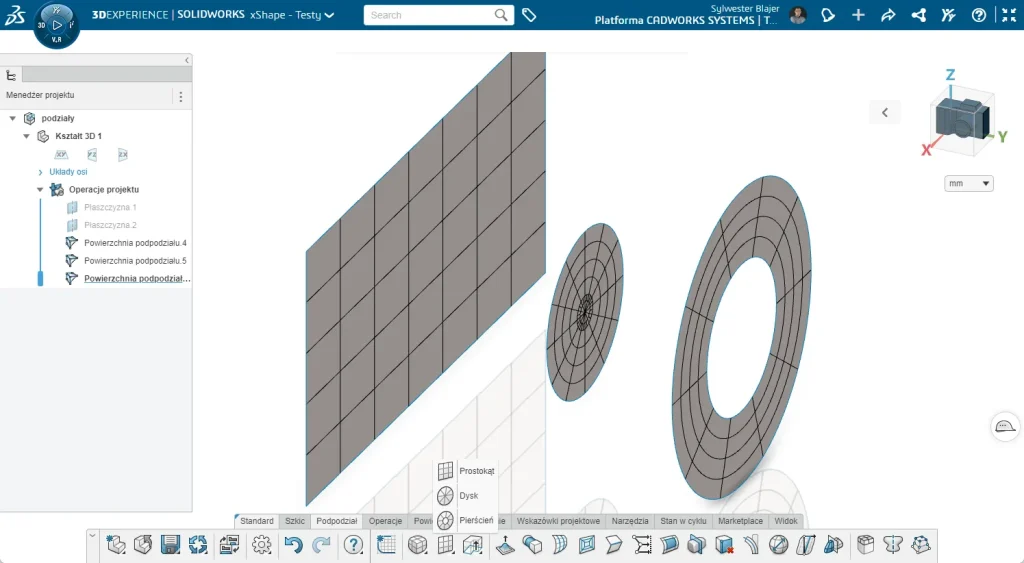

Aplikacja xShape, będąca częścią roli 3D Sculptor, umożliwia korzystanie z trzech podstawowych wariantów podziałów dwuwymiarowych. W projektowaniu 3D dają one dużą swobodę modelowania w sposób nieparametryczny. Mowa o:

• Podziale Prostokąta

• Podziale Dysku

• Podziale Pierścienia

Podział Prostokąta

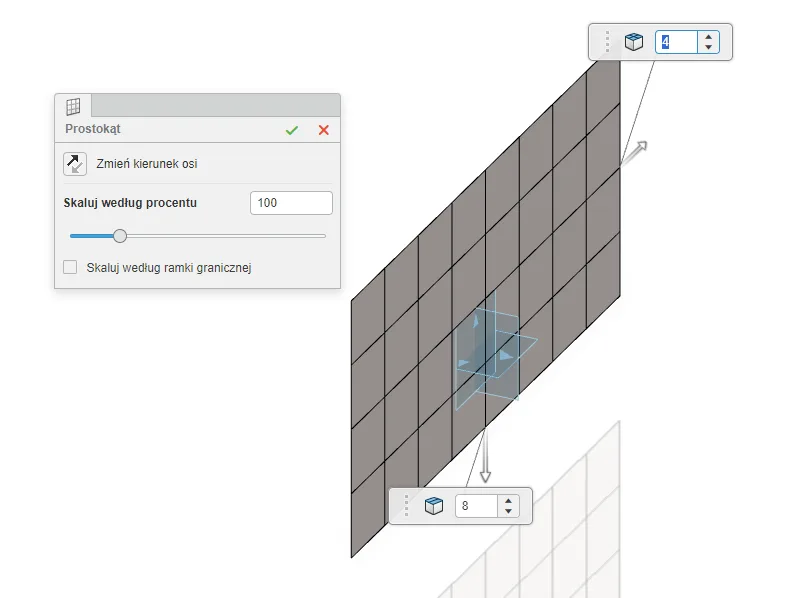

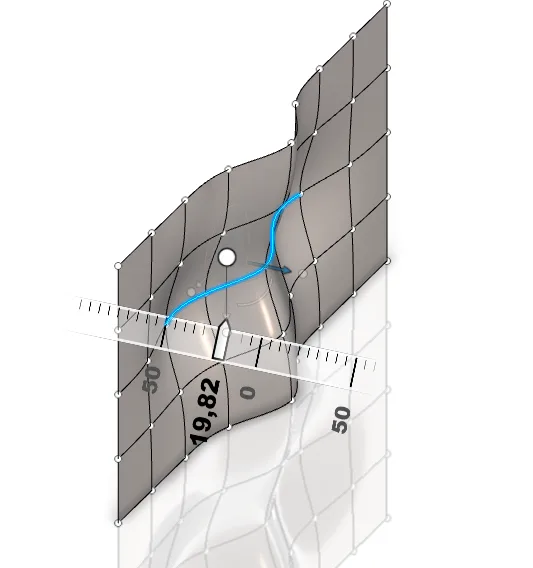

Rozpocznij od uruchomienia platformy 3DEXPERIENCE. Jeśli przypisano Ci rolę 3D Sculptor, przejdź do aplikacji xShape i w zakładce Podpodział wybierz opcję „Prostokąt”. Tworzony w ten sposób prostokąt można łatwo modyfikować, przeciągając punkty i krawędzie otaczającej go siatki. Po kilku operacjach geometryczna forma może zostać przekształcona w trójwymiarową powierzchnię, którą z powodzeniem wykorzystasz zarówno w dalszym modelowaniu podziałowym, jak i przy współpracy z SOLIDWORKS.

Podział Dysku

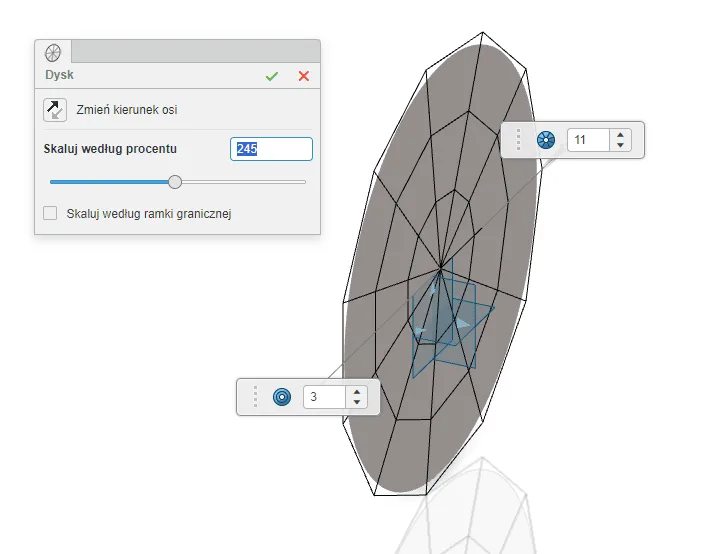

Procedura wygląda bardzo podobnie: Platforma 3DEXPERIENCE –> Rola 3D Sculptor –> Aplikacja xShape –> Zakładka Podpodział –> Podział Dysku.

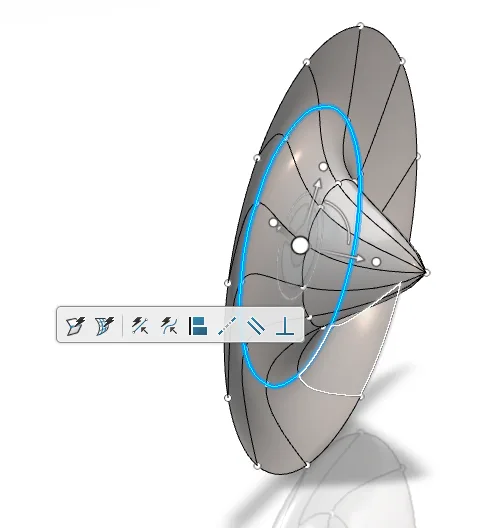

Ten typ elementu świetnie sprawdza się w modelowaniu nieparametrycznym, umożliwiając swobodne formowanie powierzchni 3D. Dysk można dowolnie wyginać, deformować i przekształcać, dzięki czemu uzyskujesz dokładnie taki efekt, jakiego potrzebujesz.

Podział Pierścienia

Znasz już drogę: Platforma 3DEXPERIENCE –> Rola 3D Sculptor –> Aplikacja xShape –> Zakładka Podpodział –> Podział Pierścienia

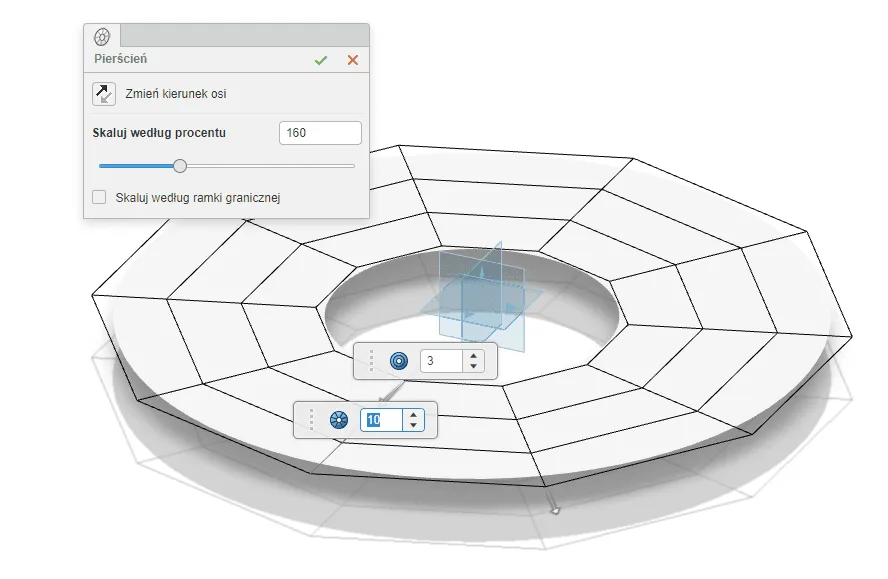

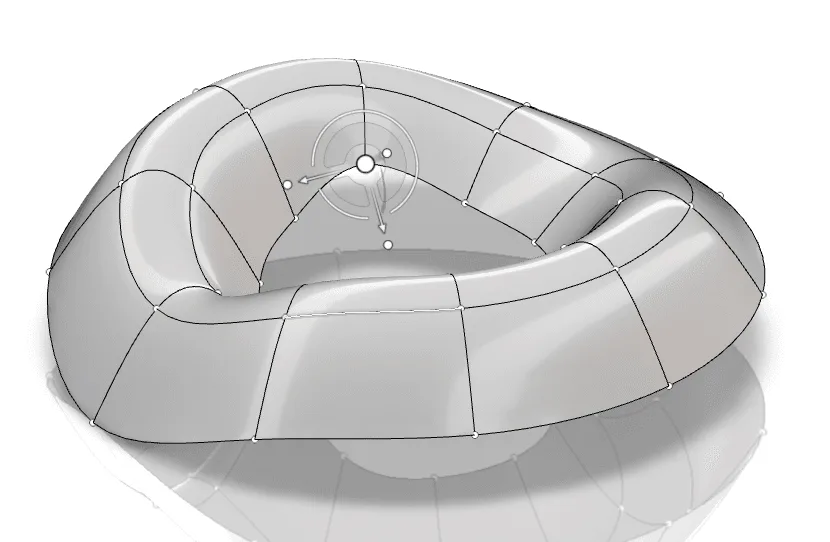

Pierścień stanowi odmianę dysku, w której centralna część jest automatycznie wycięta. W pracy nad modelami nieparametrycznymi pozwala to skrócić czas potrzebny do tworzenia form i powierzchni. Dzięki temu nawet proste narzędzie oferuje większą swobodę projektowania i nie wymaga dodatkowej pomocy technicznej.

Współpraca z SOLIDWORKS

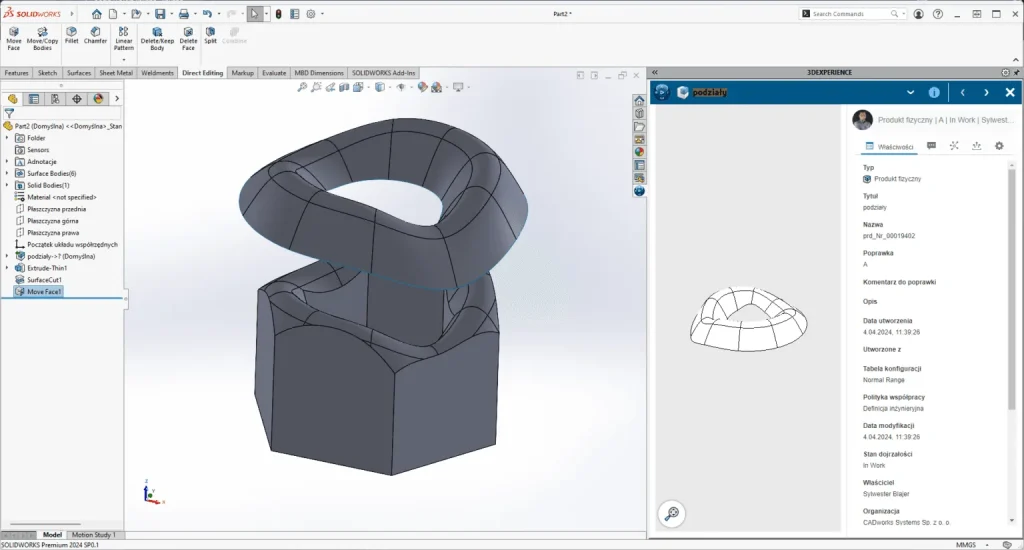

Nieparametryczne modelowanie powierzchniowe daje inżynierom pełną dowolność w kreowaniu form. Użytkownicy tworzą modele 3D na platformie 3DEXPERIENCE, a także wykorzystują je w SOLIDWORKS, gdzie obowiązują bardziej rygorystyczne wymagania, a każdy detal ma znaczenie. Oba środowiska integrują się dwukierunkowo – użytkownicy mogą swobodnie wymieniać dane, a modele zachowują kompatybilność także z innymi aplikacjami i rolami w chmurze.

Co istotne, współpraca nie ogranicza się do jednej firmy czy zespołu. 3DEXPERIENCE umożliwia pracę w ramach wspólnego źródła danych pomiędzy różnymi organizacjami. Oznacza to koniec z przesyłaniem plików mailem czy też przez inne kanały – wszystkie dane są spójne, aktualne i bezpieczne, co minimalizuje ryzyko błędów i pomyłek.

Modelowanie organicznych kształtów w trybie nieparametrycznym pozwala realizować najbardziej śmiałe wizje. Jeśli potrzebujesz pomocy – wsparcie techniczne 3DEXPERIENCE jest zawsze dostępne przez formularz kontaktowy.

Podsumowanie

Tworzenie dwuwymiarowych podziałów w xShape (niezależnie od używanej terminologii) jest pierwszym krokiem w kierunku projektowania organicznych kształtów. Platforma 3DEXPERIENCE wspiera kreatywność inżynierów, oferując bogaty zestaw narzędzi zarówno do modelowania bryłowego, jak i pracy z powierzchniami 3D. Omówione typy podziałów w xShape to tylko jedno z wielu dostępnych narzędzi w tej rozbudowanej platformie projektowej.
