SOLIDWORKS Toolbox – praktyczne porady

Podczas edytowania komponentów w SOLIDWORKS Toolbox warto znać kilka istotnych wskazówek, które pomogą Ci uniknąć błędów i usprawnią cały proces. W praktyce często trafiamy na nieoczywiste problemy, których źródła bywają trudne do zlokalizowania. Poniżej znajdziesz najczęstsze przyczyny nieprawidłowości, z którymi spotykają się użytkownicy:

• brak jednoznacznych wymagań dotyczących danego komponentu,

• niepoprawne ustawienia środowiska pracy,

• konflikty wersji bibliotek lub zależności mogące powodować błędy w edycji komponentów Toolbox,

• problemy z integracją z narzędziami zewnętrznymi lub systemami kontroli wersji,

• błędy konstrukcyjne lub niewłaściwe wdrożenia.

Dobrze przeprowadzona weryfikacja zgodności implementacji z wymaganiami funkcjonalnymi znacząco ogranicza ryzyko błędów. Jeżeli chcesz dowiedzieć się więcej o konfiguracji i aktualizowaniu Toolboxa, sprawdź nasz osobny wpis. Dziś natomiast przyjrzyjmy się często mylonym zagadnieniom przy edycji komponentów.

Dlaczego nie mogę dodać nowej konfiguracji do tabeli przy użyciu eksportu/importu?

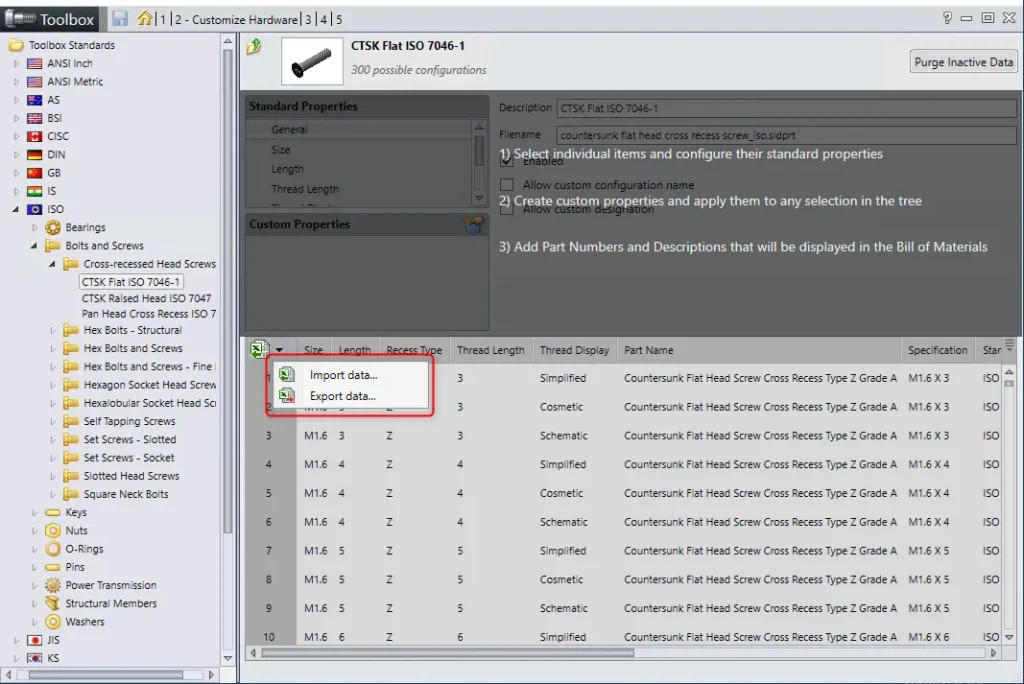

Przy pracy z danymi wyeksportowanymi do Excela możesz edytować pewne informacje, takie jak numery części, opisy oraz komentarze – są to pola przeznaczone do modyfikacji przez użytkownika.

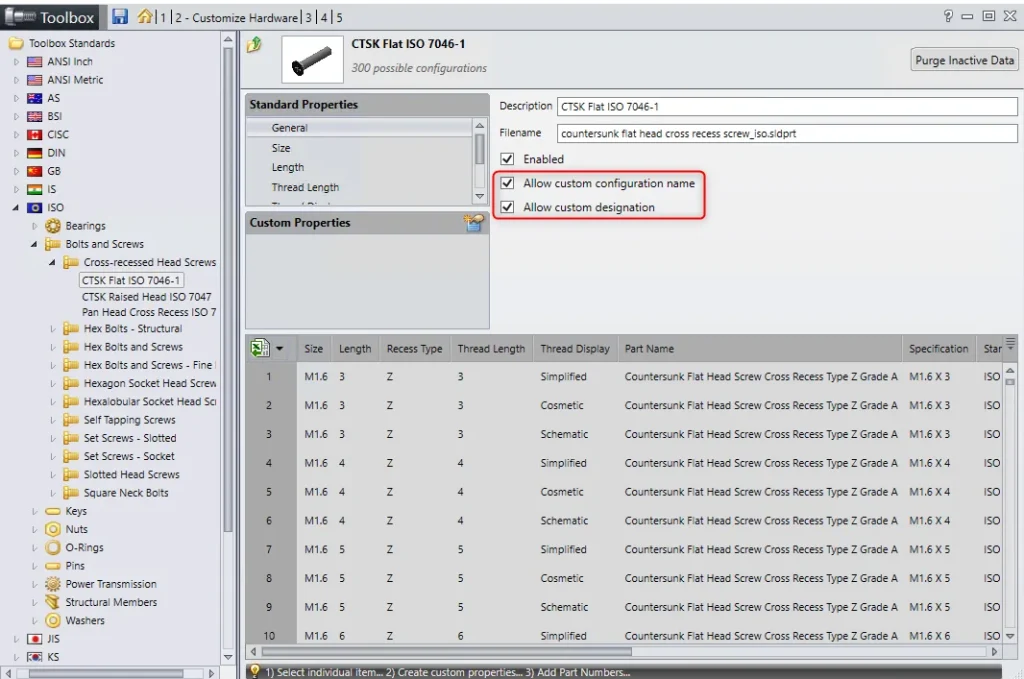

Możesz również edytować kolumny odpowiadające za nazwy konfiguracji i oznaczenia – o ile zaznaczone są opcje „Allow Custom Configuration name” oraz „Allow custom designation”. Inne dane, jak Rozmiar, Długość, Typ wgłębienia i podobne właściwości Toolboxa, nie są jednak edytowalne bezpośrednio w arkuszu kalkulacyjnym.

Zmiany poza dozwolonymi kolumnami mogą skutkować błędnym importem danych z powrotem do Toolboxa.

Najczęstszym nieporozumieniem w tej kwestii jest błędne założenie, że można z poziomu Excela dodawać nowe rozmiary lub też pełne konfiguracje do Toolboxa. Takie operacje nie są możliwe – nowe rozmiary należy dodawać wyłącznie za pomocą Przybornik > Właściwości standardowe > Rozmiar.

SOLIDWORKS Toolbox – praktyczne porady: jak działa funkcja „Utwórz konfigurację/część”?

To narzędzie, choć często pomijane, może okazać się nieocenione – zwłaszcza dla administratorów CAD, którzy po raz pierwszy zajmują się konfiguracją Toolboxa w swojej firmie.

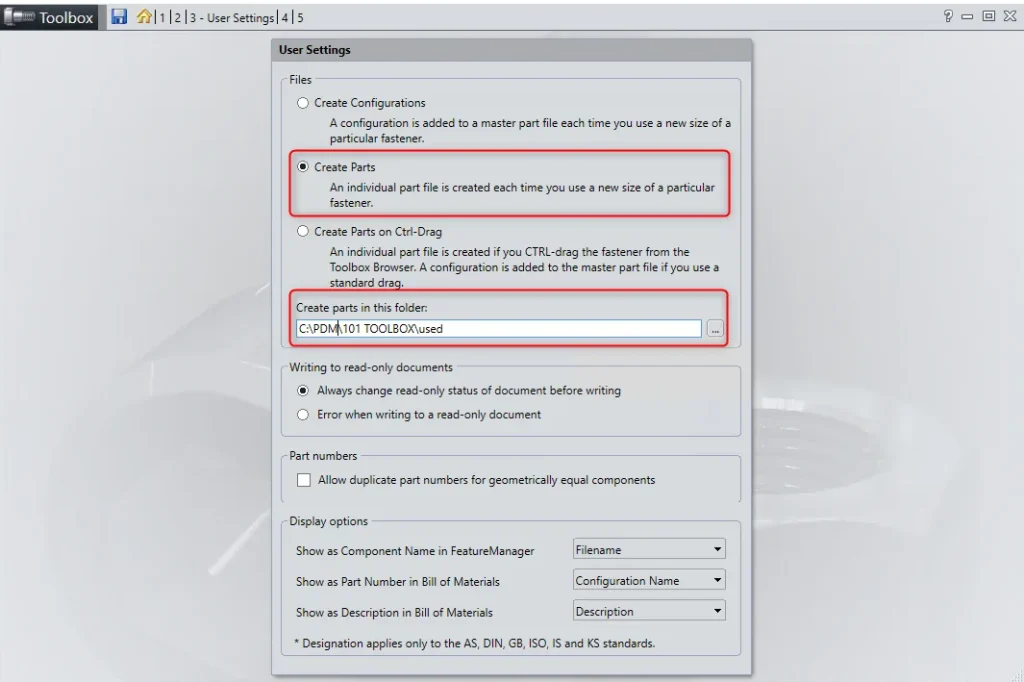

Funkcja „Utwórz konfigurację/część” przyspiesza tworzenie nowych konfiguracji lub komponentów poprzez Przybornik. Gdy użytkownik po raz pierwszy dodaje dany komponent do złożenia, system automatycznie tworzy odpowiednią konfigurację lub też oddzielną część (w zależności od ustawień na stronie 3-User Settings), w głównym pliku części lub w ustalonym katalogu. Dzięki temu proces wprowadzania nowych elementów staje się bardziej wydajny i przewidywalny.

Czy mogę otworzyć część Toolboxa i ręcznie zmienić szkic lub wymiary, a następnie nadal jej używać?

Nie zaleca się bezpośredniego otwierania i modyfikowania części Toolbox – zarówno tych głównych, jak i pochodnych. Takie działania mogą prowadzić do błędów w rówaniach lub powodować problemy ze szkicami.

Do edycji elementów Toolbox najlepiej używać dedykowanego panelu Ustawienia skrzynki narzędziowej. Pozwala on modyfikować wyłącznie bezpieczne parametry, a także ogranicza ryzyko wystąpienia problemów w przyszłości.

SOLIDWORKS Toolbox – praktyczne porady: czym jest plik „ToolboxStandards.xml”?

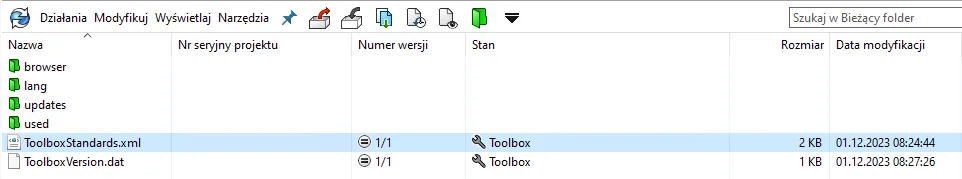

W trakcie instalacji SOLIDWORKS tworzony jest plik konfiguracyjny ToolboxStandards.xml, który zarządza zestawami norm Toolboxa. Dzięki Menedżerowi instalacji możesz zdefiniować, które standardy mają zostać zainstalowane, co ułatwia późniejsze zarządzanie zawartością Przybornika.

W pliku ToolboxStandards.xml można ręcznie aktywować (<Install>Yes</Install>) lub dezaktywować (<Install>No</Install>) poszczególne standardy. Te oznaczone jako „No” będą pomijane w trakcie aktualizacji Toolboxa. Przegląd tego pliku bywa pomocny przy diagnozowaniu brakujących lub też nieaktualnych norm w systemie.

Mamy nadzieję, że powyższe wskazówki ułatwią Ci korzystanie z SOLIDWORKS Toolbox. W razie dodatkowych pytań zachęcamy do kontaktu z naszym działem wsparcia technicznego. Sprawdź także nasz inny tekst – Jak rozwiązać problem „Toolbox jest obecnie używany…” podczas instalacji lub aktualizacji SOLIDWORKS
