Odkryj, czym jest rola Classification Manager w środowisku 3DEXPERIENCE!

Zanim jednak przyjrzymy się bliżej roli Classification Manager i jej praktycznym zastosowaniom, warto krótko omówić podstawowe role dostępne na platformie 3DEXPERIENCE. Użytkownicy najczęściej korzystają z takich ról, jak 3DSwymer czy Collaborative Industry Innovator, które umożliwiają logowanie oraz zarządzanie danymi. Istotną rolą jest również Collaborative Designer for SOLIDWORKS, która pozwala na pełną integrację danych CAD z systemem.

Dlaczego 3DEXPERIENCE wyróżnia się na tle innych rozwiązań?

Centralna baza danych daje ogromne możliwości w zakresie wyszukiwania i ponownego wykorzystania danych. Platforma posiada rozbudowany mechanizm oznaczania informacji w systemie 6W Tags, który znacznie przyspiesza te operacje. Standardowa ścieżka pracy użytkowników platformy, korzystających z SOLIDWORKS, zakłada tworzenie odpowiednich atrybutów i tagów. To właśnie one umożliwiają sprawne i dokładne znajdowanie właściwych danych — zarówno w krótkiej, jak i długiej perspektywie czasowej. Dzięki temu dane są lepiej opisane i uporządkowane, co wpływa pozytywnie na zarządzanie informacjami oraz przyspiesza podejmowanie decyzji.

Zaawansowane możliwości wyszukiwania

Przykład działania:

Gdy użytkownik szuka konkretnego modelu CAD zapisanych na platformie, wpisuje ogólny skrót, np. „prd”. W efekcie system wyszukuje produkty fizyczne z bazy danych, które można dalej filtrować, wykorzystując tagi. Prefiks „prd” stanowi podstawowe narzędzie do wyszukiwania danych 3D CAD na platformie 3DEXPERIENCE.

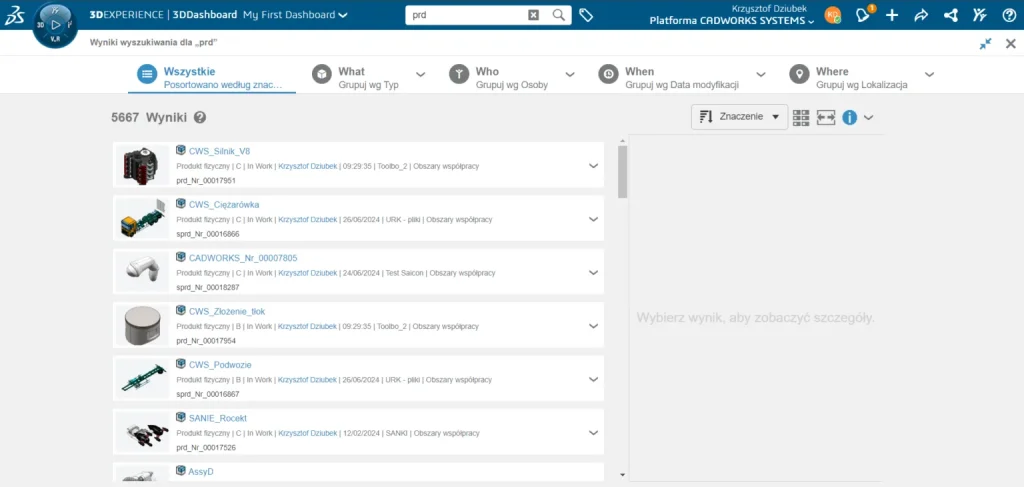

Po wpisaniu „prd” wyszukiwarka platformy 3DEXPERIENCE zwróciła ponad 5600 wyników w obrębie danego tenant’a (czyli prywatnej przestrzeni serwerowej z przechowywanymi danymi użytkownika).

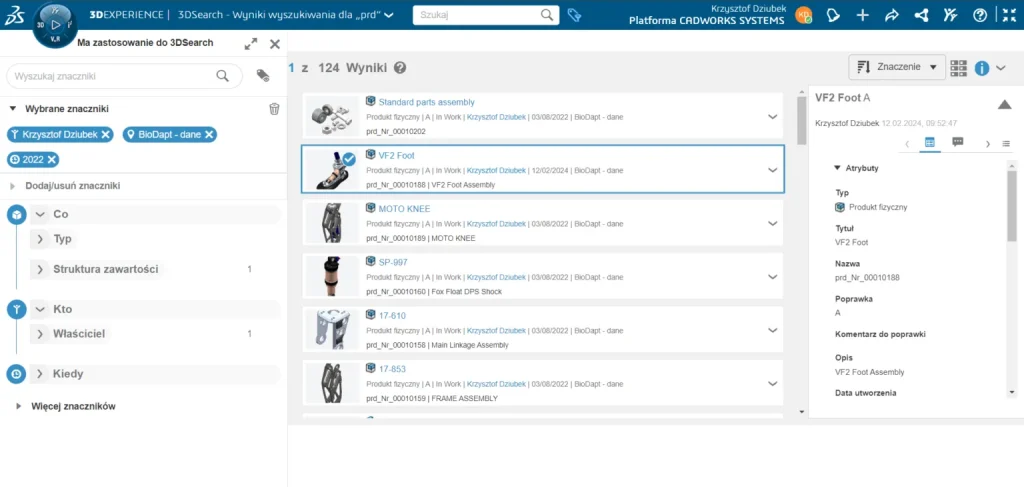

Następnie, po dodaniu odpowiednich tagów, liczba wyników została zawężona do około 100. Skupiono się na osobie „JA”, przestrzeni współpracy o nazwie BioDapt – dane, oraz plikach utworzonych w roku 2022.

Sprawne wyszukiwanie informacji ma zasadnicze znaczenie. Dzięki kilku kluczowym filtrom użytkownicy mogą efektywnie odnajdywać dane zapisane przez innych członków zespołu. To wszystko można osiągnąć, używając narzędzi, które są już dostępne dla klientów SOLIDWORKS korzystających z platformy 3DEXPERIENCE.

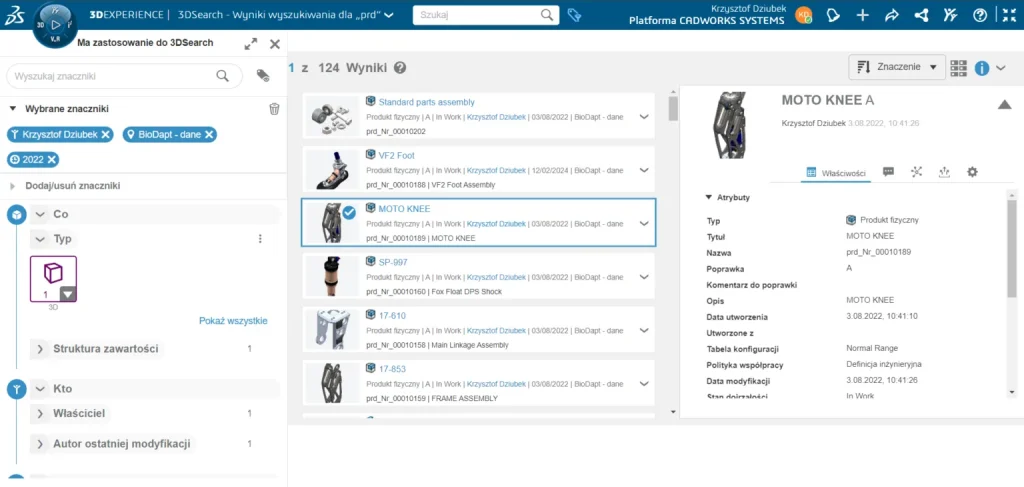

Wśród wyników znalazł się plik MOTO KNEE, utworzony w aplikacji chmurowej SOLIDWORKS o nazwie xDesign. Otworzono jego kartę danych, zawierającą liczne metadane – dodatkowe punkty dostępowe do pliku. Użytkownik może wyszukiwać zarówno po tytule „MOTO KNEE”, jak i po własnych atrybutach (np. materiał, dostawca), które są tworzone podobnie jak właściwości plików CAD w SOLIDWORKS.

Na czym polega rola Classification Manager w środowisku 3DEXPERIENCE?

Skoro większość tych funkcji jest już dostępna bez dodatkowych ról, pojawia się pytanie – czym dokładnie jest Classification Manager i dlaczego warto rozważyć jego wdrożenie?

Rola Classification Manager daje użytkownikom możliwość (samodzielnie lub w zespole z projektantami i konstruktorami) tworzenia własnych bibliotek klas. Głównym celem tego rozwiązania jest uporządkowanie oraz usystematyzowanie danych bezpośrednio z poziomu przeglądarki, co ułatwia ich klasyfikację oraz późniejsze wyszukiwanie.

Praktyczne wykorzystanie Classification Manager

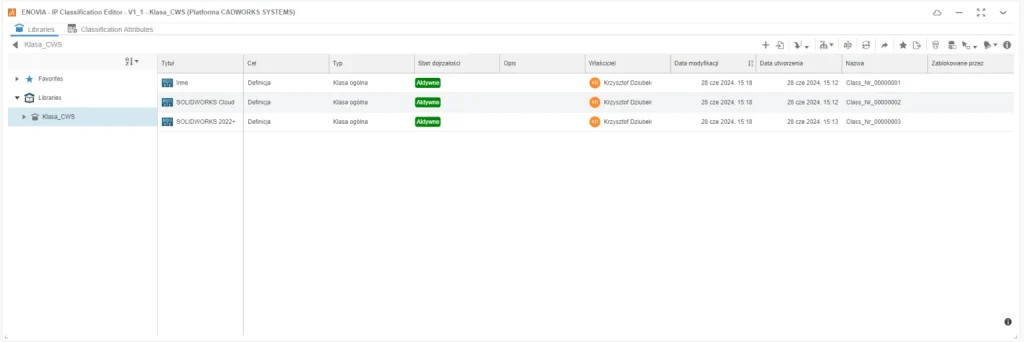

Ostatnio stworzyłem pulpit nawigacyjny o nazwie „Klasa” oraz nową kartę „Klasyfikacja CWS”. Dodałem tam aplikacje pomocne w tym procesie: Classification Editor, IP Classify and Reuse oraz Bookmark Editor. Wprowadziłem bibliotekę z trzema klasami: Inne, SOLIDWORKS Cloud oraz SOLIDWORKS 2022+. Narzędzie jest łatwe w obsłudze, umożliwia m.in. tworzenie i edycję bibliotek, jak również import i eksport danych, np. z plików Excel. Moim celem było ułatwienie szybkiego „klasyfikowania” zestawów demonstracyjnych.

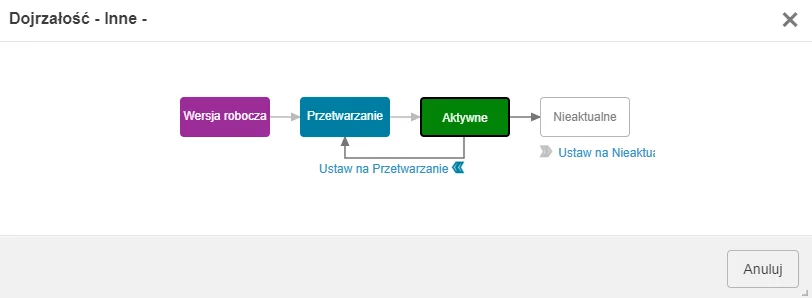

W nowo utworzonej bibliotece Klasa_CWS, mam możliwość zarządzania cyklem życia każdej klasy. Każda z nich posiada stan dojrzałości, który definiuje, jak inne osoby z zespołu mogą je przeglądać. Obecnie dostępne stany to: wersja robocza, w trakcie przetwarzania, aktywne, nieaktualne, a w przyszłości planowane są kolejne opcje.

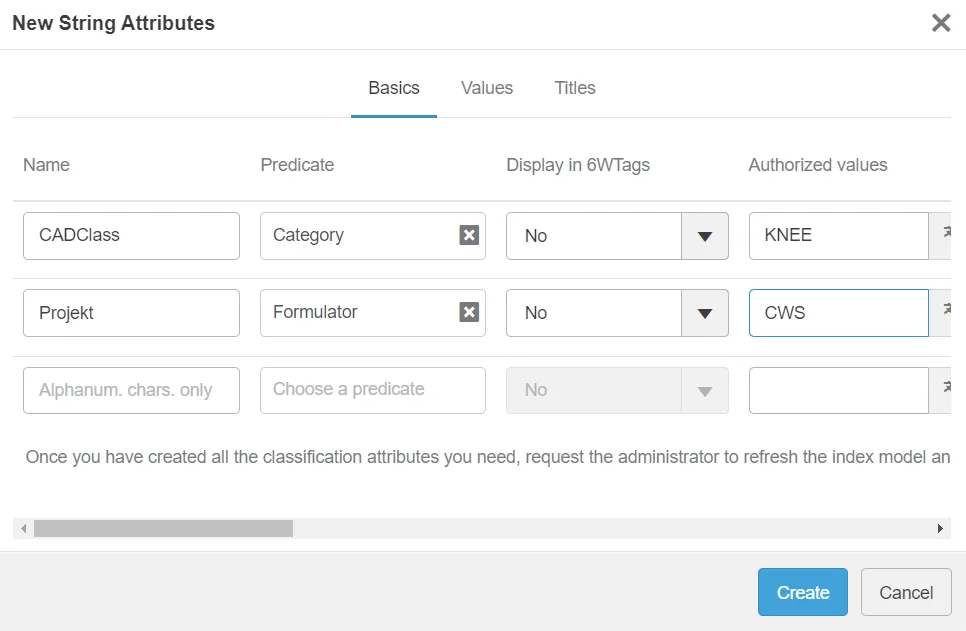

W kolejnych krokach definiuję różne nazwy powiązane z „predykatami”, czyli warunkami łączenia obiektów z danymi tagami. Ustalam autoryzowane wartości, które kontrolują, jakie informacje można przypisać do konkretnych nazw.

Po określeniu atrybutów, wybieram te, które mają być dostępne w poszczególnych klasach.

Zastosowanie Classification Manager w środowisku SOLIDWORKS xDesign

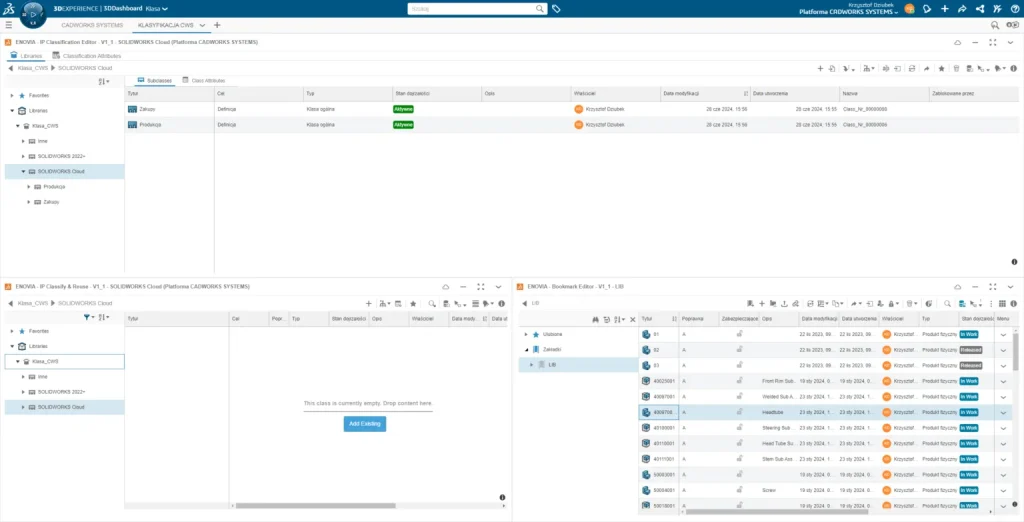

W obrębie SOLIDWORKS xDesign definiuję klasy takie jak „Produkcja” czy „Zakupy”. Dzięki temu użytkownicy mogą przypisywać obiekty do odpowiednich klas, które będą łatwe do zidentyfikowania przez inne osoby poszukujące danych. Ustawiam ich stan dojrzałości jako aktywne, co sprawia, że są widoczne i dostępne dla współpracowników.

Wszystkie opisane funkcje są częścią roli Classification Manager, umożliwiającej tworzenie struktur bibliotek i klas – a następnie łatwe zarządzanie oraz porządkowanie danych w obrębie platformy.

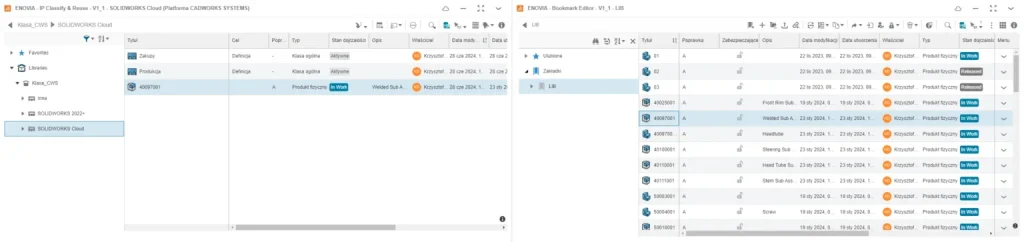

Edytor zakładek jest wyjątkowo przydatnym narzędziem w 3DEXPERIENCE. Jego główną zaletą jest funkcja przeciągania i upuszczania elementów pomiędzy klasami, co znacznie przyspiesza proces klasyfikacji. Dodatkowo funkcja krzyżowego podświetlania pomiędzy aplikacjami wizualnie informuje użytkownika o wyborze, jak to pokazano na przykładzie pliku CAD poniżej.

To rozwiązanie świetnie sprawdza się przy porządkowaniu i prezentowaniu zestawów plików, ale ma też szersze zastosowania w wielu branżach przemysłowych. Przykładowo: inżynier mechanik projektuje układ z siłownikiem liniowym o różnych długościach przesuwu — użytkownik może ograniczyć wyniki wyszukiwania do siłowników o przemieszczeniu w zakresie 100–125 mm. W połączeniu z kolorowaniem tagów w systemie 6W, Edytor zakładek zapewnia intuicyjną i precyzyjną nawigację po danych, których naprawdę potrzebujesz.

Jeśli masz dodatkowe pytania dotyczące roli Classification Manager, platformy 3DEXPERIENCE, lub chciałbyś przetestować wersję demonstracyjną – skontaktuj się z nami!
