Jaka jest różnica między tytułem w 3DEXPERIENCE a nazwą pliku?

Różnice w zarządzaniu plikami: 3DEXPERIENCE vs klasyczne metody

Zamiast opierać się na nazwach plików do organizacji modeli, 3DEXPERIENCE zarządza identyfikatorami tytułów, które można szybko zmieniać, bez ryzyka uszkodzenia odniesień. W tradycyjnym zarządzaniu plikami w Eksploratorze Windows zmiana nazwy lub lokalizacji pliku może skutkować zerwaniem powiązań, ponieważ oryginalne ścieżki przestają istnieć. SOLIDWORKS PDM (Product Data Management) eliminuje to ryzyko, wykorzystując bazy danych SQL do automatycznej aktualizacji odniesień po zmianach w strukturze plików w magazynie danych.

Zarządzanie plikami w systemie Windows

Nazwa pliku w systemie Windows jest unikalnym identyfikatorem danego pliku na dysku, umieszczonego w określonym folderze. W różnych lokalizacjach może istnieć wiele plików o tej samej nazwie. Zmiana nazwy lub przeniesienie pliku bez wsparcia SOLIDWORKS PDM prowadzi do problemów z odniesieniami, ponieważ ścieżki ulegają zmianie.

Zarządzanie plikami na platformie 3DEXPERIENCE

Platforma 3DEXPERIENCE wprowadza nowatorskie rozwiązanie. Chociaż system Windows wymaga nazwy pliku do zapisu lokalnej kopii, wszystkie pliki są przechowywane w jednym folderze pamięci podręcznej i posiadają unikalne nazwy. Po przesłaniu na platformę nazwa pliku staje się stała i nie można jej zmienić. Nazewnictwem zarządza atrybut 3DEXPERIENCE zwany Tytułem, który można modyfikować w dowolnym momencie za pomocą Edytora zakładek. Zamiast zmieniać lub przenosić pliki między folderami, zarządzamy nimi właśnie przez ten atrybut, co pozwala zachować integralność odniesień.

Jaka jest różnica między tytułem w 3DEXPERIENCE a nazwą pliku? Różnorodność terminologii

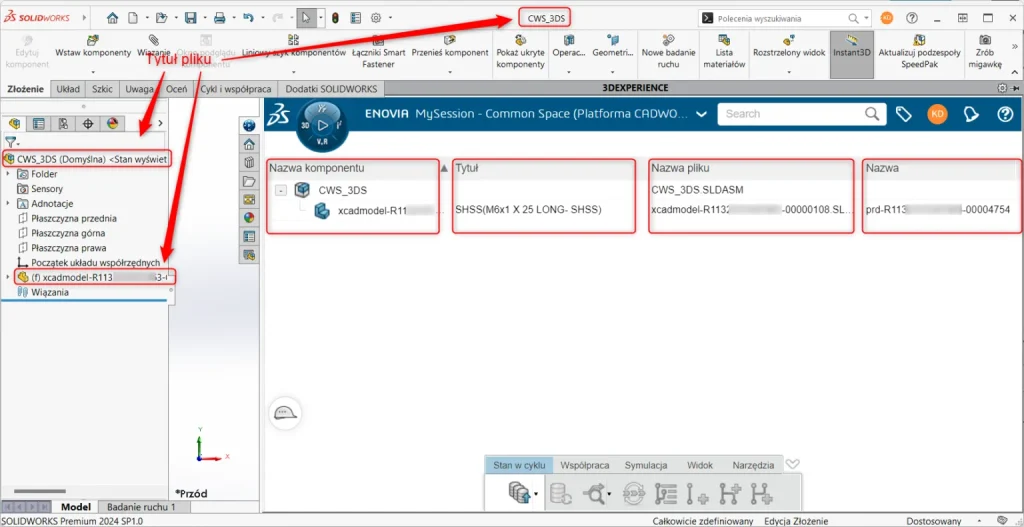

W zarządzaniu plikami na platformie 3DEXPERIENCE pojawia się kilka kluczowych pojęć:

Nazwa pliku

To nazwa pliku zapisanego lokalnie w pamięci podręcznej Windows. Po przesłaniu na platformę nazwa zostaje zablokowana, by zapobiec uszkodzeniu odniesień. W przypadku plików o identycznych nazwach platforma nadaje im unikalne nazwy lokalne (np. xcwscad###.sldprt), ponieważ Windows nie pozwala na duplikaty w tym samym folderze.

Nazwa

Unikalny identyfikator 3DEXPERIENCE, który służy do identyfikacji obiektów w środowisku współpracy (np. cws-CWS###).

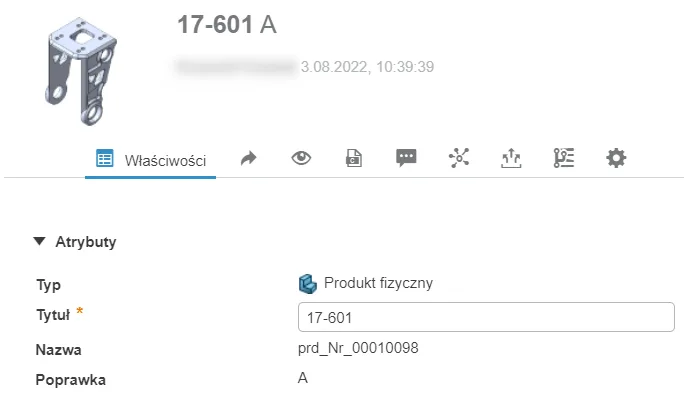

Tytuł pliku

Atrybut platformy 3DEXPERIENCE wspierający organizację modeli, obejmujący rodziny CAD, produkty fizyczne, modele 3D i tytuły rysunków.

Tytuł

W zasadzie tożsamy z tytułem pliku, czasami określany jako tytuł produktu fizycznego. W przypadku części lub złożeń posiadających wiele konfiguracji, tytuł rozszerza się o nazwę konfiguracji w nawiasie, np. „Czesc54 (Config54)”. Dla rysunków tytuł może odnosić się do modelu bazowego lub stanowić unikalną nazwę pliku rysunku.

Nazwa komponentu

Unikalny identyfikator SOLIDWORKS widoczny w aplikacji MySession, zawierający numer wystąpienia komponentu w złożeniu. Powiązany z tytułem pliku — zmiana tytułu powoduje aktualizację nazwy komponentu.

Aktualizacja tytułu na platformie 3DEXPERIENCE

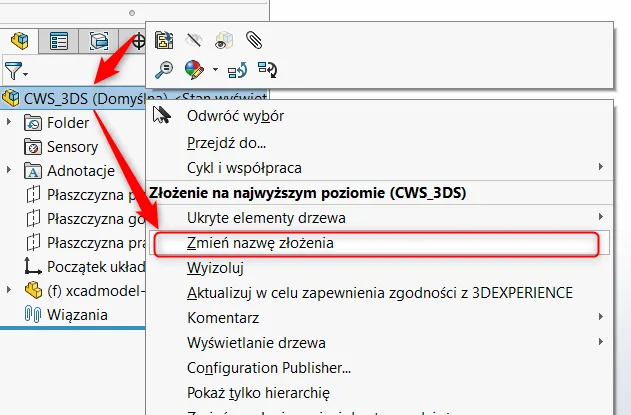

Skoro nazwa pliku pozostaje stała, odniesienia SOLIDWORKS nie ulegają naruszeniu nawet po zmianie tytułu. Aby zmienić tytuł, wystarczy kliknąć prawym przyciskiem myszy na złożeniu w drzewie FeatureManager i wybrać „Zmień nazwę złożenia”.

Jak dopasować tytuł rysunku do tytułu części lub zespołu, do którego się odnosi?

Zazwyczaj tytuł rysunku konfiguruje się tak, aby odpowiadał tytułowi modelu, do którego się odnosi. Dzięki panelowi zadań 3DEXPERIENCE proces ten może zostać zautomatyzowany, co ułatwia utrzymanie spójności w dokumentacji projektowej.

Wiesz już, jaka różnica między tytułem w 3DEXPERIENCE a nazwą pliku. Eksploracja możliwości platformy 3DEXPERIENCE może znacząco zmienić sposób, w jaki projektujesz i zarządzasz danymi. Sprawdź jak dodać i skonfigurować pulpit nawigacyjny 3DEXPERIENCE.
