Jak zaprojektować otwór wentylacyjny w elementach blaszanych?

W projektowaniu elementów blaszanych na potrzeby przemysłu, elektroniki, czy instalacji HVAC, w większości przypadków wymagane są otwory wentylacyjne. Odpowiadają one za odpowiedni przepływ powietrza, chłodzenie układów elektronicznych oraz skuteczne odprowadzanie ciepła z zamkniętych przestrzeni. Ręczne projektowanie perforacji, siatek czy krat wentylacyjnych w arkuszach blachy może być czasochłonne i podatne na błędy. Na szczęście, SOLIDWORKS oferuje dedykowaną funkcję „Otwór wentylacyjny”, która automatyzuje ten proces. Umożliwia ona tworzenie regularnych układów otworów bez konieczności ręcznego definiowania każdej szczeliny z osobna.

Czym jest funkcja „Otwór wentylacyjny” w SOLIDWORKS?

Funkcja „Otwór wentylacyjny”, dostępna w zakładce Arkusz blach (Sheet Metal), pozwala w prosty sposób stworzyć wentylacyjne kratki, szczeliny i siatki otworów poprzez jeden szkic. Operacja ta bazuje na dwóch głównych obszarach:

• Obszar wentylacyjny – fragment materiału, który zostaje wycięty w celu zapewnienia przepływu powietrza.
• Obszar materiału łączącego – cienkie fragmenty (np. żeberka, mostki) pozostawione między otworami w celu zachowania sztywności konstrukcji.

Dzięki tej funkcji można efektywnie tworzyć kratki wentylacyjne w panelach obudowy, drzwiach serwisowych, czy na ścianach kanałów wentylacyjnych. Co ważne, SOLIDWORKS uwzględnia te otwory w procesie rozwijania blachy, co gwarantuje poprawne generowanie dokumentacji produkcyjnej (np. plików DXF dla wycinarek CNC).

Kiedy warto zastosować funkcję „Otwór wentylacyjny”?

Funkcja znajduje zastosowanie w wielu sytuacjach projektowych, między innymi:

• w metalowych kanałach powietrznych, gdzie wymagany jest sprawny odpływ i dopływ powietrza,
• w obudowach wentylatorów, w których montowane są kratki wentylacyjne chroniące elementy wirujące,
• w projektach elementów systemu wentylacyjnego, gdzie odpowiednie rozmieszczenie otworów ma kluczowe znaczenie dla skutecznego wylotu powietrza,
• w konstrukcji systemu kanałów zawierających zarówno kanały wentylacyjne prostokątne, jak i okrągłe kanały wentylacyjne.

Jak dodać otwór wentylacyjny – krok po kroku

Krok 1: Stwórz model blachy (na przykład osłona wentylacyjna)

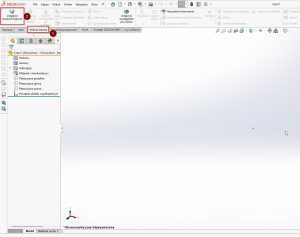

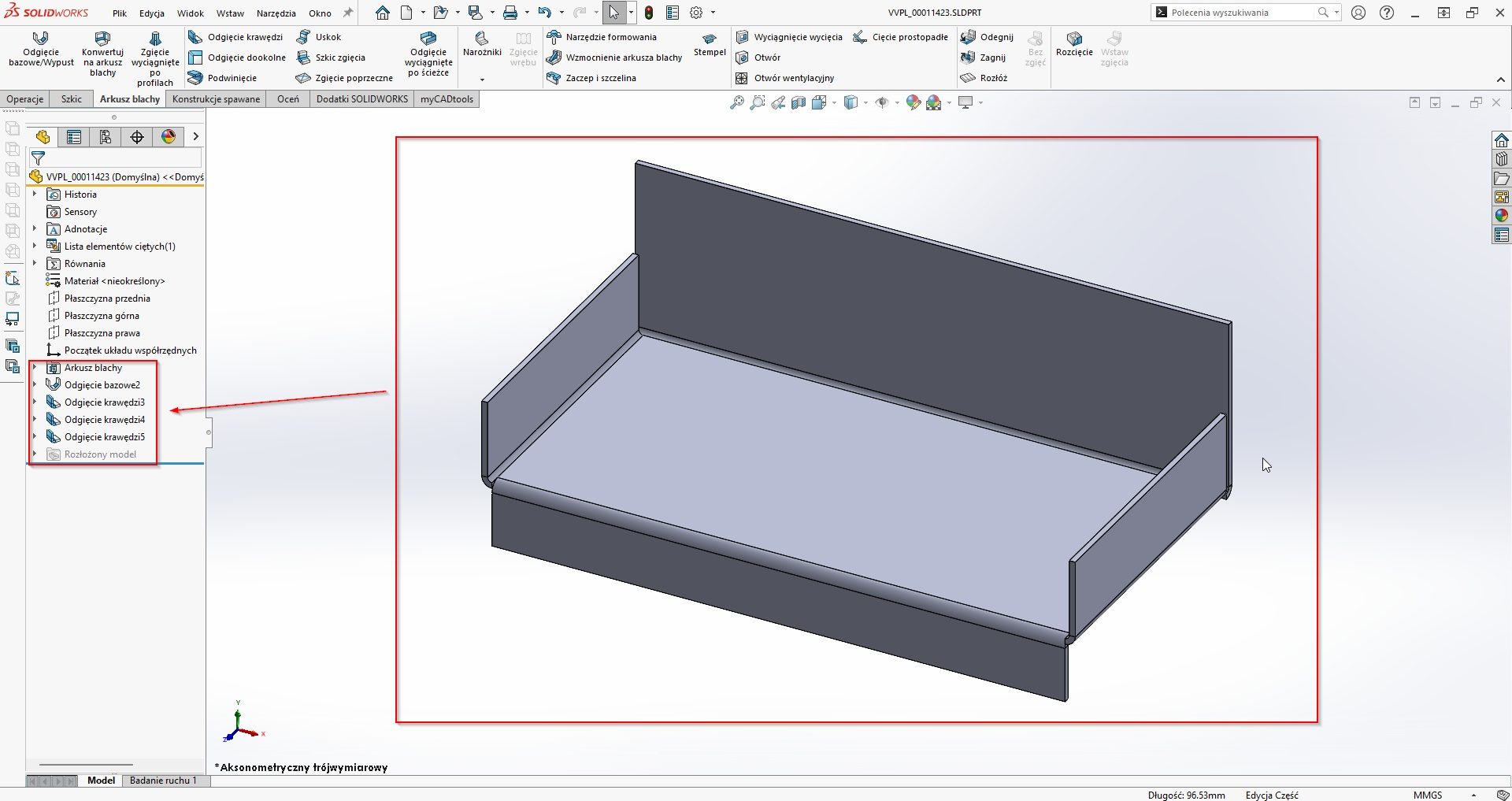

Rozpocznij od utworzenia nowej części. W zakładce Arkusz blach wybierz komendę Odgięcie bazowe/Wpust i narysuj prostokątny szkic (np. 50×100 mm). Po zatwierdzeniu szkicu ustaw grubość blachy, np. 1 mm. Model może być dalej rozwijany poprzez dodanie zagięć, podwinięć czy przetłoczeń.

Krok 2: Zdefiniuj szkic kanału powietrznego

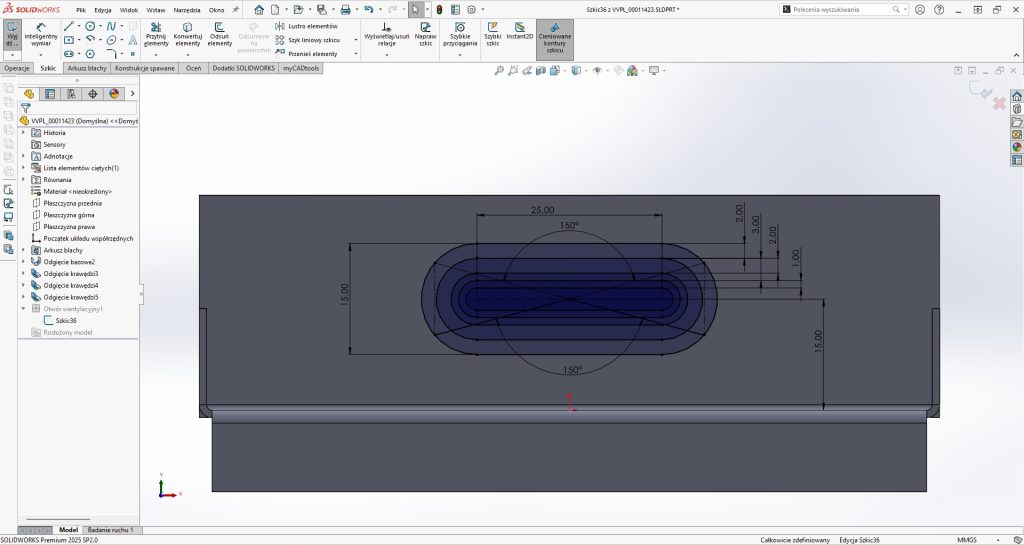

Na jednej z płaskich ścian modelu utwórz szkic definiujący obszar przyszłej kratki wentylacyjnej. Dobrze zaprojektowany szkic zapewni odpowiedni przepływ powietrza, a jego geometria może odpowiadać konkretnym wymaganiom (np. dla systemów HVAC czy obudów przemysłowych).

Krok 3: Użyj funkcji „Otwór wentylacyjny”

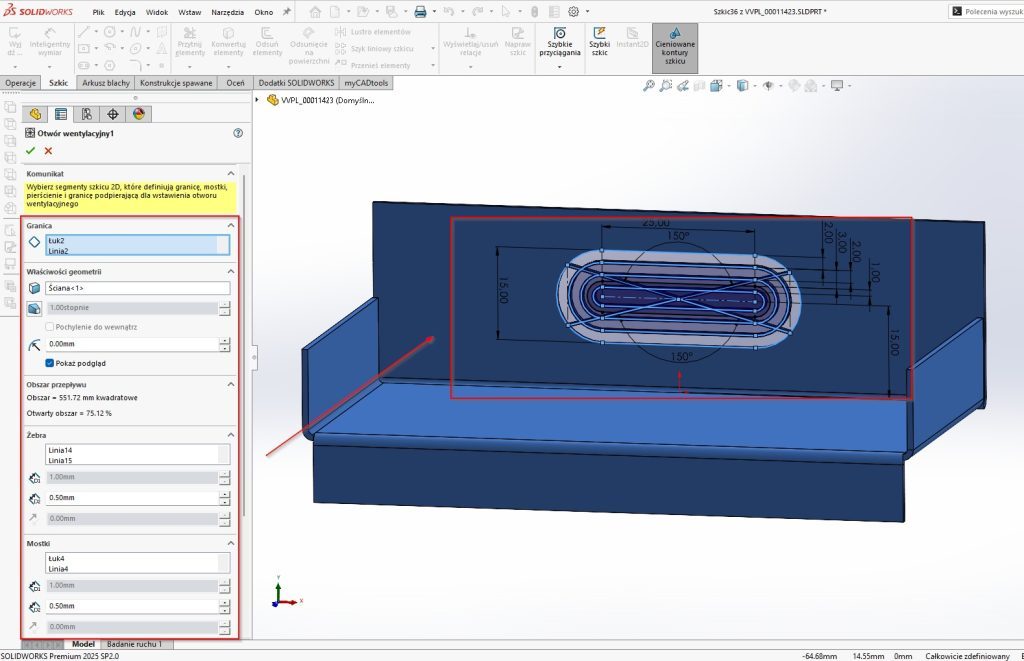

Przejdź do zakładki Arkusz blach i kliknij ikonę Otwór wentylacyjny. W oknie operacji wskaż:

• obrys obszaru wentylacyjnego (granica),
• mostki i żeberka (obszar pozostawionego materiału),

System obliczy procentowy obszar otwarty kratki oraz pozwoli na jego podgląd w czasie rzeczywistym. To szczególnie przydatne przy projektowaniu kanałów powietrznych metalowych, gdzie wymagany jest konkretny przekrój wentylacyjny.

Pamiętaj, że w razie potrzeby edycji otworu, zawsze masz możliwość powrotu i edycji, czy wymiarów szkicu, czy poszczególnych grubości żeberek oraz mostów.

Efekt końcowy i rozwinięcie blachy wraz z kanałem wentylacyjnym

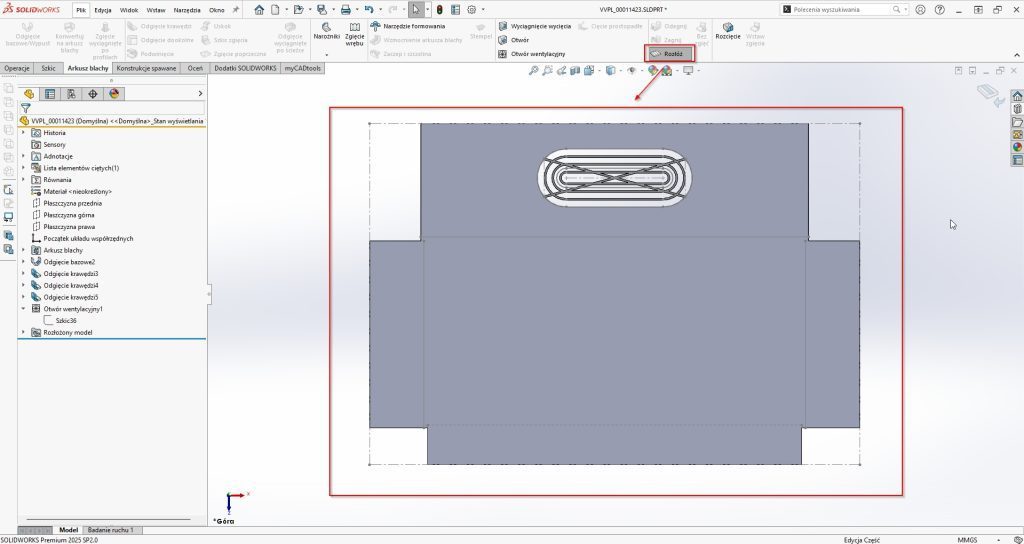

Po zatwierdzeniu funkcji uzyskasz gotową kratkę wentylacyjną. Funkcja współpracuje z operacją Rozłóż, dzięki czemu rozwinięty arkusz zawiera poprawnie odwzorowane otwory. Możesz go wyeksportować jako plik DXF lub DWG.

Dla projektów masowych, warto skorzystać z dodatku SheetMetalManufacturing z pakietu myCADtools, który umożliwia hurtowe generowanie dokumentacji dla wielu części blaszanych jednocześnie.

• Opis funkcji SheetMetalManufacturing
• myCADtools
• https://www.youtube.com/watch?v=qXi0N_Ma1rU

Dobre praktyki i wskazówki modelowania kratek wentylacyjnych

• Unikaj stosowania funkcji na powierzchniach zagiętych – „Otwór wentylacyjny” działa tylko na ścianach płaskich.
• Twórz wentylacyjne kanały przed operacją rozwijania blachy.
• Gotowe otwory możesz zapisać jako Operację biblioteczną (Library Feature Part) i stosować w wielu projektach, np. do seryjnego zrobienia kanałów wentylacyjnych.
• Mając subskrypcję SOLIDWORKS masz możliwość skorzystania z funkcji nestingu w oprogramowaniu NC Shop Floor Programmer

Koszty kanałów powietrznych

Należy pamiętać, że jednym z kosztów wykonania jest właśnie proces projektowania. Warto sprawdzić czy jest to robione w sposób optymalny z wykorzystaniem opisanej funkcji.

Podsumowanie

Funkcja „Otwór wentylacyjny” w SOLIDWORKS to narzędzie, które usprawnia projektowanie elementów wentylacyjnych z arkuszy blachy. Pozwala na szybkie tworzenie kratek wentylacyjnych, szczelin i siatek, zachowując zgodność z rozwijaniem. Znajduje zastosowanie w projektach systemów rur wentylacyjnych, metalowych kanałów powietrznych, a także w przemyśle elektronicznym i maszynowym. Automatyzacja tego procesu przekłada się na oszczędność czasu, niższe koszty oraz jakość dokumentacji produkcyjnej.
