Jak zaktualizować pliki w SOLIDWORKS PDM?

Aktualizacja plików SOLIDWORKS w PDM

Z pomocą przychodzi narzędzie do aktualizacji wersji plików, które umożliwia masową konwersję dokumentów CAD przechowywanych w systemie PDM. Jest to integralna funkcja administracyjna SOLIDWORKS PDM, pozwalająca na automatyczne wyewidencjonowanie, przebudowanie, a także ponowne zaewidencjonowanie plików, z zachowaniem ich wszystkich powiązań.

Różnice między wersją oprogramowania SOLIDWORKS PDM a wersją samych plików mogą powodować problemy – od błędów przy uruchamianiu zadań PDM po ograniczenia funkcji. Narzędzie do aktualizacji plików jest dostępne zarówno w wersji Standard, jak i Professional.

Narzędzie aktualizacji wersji plików SOLIDWORKS – jak zacząć?

UWAGA!
Narzędzie wspiera tylko podstawowe typy plików SOLIDWORKS: części (.sldprt), złożenia (.sldasm) oraz rysunki (.slddrw). Szablony i bloki wymagają ręcznej konwersji.

Proces aktualizacji powinien być przeprowadzony przez administratora SOLIDWORKS PDM, który zna politykę firmy, a także obowiązujące w niej procedury. Poniżej przedstawiono ogólny przebieg procesu aktualizacji wraz z przykładowymi ścieżkami. W razie potrzeby – skontaktuj się z naszym działem wsparcia technicznego.

Przed przystąpieniem do aktualizacji

• Wybierz stację roboczą zdolną otworzyć najbardziej złożony projekt w przechowalni

• Zaewidencjonuj wszystkie pliki do serwera

• Zamknij wszystkie procesy SOLIDWORKS na wybranej stacji

• Utwórz kopię zapasową bazy SQL oraz archiwum serwera PDM

• Sprawdź, czy na serwerze jest wystarczająca ilość wolnego miejsca na backup

Instalacja narzędzia do aktualizacji plików

To narzędzie nie instaluje się automatycznie z SOLIDWORKS. Można je znaleźć w folderze:
C:\Users\xxx\Documents\SOLIDWORKS Downloads\SOLIDWORKS XXX\SWPDMClient\Support\File Version Upgrade

Aby rozpocząć instalację, uruchom plik File Version Upgrade.exe i postępuj zgodnie z kreatorem InstallShield. Po zakończeniu instalacji narzędzie będzie widoczne jako File Version Upgrade Tool i można je uruchomić standardowo z poziomu systemu.

Proces aktualizacji plików SOLIDWORKS

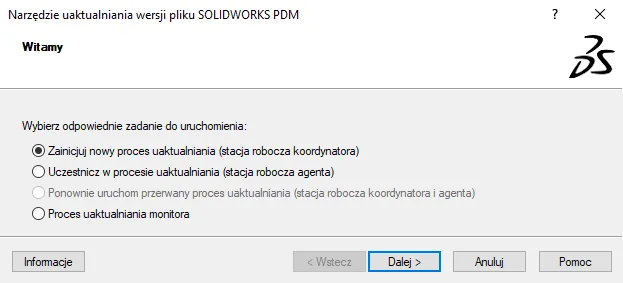

Po instalacji uruchom narzędzie i wybierz opcję Zainicjuj nowy proces uaktualnienia (stacja robocza koordynatora). W tym samym oknie możesz również monitorować trwający proces lub dołączyć do niego z innego stanowiska.

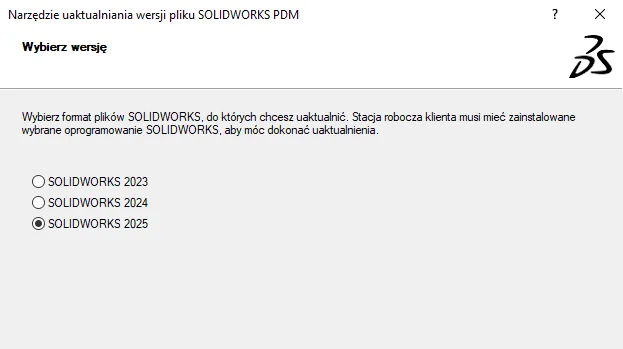

W kolejnym kroku wskaż wersję SOLIDWORKS, do której chcesz zaktualizować pliki – powinna być zgodna z aktualną wersją zarówno SOLIDWORKS CAD, jak i PDM.

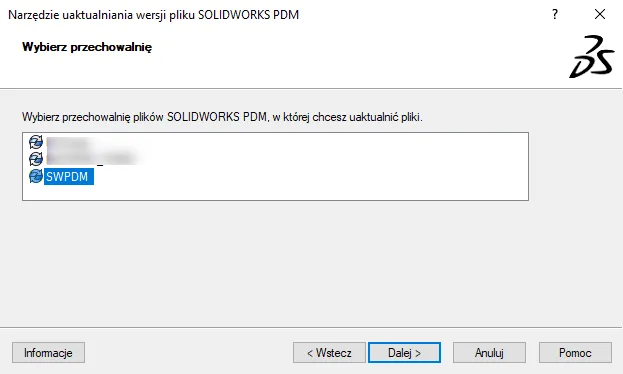

Wskaż odpowiednią przechowalnię, w której znajdują się aktualizowane pliki.

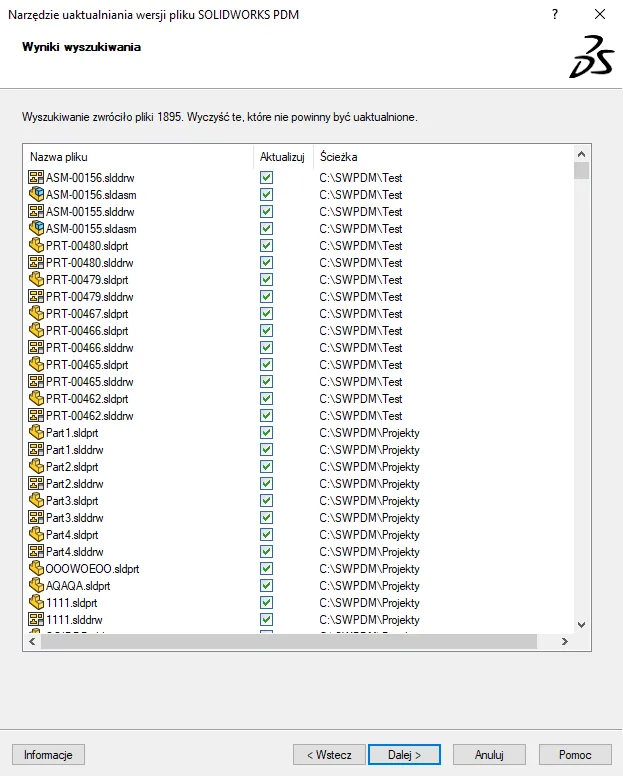

Wybór plików do aktualizacji

Domyślnie narzędzie wybiera wszystkie pliki z przechowalni. Warto jednak pamiętać, że jeśli różne złożenia odwołują się do tych samych części, należy aktualizować wszystkie jednocześnie, aby uniknąć niezgodności.

Możesz ustawić dodatkowe filtry:

• Typy plików (części, złożenia, rysunki)

• Konkretne foldery w przechowalni

• Stany dokumentów

• Wartości zmiennych

Pozostawiając ustawienia domyślne, narzędzie automatycznie uwzględni wszystkie kwalifikujące się pliki.

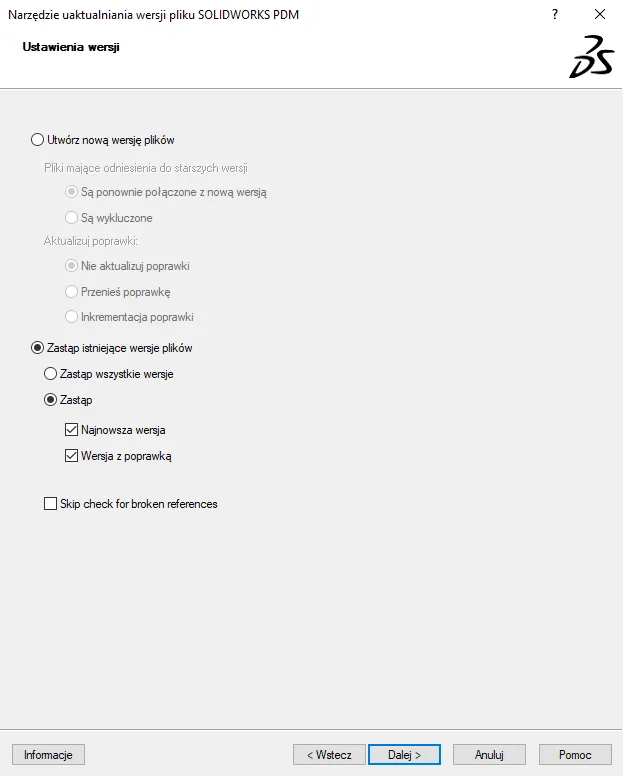

Ustawienia wersji plików

Masz do wyboru:

• Tworzenie nowych wersji – opcja bezpieczniejsza, ale wymagająca więcej miejsca

• Nadpisywanie obecnych wersji – oszczędza miejsce, ale może wydłużyć proces

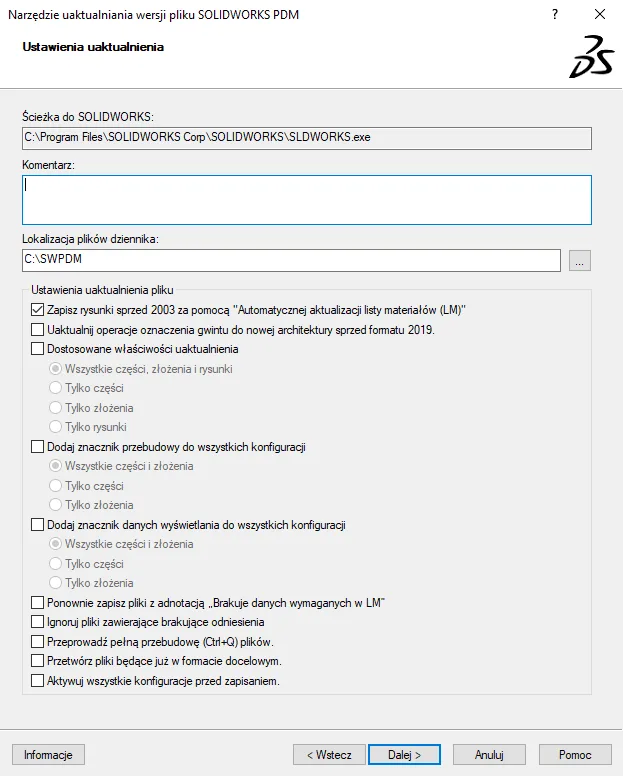

Następnie pojawi się okno z ustawieniami procesu. Wskaż lokalizację pliku wykonywalnego SOLIDWORKS, dodaj komentarz (będzie widoczny w historii), określ ścieżkę do pliku dziennika i wybierz dodatkowe opcje.

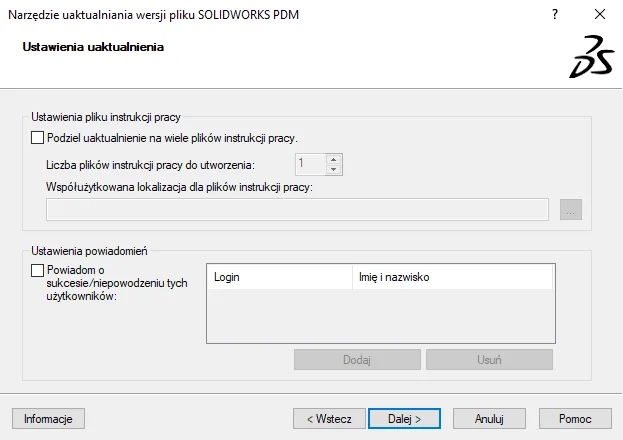

Uaktualnianie plików z wykorzystaniem wielu stacji

Możesz rozważyć rozłożenie procesu na kilka stanowisk. Wybierz opcję Podziel uaktualnienie na wiele plików instrukcji pracy, zdefiniuj ich liczbę, a także udostępnij folder sieciowy.

Szczegóły konfiguracji instrukcji znajdziesz pod tym linkiem: [więcej informacji tutaj].

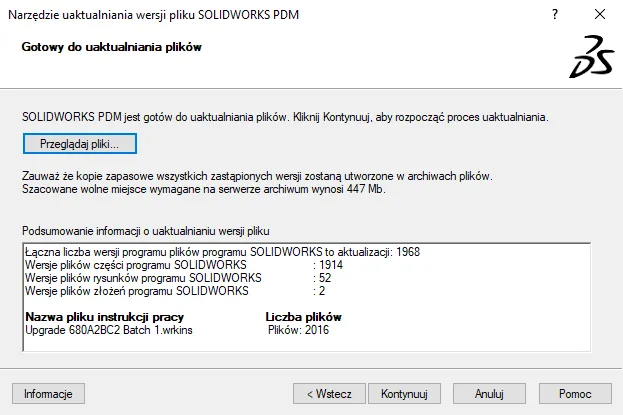

Podsumowanie przed rozpoczęciem

Na ekranie podsumowania zobaczysz liczbę wybranych plików według typu (części, złożenia, rysunki). Jeśli wszystko się zgadza, możesz rozpocząć aktualizację.

Po zakończeniu narzędzie poinformuje Cię o wyniku, przedstawiając skrócony raport z procesu.

Uaktualnianie z innych stacji roboczych

Jeśli przygotowano pliki instrukcji, na dodatkowej stacji otwórz File Version Upgrade Tool i wybierz Partycypuj w procesie uaktualnienia (stacja robocza agenta). Wskaż lokalizację pliku instrukcji (.wrkins). Pamiętaj – plik instrukcji można wykorzystać tylko raz i nie będzie dostępny dla kolejnych stanowisk po użyciu.

Po ekranie podsumowania możesz rozpocząć pracę.

Rekomendacje:

• Przetestuj aktualizację na małym zbiorze danych

• Wybierz stację roboczą o wysokiej wydajności

• Zadbaj o odpowiednią ilość wolnego miejsca na dysku

• Przeprowadzaj operację poza godzinami szczytu

• Unikaj pracy nad plikami w trakcie procesu aktualizacji
