Jak stworzyć sprężynę dynamiczną w SOLIDWORKS?

Modelowanie sprężyn w SOLIDWORKS to jedno z częściej spotykanych zadań projektowych. Z pozoru proste – helisa i wyciągnięcie po ścieżce – ale w praktyce wielu użytkowników zastanawia się, jak sprawić, by sprężyna działała dynamicznie i zachowywała się realistycznie w złożeniach czy animacjach ruchu.  Przeczytaj i sprawdź dwa podejścia do tworzenia sprężyn: proste (dla początkujących) oraz zaawansowane (dla użytkowników chcących pokazać ruch i elastyczność sprężyny w projektach). Dowiesz się też, jak uniknąć błędów i jak wykorzystać narzędzia analizy ruchu dostępne w SOLIDWORKS.

Modelowanie sprężyny w SOLIDWORKS może być stosunkowo prostym ćwiczeniem dla osób, które mają już doświadczenie w pracy z tym oprogramowaniem. To często jeden z pierwszych elementów kursów Zaawansowanego modelowania części, które oferują dystrybutorzy SOLIDWORKS.

Jeśli potrafisz korzystać z funkcji Wyciągnięcie po ścieżce oraz umiesz utworzyć helisę, jesteś praktycznie gotowy. A jeśli dopiero zaczynasz, warto rozważyć udział w kursie – pozwoli Ci on opanować podstawy i uniknąć błędów w przyszłości. Na pierwszy rzut oka sprężyna to prosty element. Jednak kiedy użytkownicy pytają: „Jak sprawić, by moja sprężyna się poruszała?”, okazuje się, że problem jest bardziej złożony.

Złożoność modelowania sprężyn

Sprężyny mogą być bardzo proste – zwykła spirala – lub wyjątkowo skomplikowane. W praktyce projektowej masz wiele możliwości, aby dopasować sprężynę do wymagań mechanizmu lub urządzenia. Możesz:

• dodać stożkowatość,

• tworzyć sprężyny o zmiennym skoku,

• dodawać haki na końcach, aby uzyskać sprężyny naciągowe,

• użyć funkcji Cut with Surface (Wytnij z powierzchnią), aby utworzyć szlifowane końce.

Lista możliwości jest niemal nieskończona, a każdy projekt wymaga decyzji dotyczących:

• materiału i średnicy drutu,

• liczby zwojów i ich rozmieszczenia,

• sposobu mocowania w złożeniu,

• rodzaju sprężyny – naciągowa, ściskana czy skrętna.

Dobrze zaprojektowana sprężyna nie tylko spełnia wymogi wytrzymałościowe, ale także poprawnie współdziała z innymi komponentami w zespole, zachowując ruch dynamiczny i stabilność w projekcie.

Podejście proste – Instant3D ze sprężyną śrubową

Choć trudno w to uwierzyć, nawet najprostsze sprężyny mają wbudowany mechanizm dynamicznego ruchu. Dzięki funkcji Instant3D możesz modyfikować długość sprężyny w czasie rzeczywistym, obserwując jak zwoje się rozsuwają i zsuwają.

Jak utworzyć prostą sprężynę?

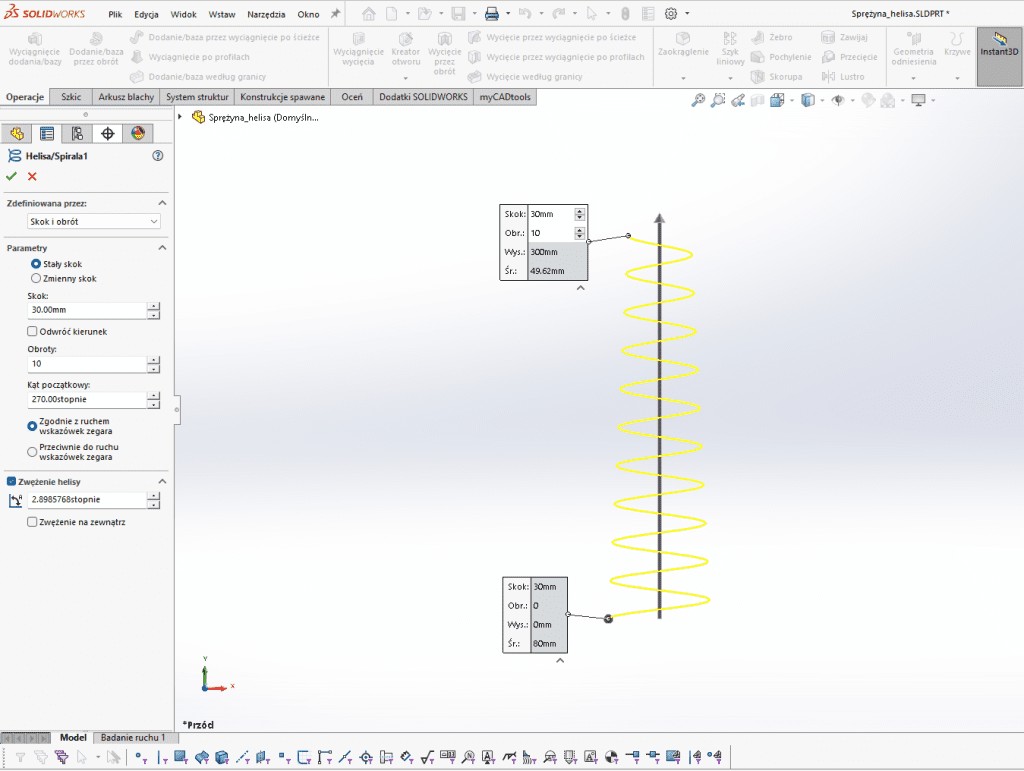

1. Naszkicuj i zdefiniuj okrąg.

2. Utwórz helisę (Krzywe > Helisa).

3. Dostosuj parametry wysokości, skoku lub liczby obrotów.

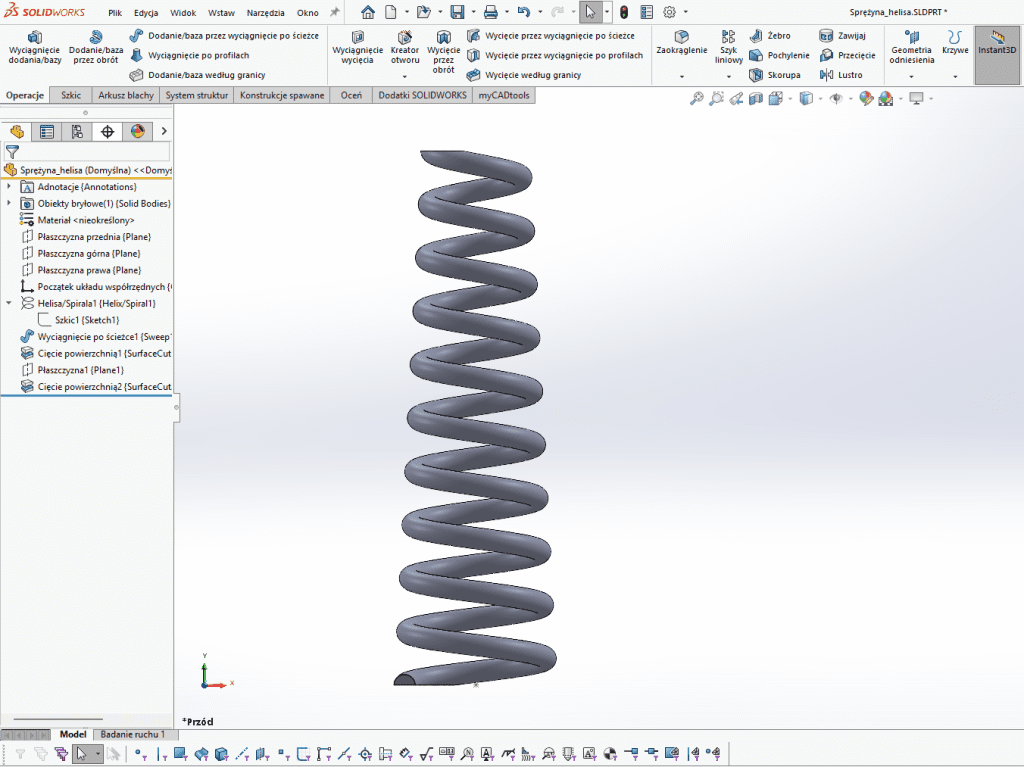

4. Użyj helisy jako ścieżki w funkcji Swept Boss/Base z profilem kołowym.

Sprężyna gotowa! Teraz, korzystając z Instant3D, możesz chwycić uchwyt długości i dynamicznie regulować wysokość.

Ograniczenia prostego podejścia:

• brak możliwości dynamicznej pracy w animacjach i złożeniach,

• brak automatycznej reakcji na elementy w zespole,

• konieczność ręcznej modyfikacji wymiaru helisy.

Dlatego jeśli chcesz dokładnie wiedzieć, jak stworzyć sprężynę dynamiczną w SOLIDWORKS, która działa jak w rzeczywistości, warto sięgnąć po rozwiązanie zaawansowane.

Podejście zaawansowane – sprężyna bez helisy

Największym ograniczeniem prostego podejścia jest konieczność modyfikowania wymiaru helisy. SOLIDWORKS nie lubi propagować takich zmian przez wiele zależności, a to utrudnia projektowanie w złożeniach.

Zamiast korzystać z helisy, możesz:

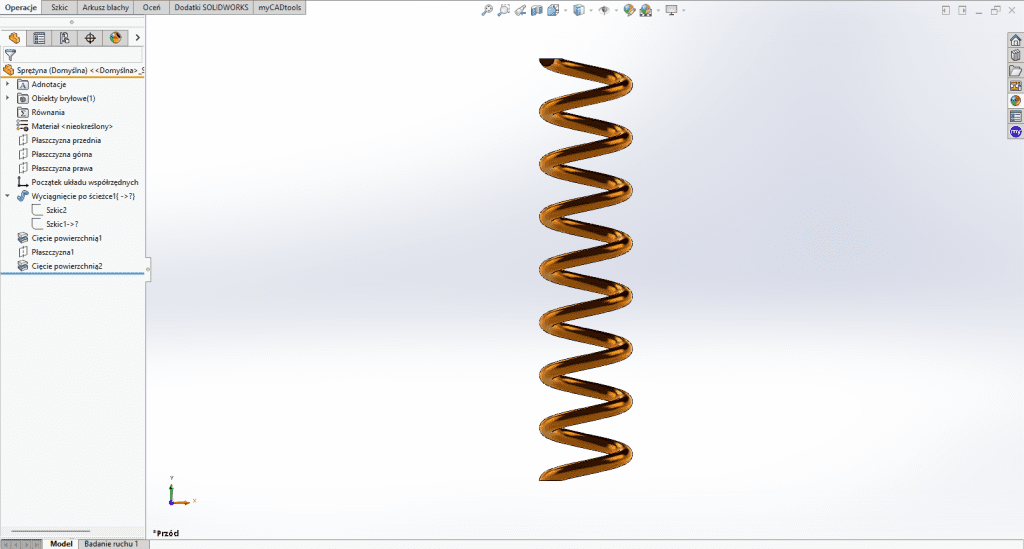

• utworzyć prostą linię jako ścieżkę,

• narysować okrąg jako profil,

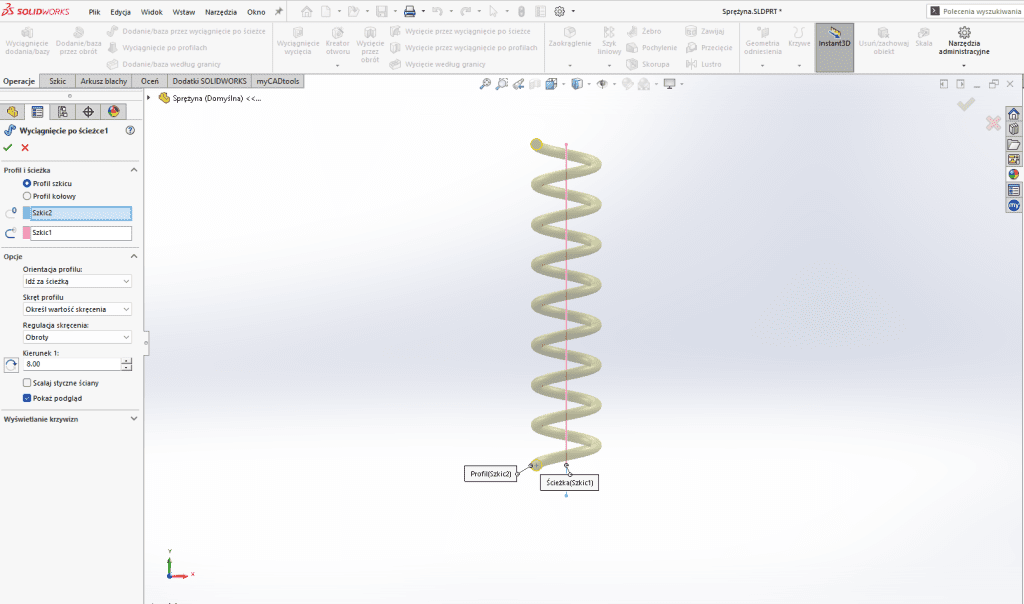

• podczas wyciągania po ścieżce zdefiniować liczbę obrotów (skręt).

W ten sposób powstaje sprężyna, która nie ma wymiaru długości – jej wysokość zależy od długości linii kontrolnej.

Dlaczego to lepsze rozwiązanie?

• Możesz uzależnić długość sprężyny od innych komponentów w złożeniu.

• Możesz przypisać relacje kontekstowe – np. punkt końcowy linii przypiąć do powierzchni tłoka.

• Sprężyna reaguje automatycznie na zmiany w projekcie.

Efekt? Twój projekt staje się bardziej realistyczny, a sprężyna zachowuje się dynamicznie.

Sprężyna w złożeniach i animacjach

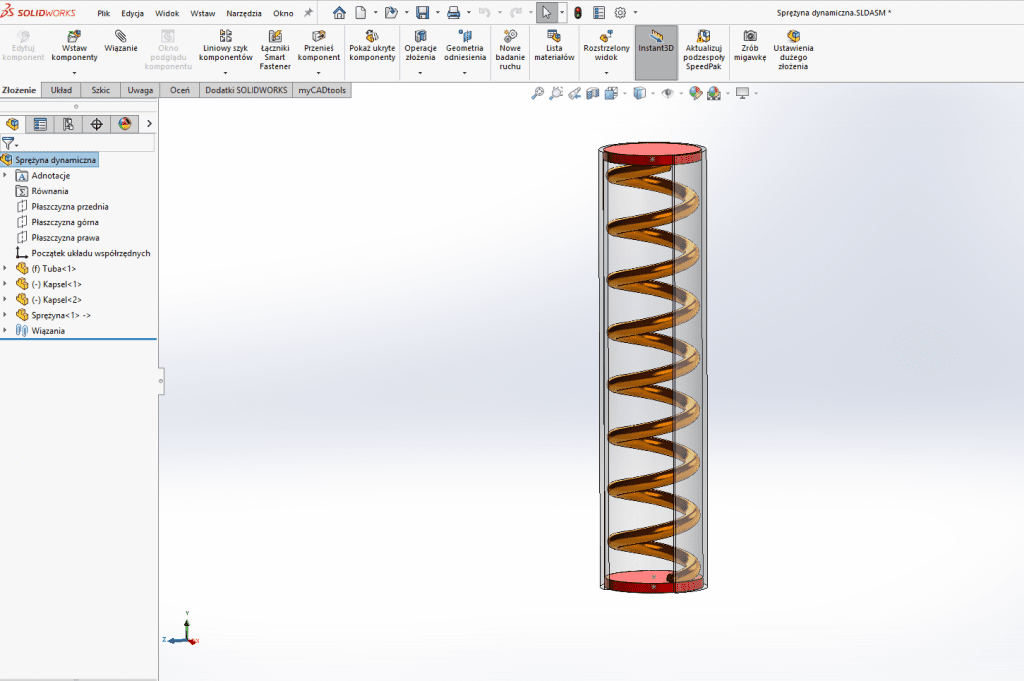

Po dodaniu sprężyny do złożenia pamiętaj, że domyślnie komponenty traktowane są jako bryły sztywne. Aby uzyskać efekt ruchu:

• edytuj sprężynę w kontekście zespołu,

• dodaj relacje kontekstowe między szkicem sprężyny a innymi częściami,

• uelastycznij podzespół (Make Subassembly Flexible), aby sprężyna działała również na niższych poziomach.

Dzięki temu sprężyna będzie:

• rozciągać się i ściskać zależnie od pozycji komponentów,

• działać poprawnie w animacjach,

• mogła zostać wykorzystana w analizach ruchu.

Dodatkowe wskazówki i najlepsze praktyki – Jak stworzyć sprężynę dynamiczną w SOLIDWORKS?

• Jeśli długość sprężyny ma kluczowe znaczenie – zastosuj wiązanie odległościowe w złożeniu, które pozwala na dynamiczną regulację bez przebudowy.

• Używaj LimitDistance, aby zachować realizm – sprężyna nie powinna się rozciągać w nieskończoność.

• Unikaj zbyt wielu kontekstów – jeden model sprężyny użyty w wielu zespołach z różnymi relacjami może powodować błędy.

• Dla większego realizmu stosuj dodatkowe cechy: haki, stożki, zwoje o zmiennym skoku, szlifowane końce.

Szkolenia z SOLIDWORKS

Jeżeli temat modelowania sprężyn jest dla Ciebie ważny, świetnym rozwiązaniem będzie udział w kursach z zakresu Zaawansowanego modelowania części i Zaawansowanego modelowania złożeń.

Podczas takich szkoleń nauczysz się m.in.:

• tworzyć sprężyny o różnym kształcie (stożkowe, naciągowe, ściskane),

• używać helis, skrętów i parametrów profili w funkcjach Sweep,

• budować relacje kontekstowe, aby sprężyny zachowywały się dynamicznie w złożeniach,

• stosować elastyczne podzespoły, aby sprężyny działały poprawnie na każdym poziomie projektu,

• jak wykorzystywać dobre praktyki, które zapewniają stabilność i wydajność modeli.

Dzięki temu będziesz wiedzieć w praktyce, jak stworzyć sprężynę dynamiczną w SOLIDWORKS i jak wykorzystać ją w profesjonalnych projektach. Sprawdź nasze portfolio szkoleń SOLIDWORKS.

Podsumowanie

Tworzenie sprężyn w SOLIDWORKS to zagadnienie, które może być proste albo bardzo zaawansowane – w zależności od tego, czy potrzebujesz jedynie wizualizacji, czy pełnej dynamiki w projektach. Podejście proste sprawdzi się do szybkich modeli i prezentacji. Podejście zaawansowane umożliwia uzyskanie realistycznych efektów w złożeniach i animacjach.

Dzięki dodatkowym technikom i szkoleniom możesz tworzyć projekty bardziej precyzyjne i elastyczne, a Twoje modele sprężyn będą zachowywały się tak, jak w rzeczywistości. Masz pytania dotyczące modelowania sprężyn, zaawansowanych metod pracy z helisami lub interesuje Cię udział w szkoleniu? Skontaktuj się z nami – doradzimy najlepsze rozwiązania i pomożemy w wyborze kursu dopasowanego do Twoich potrzeb.
