Jak skrócić czas otwierania złożeń w SOLIDWORKS?

Co dzieje się podczas otwierania złożenia?

Każde uruchomienie złożenia to proces, w którym system musi załadować ogromne ilości danych – od pojedynczych elementów po relacje między nimi. Im więcej części oraz bardziej złożonych kształtów, tym dłużej trwa cały proces. W tle program wykonuje m.in.:

• interpretację cech wszystkich komponentów,

• wczytywanie modeli bryłowych i powierzchniowych,

• analizę powiązań konstrukcyjnych,

• przygotowanie grafiki do wyświetlenia.

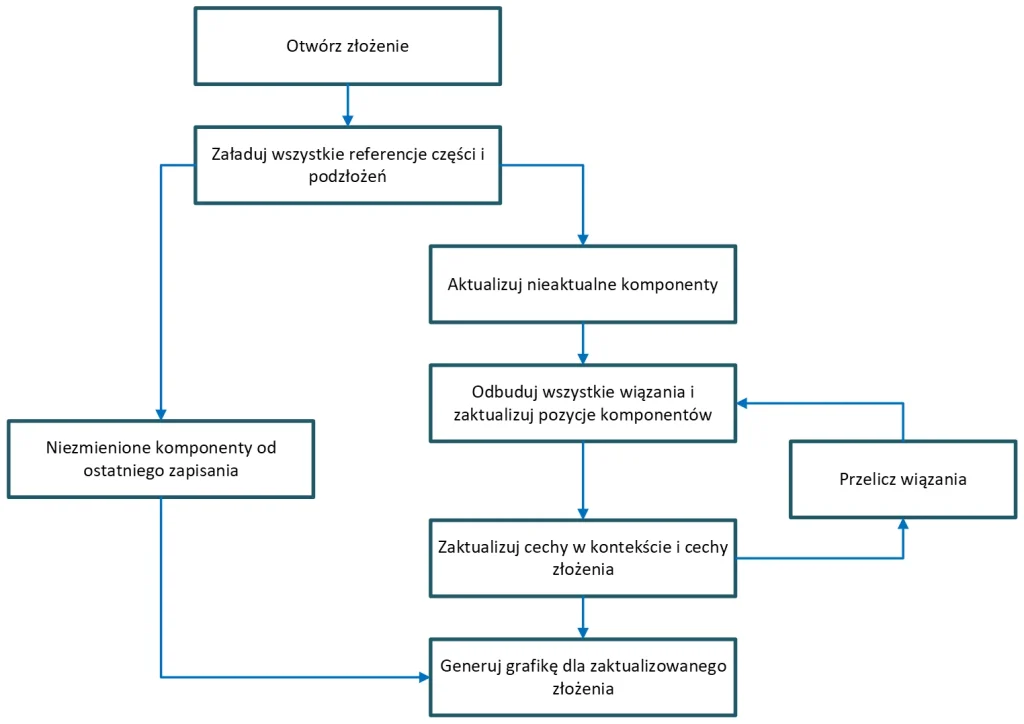

Tabela poniżej obrazuje, ile operacji zachodzi tylko przy otwarciu jednego projektu w SOLIDWORKS.

Wpływ sprzętu na szybkość działania

Złożone modele potrzebują odpowiednich zasobów. Główne komponenty wpływające na płynność pracy to:

• CPU – odpowiada za operacje przeliczeniowe związane z geometrią,

• GPU – generuje obraz modelu na ekranie,

• RAM – przechowuje aktywne dane potrzebne do edycji.

Im większe złożenie, tym intensywniej wykorzystywane są te zasoby. Sprawność sprzętu może więc mieć realny wpływ na to, jak szybko działa program i jak sprawnie można skrócić czas otwierania złożeń w SOLIDWORKS. Więcej o wymaganiach SOLIDWORKS znajdziesz tutaj.

Czym są złożenia typu Large Assembly?

W świecie SOLIDWORKS, termin „Large Assembly” oznacza plik projektu, który ze względu na rozmiar i złożoność mocno obciąża pamięć operacyjną. Problemy pojawiają się nie tylko przy uruchamianiu, ale też podczas przeglądania, edycji, czy wstawiania kolejnych komponentów. Gdy RAM się zapełnia, każda czynność trwa dłużej, a efektywność użytkownika spada.

Jakie tryby otwierania oferuje SOLIDWORKS?

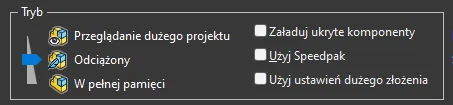

Aby poprawić wydajność, program oferuje trzy tryby ładowania złożeń:

• Resolved – pełne wczytanie wszystkich danych,

• Lightweight Mode – uproszczony dostęp do kluczowych informacji,

• Large Design Review – szybkie otwarcie pliku bez pełnych danych.

Każdy z nich odpowiada innym potrzebom i umożliwia dopasowanie sposobu pracy do wielkości projektu i możliwości komputera.

Tryb Resolved

Jest to domyślny sposób otwierania złożeń, który ładuje wszystkie informacje – od cech konstrukcyjnych po powiązania. Choć pozwala na pełną edycję, jednocześnie generuje największe obciążenie dla komputera. W praktyce może to oznaczać znacznie dłuższy czas uruchamiania.

Tryb Lightweight Mode

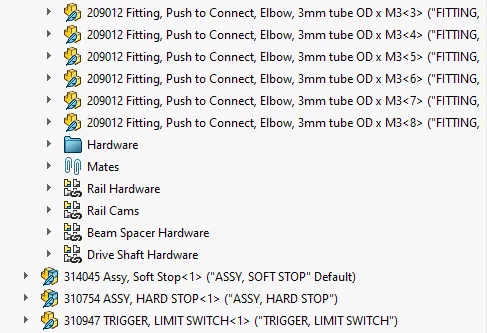

W trybie uproszczonym SOLIDWORKS wczytuje tylko podstawowe dane potrzebne do wizualizacji i prostych operacji. Komponenty w tym trybie są oznaczone niebieskim piórkiem w drzewie złożeń. Można je przesuwać i modyfikować wiązania, ale bez pełnej funkcjonalności operacyjnej. Tryb ten sprawdza się przy pracy nad dużymi projektami, szczególnie gdy priorytetem jest szybkie uruchomienie.

Warto aktywować opcję „Sprawdź przestarzałe lekkie komponenty”, aby system sygnalizował, które części zostały zmodyfikowane. Dodatkowo dostępna jest funkcja automatycznego stosowania ustawień dla dużych złożeń, która optymalizuje wydajność bez ręcznego konfigurowania parametrów.

Przegląd projektu w trybie Large Design Review

Ten tryb umożliwia błyskawiczne otwarcie pliku, ponieważ system ogranicza się wyłącznie do wyświetlenia graficznej wersji modelu. To doskonałe rozwiązanie, gdy trzeba szybko:

• obejrzeć złożenie,

• wykonać pomiar,

• stworzyć przekrój,

• ukryć lub wyświetlić komponent.

Jeśli potrzebna jest dalsza edycja, można w każdej chwili przełączyć się na tryb pełny poprzez funkcję „Edit Assembly” – dostępną zarówno przed otwarciem pliku, jak i z poziomu drzewa projektowego.
