Jak przeprowadzić analizę ruchu opartą na zdarzeniach w SOLIDWORKS?
19 września 2025
Projektanci i inżynierowie coraz częściej potrzebują realistycznych symulacji pracy mechanizmów jeszcze na etapie projektowania. Oprogramowanie SOLIDWORKS daje szerokie możliwości w zakresie analizy ruchu – zarówno w formie badań opartych na czasie, jak i na zdarzeniach. Wyjaśnimy krok po kroku, jak skonfigurować analizę ruchu opartą na zdarzeniach, kiedy warto ją stosować i jakie daje korzyści.
Czym różni się analiza ruchu oparta na czasie od tej opartej na zdarzeniach?
W klasycznej analizie opartej na czasie ruch elementów zależy od zegara – każde działanie następuje w ściśle określonym momencie. Taka metoda sprawdza się w prostych symulacjach, ale nie zawsze oddaje realne warunki pracy mechanizmu.
Analiza oparta na zdarzeniach działa inaczej. Tutaj kolejne akcje są wywoływane przez zdarzenia – np. sygnał czujnika, zakończenie poprzedniego zadania czy osiągnięcie określonej pozycji. Dzięki temu możemy odwzorować:
-
logikę sterowania maszyn,
-
pracę zautomatyzowanych linii produkcyjnych,
-
warunkowe zachowania mechanizmów (np. jeśli element A wykona ruch, wtedy aktywuje się element B).
Badania oparte na zdarzeniach lepiej odwzorowują automatyzację procesów i zależności logiczne, które występują w rzeczywistych układach.
Kiedy stosować badania ruchu oparte na zdarzeniach?
Analiza tego typu znajduje zastosowanie wszędzie tam, gdzie liczy się logika działania, a nie tylko czas. Najczęstsze przykłady to:
-
projektowanie układów automatyki i robotyki,
-
testowanie sekwencji ruchu w maszynach przemysłowych,
-
sprawdzanie poprawności działania mechanizmów warunkowych,
-
symulacje współpracy kilku napędów w jednym układzie.
Dzięki temu inżynierowie mogą lepiej przewidywać potencjalne błędy i optymalizować działanie projektowanych systemów.
Jak skonfigurować analizę ruchu opartą na zdarzeniach w SOLIDWORKS?

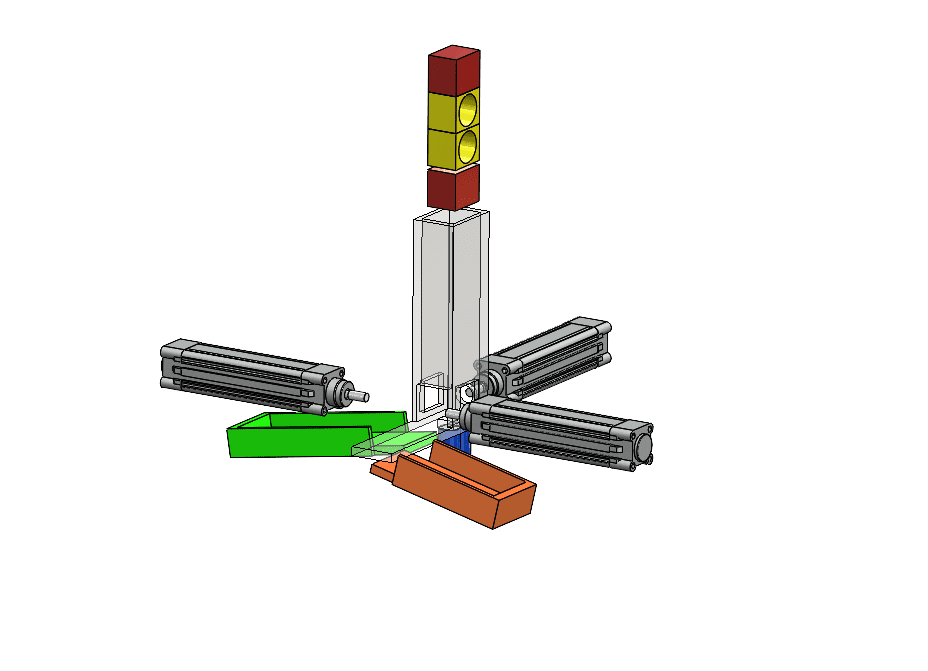

1. Modelowanie i przygotowanie zespołu
-
Utwórz modele poszczególnych części (np. siłowników, toru, kostki).
-
Złóż je w jeden zespół i ustaw pozycję początkową elementów.

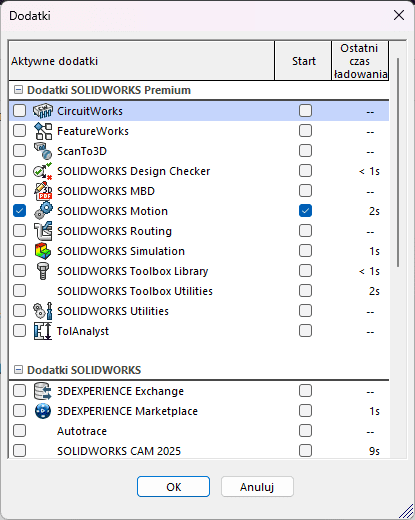

2. Aktywacja dodatku SOLIDWORKS Motion
-
Włącz dodatek SOLIDWORKS Motion.
-
W zakładce Badanie ruchu wybierz tryb Analiza ruchu.
-
Przełącz widok na badanie oparte na zdarzeniach.
3. Definicja parametrów ruchu
-
Dodaj silniki liniowe i określ ich parametry (prędkość, kierunek, przyspieszenie).
-
Zdefiniuj kontakty między obiektami, aby ruch był realistyczny.
-
Włącz grawitację, jeśli chcesz odwzorować rzeczywiste warunki pracy.
4. Tworzenie zadań i wyzwalaczy
Każde zadanie w analizie opartej na zdarzeniach ma dwa elementy:
-
Wyzwalacz – np. osiągnięcie danej pozycji, zakończenie poprzedniego zadania, odczyt czujnika.
-
Akcja – np. uruchomienie silnika, zatrzymanie elementu, włączenie/wyłączenie kontaktu.
Przykład:
-
Pierwsze zadanie uruchamia siłownik po upływie określonego czasu.
-
Drugie zadanie aktywuje się, gdy zakończy się działanie pierwszego.
-
Kolejne zadania budują pełną sekwencję ruchu.
5. Obliczenia i analiza wyników
-
Kliknij Oblicz, aby przetworzyć animację.
-
Włącz Odtwarzanie, aby zobaczyć efekt symulacji.
-

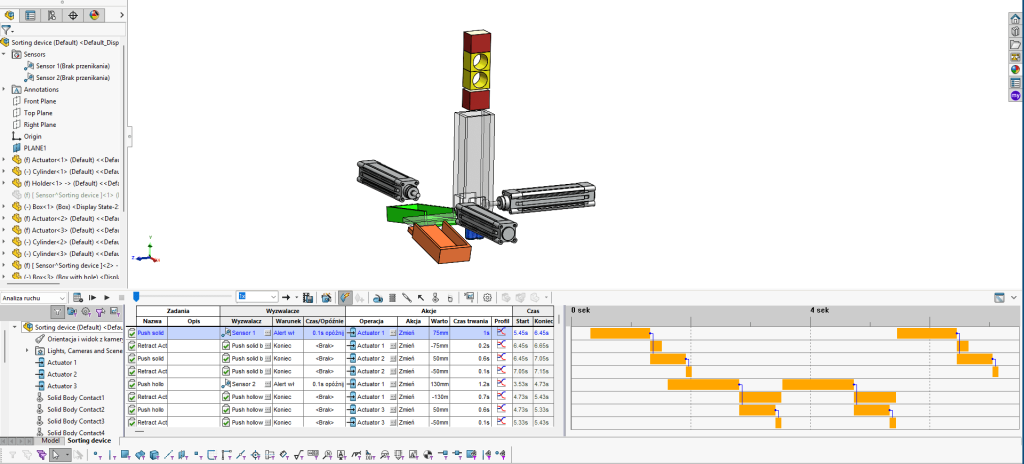

W MotionManagerze można przejrzeć oś czasu i logiczną strukturę wyzwalaczy.
Dlaczego warto korzystać z analizy opartej na zdarzeniach?
-
Odwzorowanie rzeczywistej logiki automatyzacji.
-
Większa elastyczność w testowaniu sekwencji ruchu.
-
Lepsze przygotowanie projektów do wdrożenia w realnych warunkach.
Szkolenia z SOLIDWORKS Motion – Analiza ruchu
Jeśli chcesz nauczyć się korzystać z analizy ruchu w SOLIDWORKS w praktyce, warto rozważyć specjalistyczne szkolenia prowadzone przez naszą firmę. Podczas zajęć dowiesz się m.in.:
-
jak prawidłowo konfigurować badania oparte na czasie i zdarzeniach,
-
jak tworzyć realistyczne symulacje mechanizmów,
-
jak analizować wyniki i wyciągać wnioski projektowe,
-
jak optymalizować proces projektowania dzięki automatyzacji.
Dzięki szkoleniom SOLIDWORKS zdobędziesz wiedzę, która pozwoli Ci efektywnie wykorzystać możliwości oprogramowania w codziennej pracy projektowej. Dowiedz się więcej o szkoleniu z SOLIDWORKS Motion – Analizy ruchu.
Podsumowanie
Analiza ruchu oparta na zdarzeniach w SOLIDWORKS to skuteczny sposób na realistyczne odwzorowanie logiki sterowania i sekwencji zadań w projektowanych mechanizmach. W porównaniu do klasycznych badań czasowych daje większą elastyczność i lepsze dopasowanie do rzeczywistych procesów.
