Jak korzystać z SOLIDWORKS Toolbox na platformie 3DEXPERIENCE?

SOLIDWORKS Toolbox to obszerna baza gotowych komponentów, takich jak śruby, nakrętki, podkładki, koła zębate czy też inne. Integracja z platformą 3DEXPERIENCE przynosi użytkownikom szereg korzyści:

• scentralizowane przechowywanie danych projektowych,

• lepsza współpraca między członkami zespołu,

• automatyczna synchronizacja i aktualizacja części,

• zgodność z globalnymi normami technicznymi.

Sprawdź, jak uruchomić i wykorzystać SOLIDWORKS Toolbox na platformie 3DEXPERIENCE, a także jak możesz na tym zyskać.

Jakie problemy rozwiązuje Toolbox SOLIDWORKS?

Zanim przejdziemy do etapu konfiguracji, warto przyjrzeć się powodom, dla których Toolbox staje się nieodzownym narzędziem w codziennej pracy projektanta.

Trudności w wyszukiwaniu części

Ręczne przeglądanie katalogów w celu odnalezienia takich elementów jak łączniki czy elementy konstrukcyjne jest pracochłonne i sprzyja pomyłkom. Toolbox automatyzuje ten proces, zapewniając szybki dostęp do sprawdzonych komponentów.

Brak spójności standardów

Wykorzystywanie części z różnych źródeł może prowadzić do rozbieżności w wymiarach czy jakości, co zwiększa ryzyko błędów. Toolbox oferuje elementy zgodne z uznanymi normami jak ISO, ANSI czy DIN.

Brak wspólnego źródła danych

W przypadku zespołów pracujących zdalnie, brak centralnego repozytorium prowadzi do powielania plików i problemów z wersjonowaniem. \ pozwala na korzystanie z jednej, wspólnej biblioteki.

Czasochłonne dostosowywanie elementów

Ręczna edycja komponentów pod kątem konkretnego projektu może być uciążliwa. Toolbox umożliwia łatwe modyfikowanie parametrów, ich zapisanie i ponowne wykorzystanie w przyszłości.

Jak skonfigurować Toolbox SOLIDWORKS na platformie 3DEXPERIENCE?

Krok 1: Instalacja i uruchomienie Toolbox

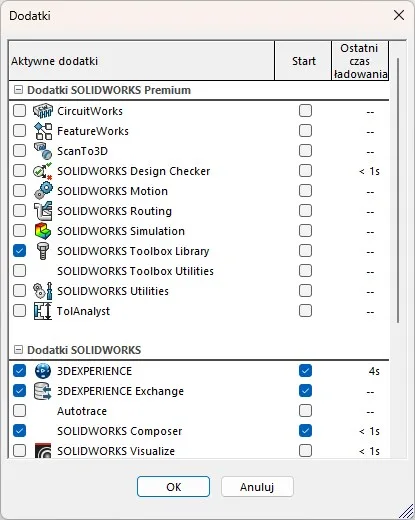

Uruchom SOLIDWORKS i przejdź do Narzędzia > Dodatki.
Zaznacz pozycję Biblioteka Toolbox SOLIDWORKS.
Zlokalizuj Toolbox w zakładce Biblioteka projektowa znajdującej się w bocznym panelu.

Krok 2: Ustawienia Toolbox

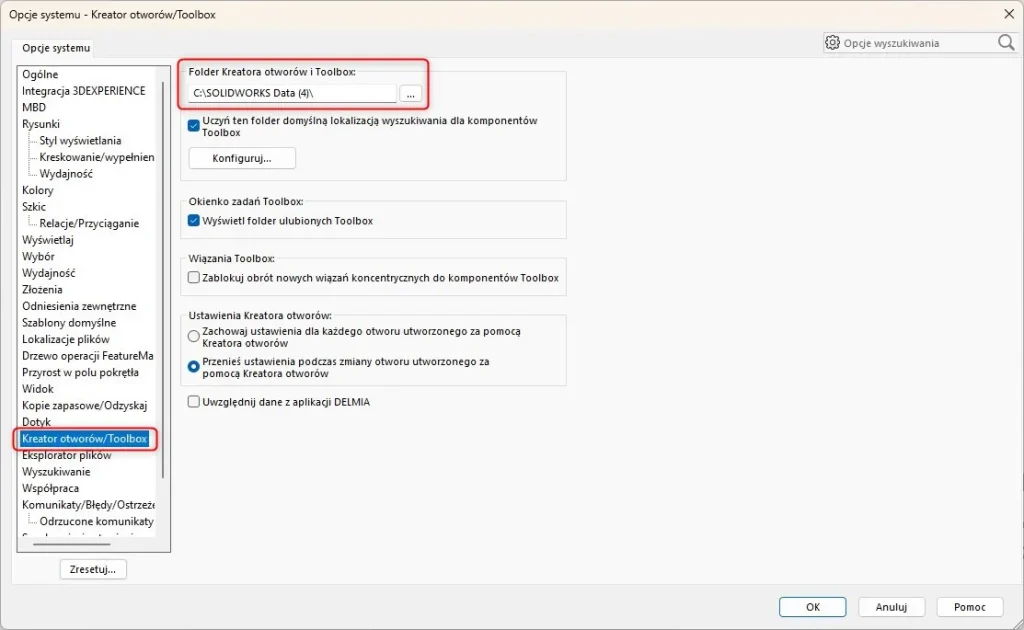

Wejdź w Narzędzia > Opcje > Opcje systemowe > Hole Wizard/Toolbox.
Wskaż lokalizację głównego folderu Toolbox, w którym zapisane są dane komponentów.
Skonfiguruj ustawienia zgodnie z wymaganiami projektu: jednostki, preferowane wymiary i normy (np. ISO, ANSI).

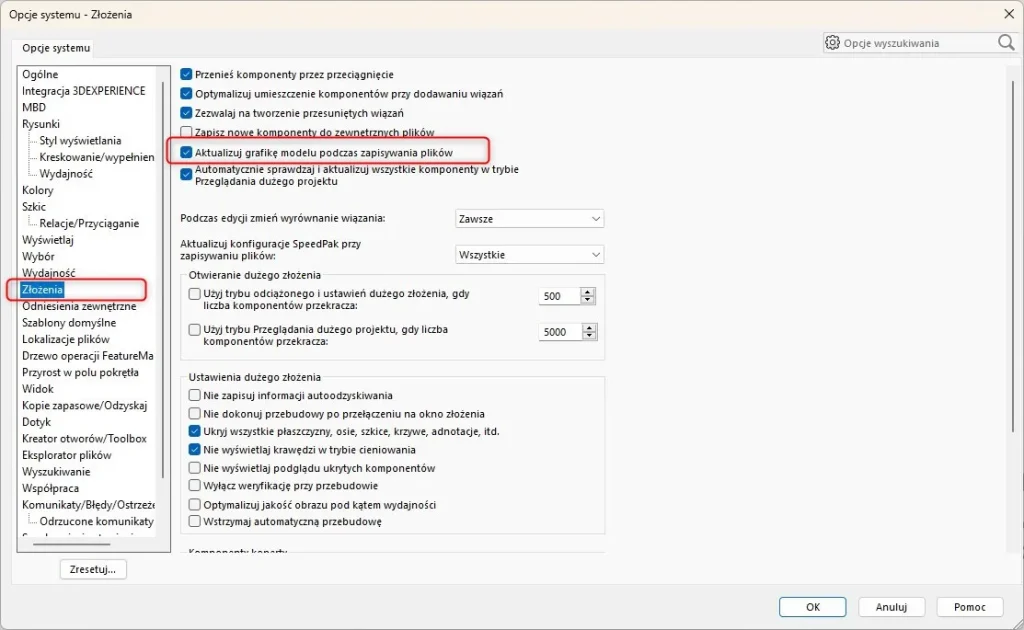

👉 Wskazówka: Aby modele Toolbox były poprawnie renderowane na platformie 3DEXPERIENCE, włącz opcję Aktualizuj grafikę modelu podczas zapisywania plików w ustawieniach SOLIDWORKS.

Krok 3: Połączenie z 3DEXPERIENCE

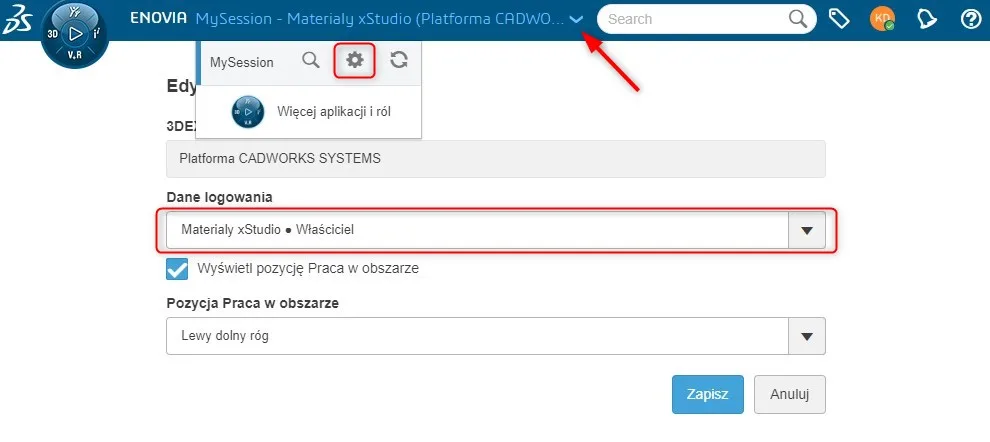

Zaloguj się do swojego konta 3DEXPERIENCE poprzez panel zadań SOLIDWORKS.
Następnie wybierz odpowiednią przestrzeń współpracy, w której będą przechowywane dane Toolbox.
Po poprawnym połączeniu wszystkie zmiany będą automatycznie synchronizowane w chmurze.

Krok 4: Użycie Toolbox w projektach

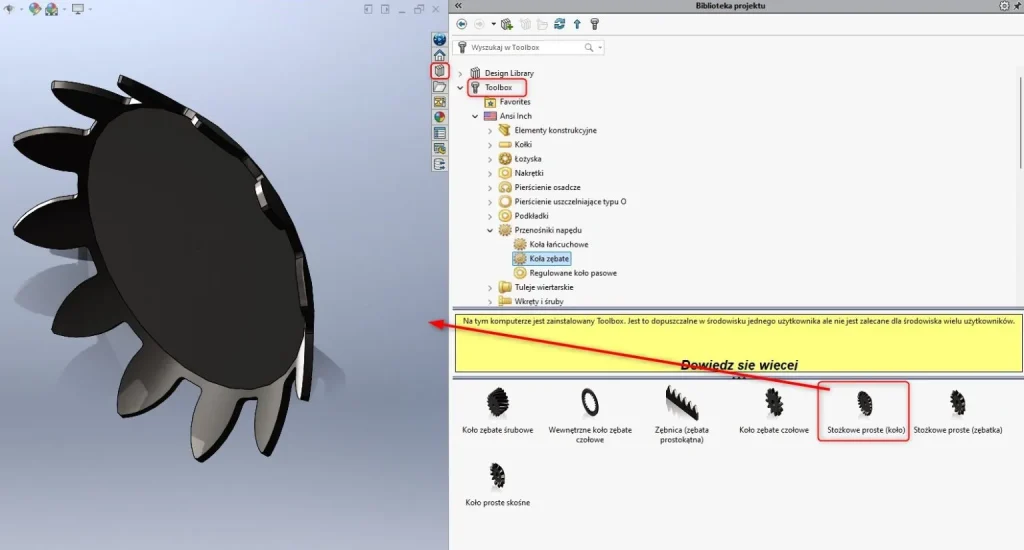

Drag & Drop: Przeciągnij komponent z Toolbox i upuść go bezpośrednio w projekcie – rozmiary dopasują się automatycznie do kontekstu.
Personalizacja: Możesz edytować wymiary czy też konfiguracje części, zapisując je do ponownego użytku.
Integracja z Hole Wizard: Umożliwia automatyczne dopasowanie części do otworów w modelu, gwarantując poprawny montaż.

Jak Toolbox współdziała z platformą 3DEXPERIENCE?

Połączenie Toolbox z 3DEXPERIENCE umożliwia automatyczne zarządzanie plikami – każdy komponent jest zapisywany jako osobny plik w dedykowanej przestrzeni współpracy. Dzięki temu:

• każdy członek zespołu ma dostęp do aktualnej wersji części,

• stan komponentu (np. W trakcie pracy, Zatwierdzone) jest na bieżąco aktualizowany,

• system eliminuje problem powielania danych.

Korzyści z integracji:

• Jedno repozytorium dla wszystkich części.

• Bieżące zmiany widoczne dla całego zespołu.

• Dane zapisywane automatycznie w chmurze, co upraszcza zarządzanie dokumentacją.

Podsumowanie – SOLIDWORKS Toolbox na 3DEXPERIENCE

Zintegrowanie Toolbox z platformą 3DEXPERIENCE radykalnie poprawia sposób zarządzania standardowymi komponentami. Umożliwia oszczędność czasu, zachowanie spójności projektowej, a także efektywną współpracę w ramach rozproszonych zespołów projektowych.

Chcesz dowiedzieć się więcej o możliwościach Toolbox SOLIDWORKS i integracji z 3DEXPERIENCE? Skontaktuj się z nami – wspólnie znajdziemy najlepsze rozwiązanie dla Twojego zespołu.
