Jak korzystać z funkcji Flex w SOLIDWORKS do zaawansowanych deformacji modeli?

Funkcja Flex w SOLIDWORKS umożliwia projektantom intuicyjne i przewidywalne deformowanie brył lub powierzchni. Dzięki niej można łatwo badać alternatywne warianty projektu, bez konieczności całkowitego przebudowywania geometrii. Flex oferuje cztery typy deformacji: Bending (zginanie), Twisting (skręcanie), Tapering (stożkowanie) i Stretching (rozciąganie), co pozwala na tworzenie skomplikowanych kształtów w prosty sposób. Dowiedz się jak to zrobić.

Przykład użycia: Panel prostokątny z wycięciami

Jako model bazowy wykorzystam prostokątny panel z wieloma kwadratowymi wycięciami. Taki model może reprezentować fasadę architektoniczną lub element rzeźbiarski, gdzie operacje Flex pozwalają symulować rzeczywiste deformacje.

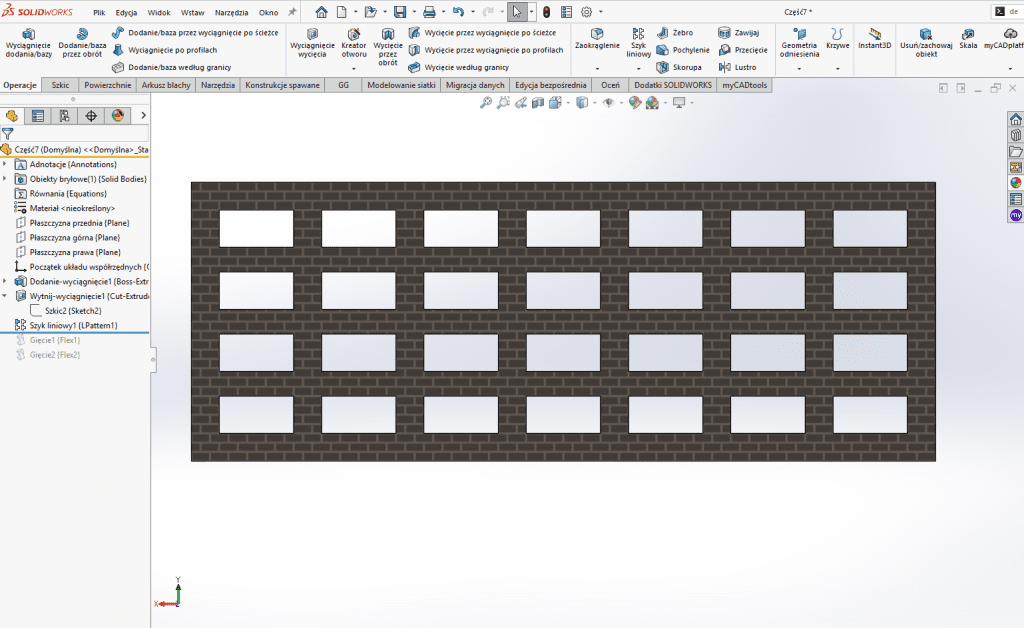

Model bazowy:

• początkowa geometria to prostokątna bryła z równomiernie rozmieszczonymi kwadratowymi wycięciami,

• wyglądem przypomina fasadę budynku lub dekoracyjny panel.

W tym przykładzie zastosuję dwie kolejne operacje Flex:

1. Twisting – skręcenie panelu wokół osi.

2. Bending – dodanie krzywizny na już skręconej geometrii.

To pokazuje, że operacje Flex można łączyć, tworząc skomplikowane i realistyczne transformacje.

Krok 1: Dostęp do funkcji Flex

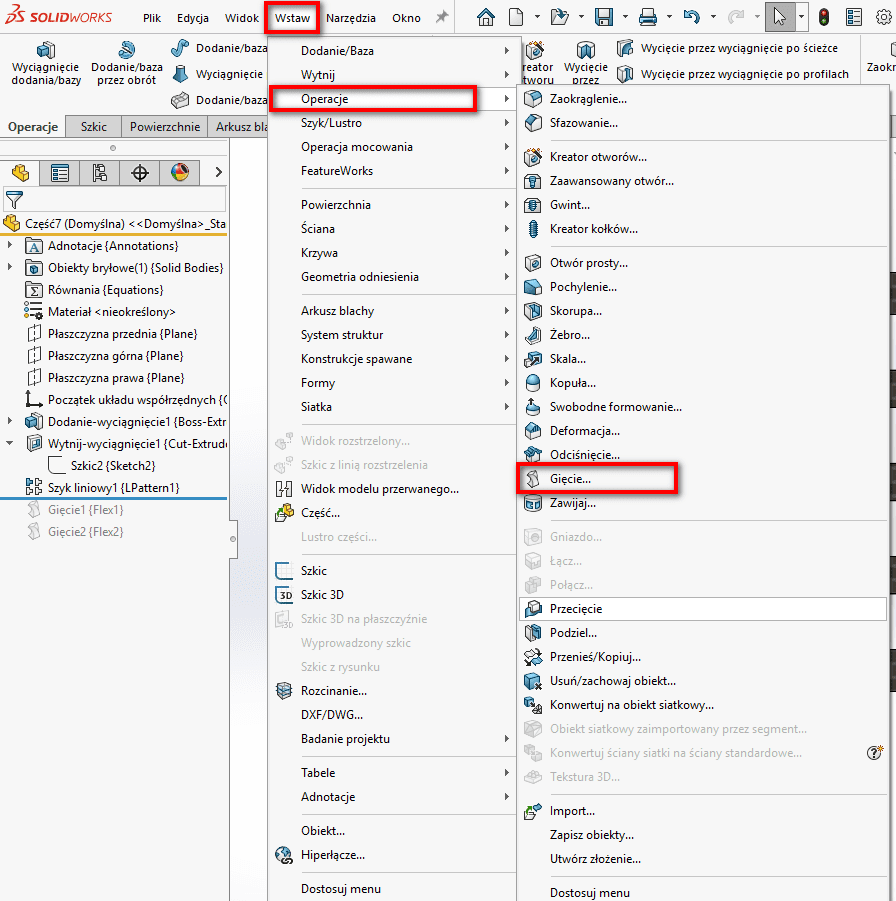

• Przejdź do: Insert > Features > Flex.

• Następnie w PropertyManager pojawi się triada i ramka ograniczająca bryłę.

• Ramka definiuje zakres deformacji, a płaszczyzny przycinające wyznaczają początek i koniec obszaru deformacji.

• Triada określa centrum i kierunek deformacji i może być przesuwana w razie potrzeby.

2 Krok: Zastosowanie Twist Flex

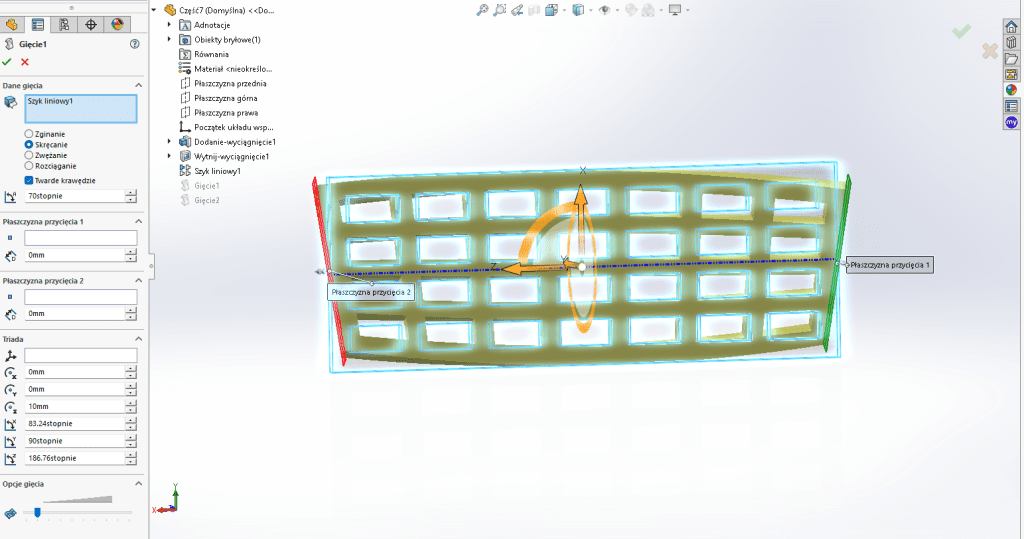

• W PropertyManager wybierz Twisting jako typ Flex.

• Określ kąt skręcenia (np. 20°–30°) w zależności od wymaganej deformacji.

• Następnie dostosuj płaszczyzny przycinające, jeśli chcesz ograniczyć skręcanie do wybranej części panelu.

• Kliknij OK, aby zastosować Twist Flex.

Krok 3: Dodanie Bend Flex na skręconej geometrii

• Ponownie aktywuj funkcję Flex dla już skręconego panelu.

• Wybierz Bending jako typ deformacji.

• Określ kąt i promień zginania, aby osiągnąć pożądaną krzywiznę.

• Przesuń triadę, aby kontrolować kierunek zginania.

• Kliknij OK, aby zastosować Bend Flex.

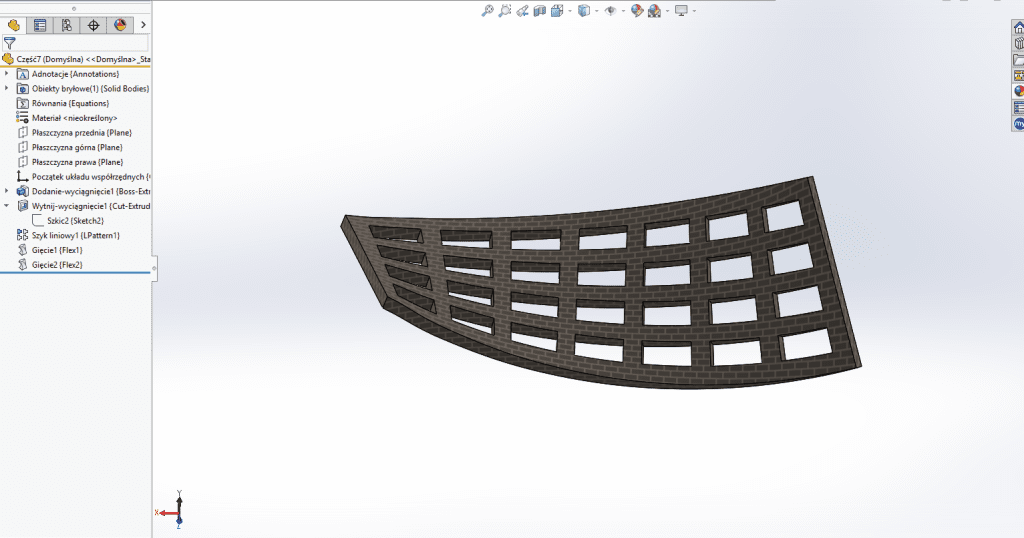

Efekt końcowy:

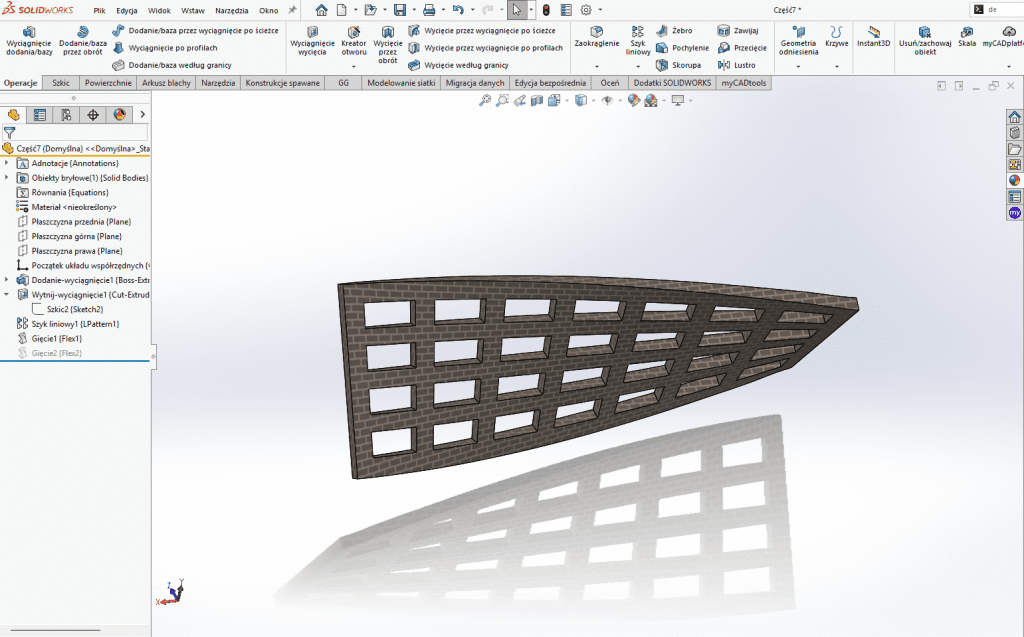

• Twist Flex skręcił panel, tworząc wygląd spiralny, przy zachowaniu wycięć.

• Bend Flex dodał krzywiznę do już skręconej geometrii, pokazując, że operacje Flex można nakładać sekwencyjnie.

• Finalny panel łączy skręcanie i zginanie, przypominając elementy fasad architektonicznych lub form rzeźbiarskich.

Zastosowania funkcji Flex

• Projektowanie mechaniczne: symulacja skręconych wałów, zgiętych rur czy stożkowych komponentów.

• Wzornictwo przemysłowe: eksploracja koncepcyjnych kształtów butelek, produktów konsumenckich czy obudów.

• Architektura: projektowanie paneli, fasad lub elementów osłonowych o złożonej krzywiźnie.

• Formy i narzędzia: dostosowanie matryc, stempli i komponentów do tłoczenia.

Podsumowanie – Jak korzystać z funkcji Flex w SOLIDWORKS do zaawansowanych deformacji modeli?

Funkcja Flex w SOLIDWORKS pozwala w prosty sposób deformować geometrię za pomocą zginania, skręcania, stożkowania i rozciągania. Przykład zastosowania Twist Flex, a następnie Bend Flex, pokazuje, że możliwe jest łączenie kilku operacji, aby uzyskać realistyczne i złożone transformacje.
