5 sposobów na zwiększenie efektywności pracy w 3D Sculptor

W tym obszarze modelowanie subdywizyjne (SubD) staje się niezastąpionym narzędziem, pozwalającym projektantom szybko i elastycznie budować realistyczne, organiczne formy. 3D Sculptor na platformie 3DEXPERIENCE oraz aplikacja xShape to kluczowe elementy dla tych, którzy chcą tworzyć złożone modele z wysoką precyzją. Przeglądarkowy interfejs daje swobodę kształtowania siatki dokładnie według własnych oczekiwań.

Korzystając z 3D Sculptor, możesz intuicyjnie opracowywać zaawansowane projekty bazujące na organicznych formach. Co więcej, praca z tym narzędziem to nie tylko oszczędność czasu, ale też czysta przyjemność z projektowania. Oprócz tych oczywistych zalet, chcemy przedstawić kilka z naszych ulubionych funkcji, które pomogą Ci w pełni wykorzystać możliwości tego środowiska.

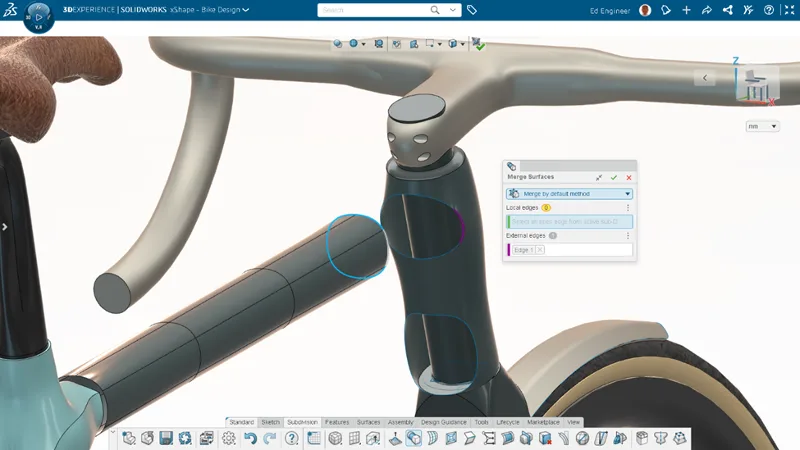

1. Scal powierzchnie – połącz dwie otwarte ściany jednym kliknięciem

Jeśli w obrębie jednego modelu spotykają się dwa niezależne elementy podziału, możesz połączyć ich otwarte powierzchnie przy pomocy polecenia Scal powierzchnie. To szybkie i intuicyjne rozwiązanie pozwala na skupienie się na kształcie, a decyzję o pełnym połączeniu odłożyć na później. Zyskujesz dzięki temu większą swobodę i kontrolę już na etapie projektowania kluczowych detali.

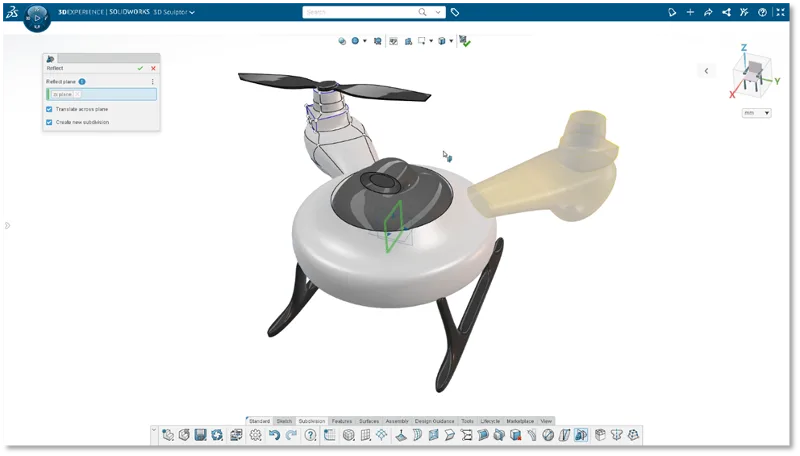

2. Odbicie – utwórz nową bryłę podziału z lustrzanym odwzorowaniem

Dzięki poleceniu Odbij bez problemu stworzysz kopię lustrzaną istniejącej bryły podziału. Możesz jednocześnie zaznaczyć, aby nowa forma była osobnym obiektem – umożliwiając jej modyfikację bez wpływu na oryginał. Wybierz płaszczyznę, uruchom polecenie, a następnie kliknij Utwórz nową bryłę podziału, by natychmiast otrzymać nową geometrię.

To świetne rozwiązanie, kiedy pracujesz nad dwiema częściami o zbliżonym kształcie, ale różniących się detalami.

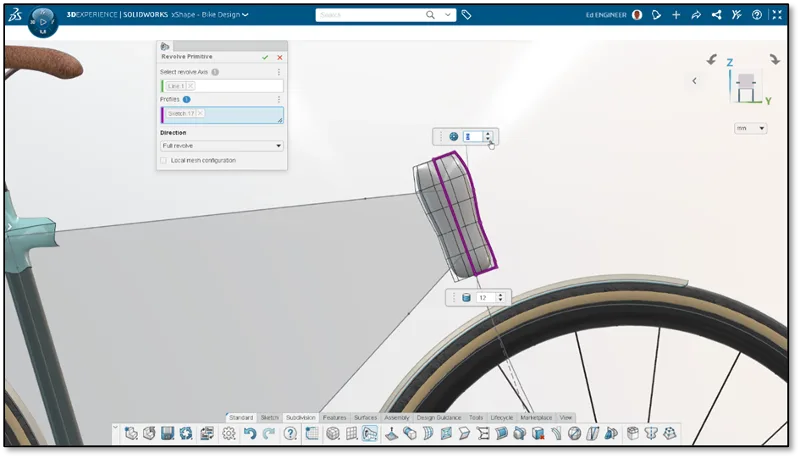

3. Stwórz niestandardowe bryły przy pomocy Wyciągania (Extrude) i Obracania (Revolve)

Użyj poleceń Extrude Primitive i Revolve Primitive, aby stworzyć unikalne, bazowe podziały. Jeżeli standardowe opcje w menu nie odzwierciedlają Twojej wizji – sięgnij po rysunek i przekształć go za pomocą tych poleceń. Takie podejście ogranicza konieczność manualnych poprawek i skraca drogę do uzyskania idealnego kształtu.

Tworzenie pierwotnej powierzchni poprzez wytłaczanie lub obracanie pozwala zbliżyć się do finalnej formy znacznie szybciej.

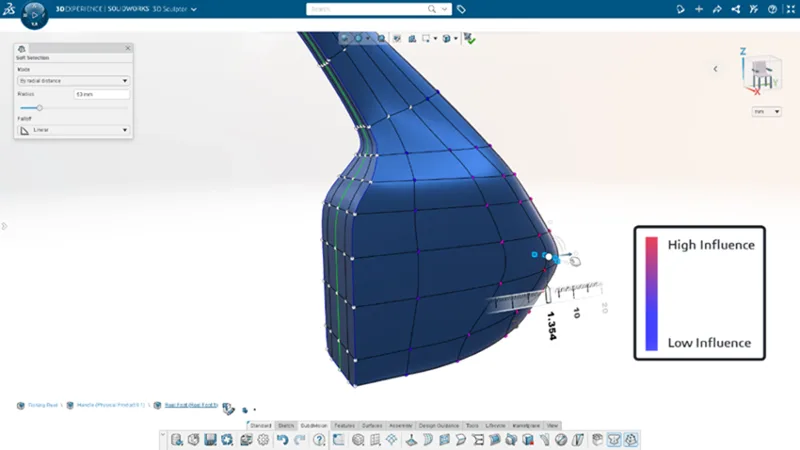

4. Miękkie zaznaczenie – kontroluj obszar wpływu podczas modyfikacji siatki

W trakcie pracy nad modelami SubD możesz precyzyjnie regulować zasięg działania edycji za pomocą funkcji miękkie zaznaczenie (Soft Selection). Dzięki temu możesz płynnie przesuwać większe fragmenty siatki lub bardzo dokładnie ingerować tylko w wybrane punkty.

To funkcja nieoceniona wtedy, gdy potrzebujesz subtelnych zmian w konkretnych rejonach modelu bez naruszania reszty konstrukcji.

5. Zakrzywienie Łuku – większa kontrola przy zginaniu elementów

Polecenie Arc Bend daje Ci precyzyjną kontrolę nad wyginaniem modelu. Manualne zginanie siatki przy pomocy klasycznych narzędzi mogłoby być czasochłonne i niedokładne. Dzięki tej funkcji możesz szybko osiągnąć oczekiwany efekt poprzez wybór płaszczyzny, zaznaczenie punktów i manipulację uchwytem łuku.

Arc Bend umożliwia wyginanie krawędzi w łukowaty sposób, z dokładnością co do kierunku i siły deformacji. Dzięki temu proces jest nie tylko bardziej przewidywalny, ale i znacznie szybszy.

Podsumowanie – 5 sposobów na zwiększenie efektywności pracy w 3D Sculptor

Mamy nadzieję, że ten przegląd 5 praktycznych sposobów na usprawnienie pracy w 3D Sculptor był dla Ciebie pomocny i inspirujący. Jeśli chcesz poznać więcej funkcji tego narzędzia lub inne możliwości chmurowej oferty SOLIDWORKS, serdecznie zachęcamy do kontaktu. Zespół Visiaitv jest gotów wesprzeć Cię na każdym etapie projektowania – skontaktuj się z nami!
